ICC200 N1 C5华为混合供电通信电源机柜 DCDU-400AN2光伏混合机柜

ICC200 N1 C5华为混合供电通信电源机柜 DCDU-400AN2光伏混合机柜1户外通信电源机柜,室外一体化电池仓,ETC机柜,外一体化电池仓机柜高速ETC机柜,前后开门机柜,室外通信机柜,铁塔基站机柜2室外通信电源机柜,室外电池仓,3室外一体化机柜,户外通信机柜

4室外空调机柜,空调机柜,户外机柜,户外设备机柜,5G户外一体化机柜,室外电源机柜,室外设备机柜,室外综合机柜,户外防水机柜,室外恒温机柜,室外网络设备机柜,室外交换机机柜,直流空调机柜,楼顶机柜,落地机柜,交流空调机柜,嵌入式电源  锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜   网络机柜  锂电池 UPS  高频开关电源   通信电源  嵌入式电源  网络机柜  室内机柜 锂电www.zjjjdy.com.cn    www.hwtxdy.net

www.bjls009.com

 华为ICC200-N1-C8,华为油混供电,华为48V通信电源柜,华为高频开关电源,华为油混供电ICC200-N1-C8通信高频开关电源48v400A参数及报价ICC200-N1-C8外观ICC200 N1 C5华为混合供电通信电源机柜 DCDU-400AN2光伏混合机柜ICC200 N1 C5华为混合供电通信电源机柜 DCDU-400AN2光伏混合机柜ICC200 N1 C5华为混合供电通信电源机柜 DCDU-400AN2光伏混合机柜ICC200 N1 C5华为混合供电通信电源机柜 DCDU-400AN2光伏混合机柜ICC200 N1 C5华为混合供电通信电源机柜 DCDU-400AN2光伏混合机柜

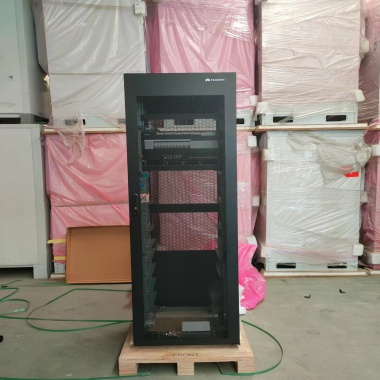

  图3-4 ICC200-N1-C8的外观

ICC200 N1 C5华为混合供电通信电源机柜 DCDU-400AN2光伏混合机柜

ICC200 N1 C5华为混合供电通信电源机柜 DCDU-400AN2光伏混合机柜

ICC200 N1 C5华为混合供电通信电源机柜 DCDU-400AN2光伏混合机柜

ICC200 N1 C5华为混合供电通信电源机柜 DCDU-400AN2光伏混合机柜

ICC200 N1 C5华为混合供电通信电源机柜 DCDU-400AN2光伏混合机柜

  山东格伦德电源电源科技有限公司 联系人:孟经理 咨询热线:

  内部结构

  图3-5 ICC200-N1-C8的内部结构

ICC200 N1 C5华为混合供电通信电源机柜 DCDU-400AN2光伏混合机柜

  (1)温控供电转接盒




  (2)走线面板




  (3)设备接地排




  (4)DCDU-400AN2




  (5)RTN+母排和-48V铜排




  (6)主接地排




  (7)设备接地排






  技术指标

  表3-4 ICC200-N1-C8的技术指标

  配置




  说明




  室内机柜




  温控:自然散热;防护等级:IP20

  尺寸(高×宽×深):2000mm×600mm×600mm

  重量:<140kg

  安装方式:落地安装

  维护方式:前维护

  走线方式:上进上出




  电池安装空间




  ESM-4850A1(250Ah)




  用户设备安装空间




  14U




  工作温度




  0℃~+50℃




  运输温度




  –40℃~+70℃




  存储温度




  –40℃~+70℃




  工作湿度




  5%RH~95%RH(无凝露)




  海拔要求




  0m~4000m(在2000m~4000m环境下高温降额,每升高200m,工作温度降低1℃)




  防护等级和工作环境




  IP20,室内




  其他要求




  没有导电尘埃和腐蚀性气体、没有爆炸危险

  灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-3(V2.3.2或更高版本)Class 3.1要求




  单油机场景图2-1 单油机混合供电方案

ICC200 N1 C5华为混合供电通信电源机柜 DCDU-400AN2光伏混合机柜

  配置表2-1 单油机混合供电方案的配置

  子系统




  部件




  部件描述




  发电子系统




  油机




  EPM100-M2E/EPM140-M2D(三相四线)/EPM115-M2A(双火线)/利旧油机




  机柜温控子系统




  电控柜




  ICC200-N1-C8/ICC200-N1-C9/ICC330-HA1-C4/ICC710-HA1-C5




  电池柜




  ESC200-N3/ESC710-D1/ESC710-A1




  电控子系统




  PSU




  R4850S1/R4850G2




  监控单元




  SMU02S、UIM02C(NIM01C3、CIM02C、NIM02D、GIM01C选配)




  储能子系统




  电池




  TCB-A

  ESM-4850A1




  选配件




  ATO部件




  信号防雷器、温湿度传感器、烟雾传感器、水浸传感器、照明灯、电子门锁




  现场安装部件




  ETP24160A3、DJN1000-S、AIM02C、BC-1206A、EFUSE、加热盒(电池柜支持)、二次电源模块、无线天线、IP摄像头、BCU-1203A、防鼠板

  说明:

  只支持安装一个AIM02C。

  AIM02C地址拨码默认拨到41。




  油电场景

  图2-2 油电混合供电方案

ICC200 N1 C5华为混合供电通信电源机柜 DCDU-400AN2光伏混合机柜

  配置

  表2-2 油电混合供电方案的配置

  子系统




  部件




  部件描述




  发电子系统




  油机




  EPM100-M2E/EPM140-M2D(三相四线)/EPM115-M2A(双火线)/利旧油机




  机柜温控子系统




  电控柜




  ICC200-N1-C8/ICC200-N1-C9/ICC330-HA1-C4/ICC710-HA1-C5




  电池柜




  ESC200-N3/ESC710-D1/ESC710-A1




  电控子系统




  ATS




  ATS-63A1/ATS-63A2/ATS-125C1




  PSU




  R4850S1/R4850G2




  监控单元




  SMU02S、UIM02C(NIM01C3、CIM02C、NIM02D、GIM01C选配)




  储能子系统




  电池




  TCB-A

  ESM-4850A1




  选配件




  ATO部件




  信号防雷器、温湿度传感器、烟雾传感器、水浸传感器、照明灯、电子门锁




  现场安装部件




  DJN1000-S、ETP24160A3、BC-1206A、EFUSE、加热盒(电池柜支持)、二次电源模块、无线天线、IP摄像头、BCU-1203A、防鼠板
