华为光接口板LE0MX2UXC-2端口万兆以太网光接口板EC,XFP

  LE0MX2UXC-2端口万兆以太网光接口板(EC,XFP)软件配套关系表7-722 单板与机框和产品版本的配套关系表

  单板名称




  S9300机框




  S9300E机框




  LE0MX2UXC




  S9303机框、S9306机框、S9312机框:V100R001C02及以后发布的版本支持

  S9310机框:V200R010C00及以后发布的版本支持




  V200R003C00至V200R013C00版本支持




  单板概述

  LE0MX2UXC可安装在:

  S9303机框的01号~03号槽位。

  S9306机框的01号~06号槽位。

  S9310机框的01号~10号槽位。

  S9312机框的01号~12号槽位。

  S9303E机框的01号~03号槽位。

  S9306E机框的01号~06号槽位。

  S9312E机框的01号~12号槽位。

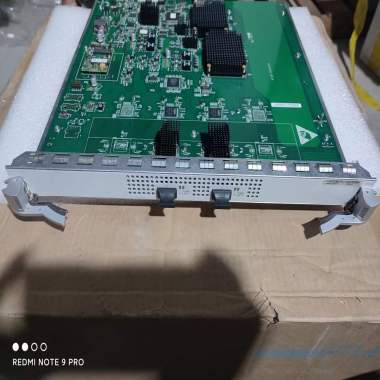

  图7-319 LE0MX2UXC的外观

华为光接口板LE0MX2UXC-2端口万兆以太网光接口板EC,XFP功能表7-723 LE0MX2UXC的功能和特性

  功能




  描述




  基本功能




  提供2个10GE光口的数据接入和交换




  分布式转发




  通过分布式数据平面对数据进行并行转发




  热插拔




  支持




  使用限制

华为光接口板LE0MX2UXC-2端口万兆以太网光接口板EC,XFP

  不支持与SRUHX1系列主控板配套使用。

  指示灯和接口说明图7-320 LE0MX2UXC面板的指示灯

华为光接口板LE0MX2UXC-2端口万兆以太网光接口板EC,XFP

  表7-724 LE0MX2UXC面板的指示灯说明

  数字编号




  指示灯




  颜色




  含义




  1




  ACT灯




  黄色




  闪烁:表示对应的接口有数据收发。




  2




  LINK灯




  绿色




  常亮:表示对应的接口链路已经连通。




  3




  RUN/ALM:运行状态指示灯




  绿色




  常亮:表示该单板上电。0秒内常亮,表示CPU正在启动;如果30秒后仍然常亮,表示软件未运行。

  慢闪:表示该单板的系统处于正常运行状态。

  快闪:表示该单板的系统正在启动。




  红色




  常亮:表示该单板故障,需要人工干预。




  黄色




  常亮:表示该单板处于下电状态(如执行power off命令强制下电、单板处于启动前阶段)。




  图7-321 LE0MX2UXC面板的接口

华为光接口板LE0MX2UXC-2端口万兆以太网光接口板EC,XFP

  1




  2个10GBASE XFP光接口




10GBASE XFP光接口

  10GBASE XFP光接口的属性如表7-725所示。

  表7-725 10GBASE XFP光接口

  属性




  描述




  连接器类型




  XFP




  光接口属性




  由所选的XFP光模块决定。

  LE0MX2UXC支持的光模块及其属性请参见10GE XFP封装光模块、10GE-CWDM XFP封装彩色光模块、10GE-DWDM XFP封装彩色光模块。




  符合标准




  IEEE 802.3ae




  支持帧格式




  Ethernet_II、Ethernet_SAP、Ethernet_SNAP




  支持网络协议




  IP




  规格参数表7-726 LE0MX2UXC的规格参数

  参数项




  描述




  物理参数




  尺寸(宽×深×高):397.2mm×430.4mm×35.1mm

  重量:2.26kg

  功耗:61W




  订购信息

  由于产品版本升级,单板订购信息会不定期更新。本手册仅作为使用参考,如需获取准确的订购信息,请咨询华为交换机经销商或华为当地代表处。

  表7-727 订购信息表

  部件编码




  单板描述




  单板型号




  03020MUS




  2端口万兆以太网光接口板(EC,XFP)




  LE0MX2UXC

  说明:

  使用display elabel命令查询后显示的是单板的制成板型号,对应为LE02X2UXC。
