 产品概述

TP48300T-N20A7TP48600T-N20A7 是室内通信电源系统,将交流电转换为稳定的直流电,主要为–48V 系列的通信设备进行供电。最大输出电流分别是 300A600A,机柜外观如下图所示。

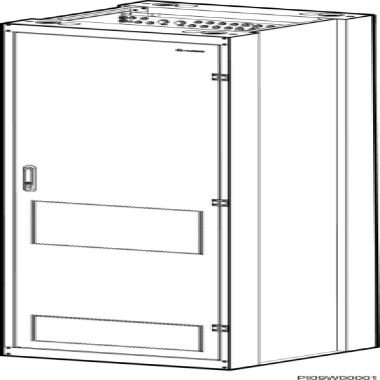

机柜外观














系统特点

模块电压输入范围宽 85V AC300V AC

完善的电池管理功能

完善的交、直流防雷设计

提供一路COM 接口、一路 RS485/RS232 接口

支持 LCD 界面中英文显示、按键操作

支持整流模块热插拔和高效、标效整流模块混插

整流模块功率因数值达 0.99

高效整流模块效率高达 96%,标效整流模块效率高达 93%


根据负载功率的大小,自动休眠一个或多个整流模块,节省能耗;支持高标效模块混插,节省投资

支持 4 用户共享供电,可对 4 用户的直流用电进行独立电量计量

支持分用户控制负载下电,可选时间模式时长可调或电压模式电压值可,分用户上下电参数独立可调





2.3 系统配置

2-1 系统配置



项目

TP48300T-N20A7

TP48600T-N20A7

交流输入制式

220/380V AC 三相四线

配电单元

交流配电:交流输入空开,整流模块输入空开

直流配电:重要负载支路BLVD,次要负载支路LLVD),电池支路

监控单元

SMU06C2

整流模块

最大可配置 个 R4850N6

R4850G2 整流模块

最大可配置 12 个 R4850N6

R4850G2 整流模块

交流防雷

标称雷击放电电流 20kA,最大雷击放电电流 40kA8/20μs

直流防雷

差模 10kA,共模 20kA8/20μs
