2.2.1 EPS200-4850A 交流电源框

EPS200-4850A交流电源框是一款交流输入、直流输出的电源模块。




配套关系



















外观




EPS200-4850A交流电源框与USG9500机框的配套关系如2-24所示。



表 2-24 配套关系表



电源模块名称

USG9520

USG9560

USG9580

EPS200-4850A



不支持



仅交流机型支

持,标准配置1

仅交流机型支持, 标准配置2个,形成1+1备份









交流电源框外观如2-242-25所示。

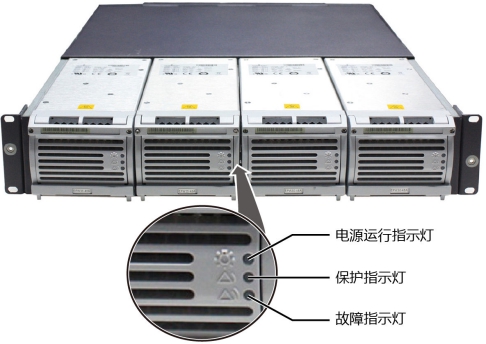

图 2-24 交流电源框外观示意图(正面)

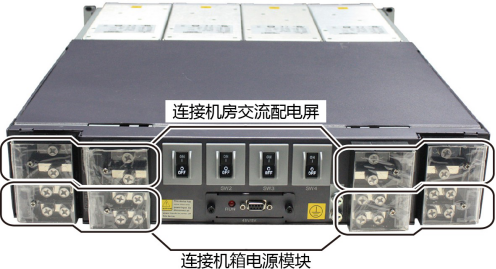

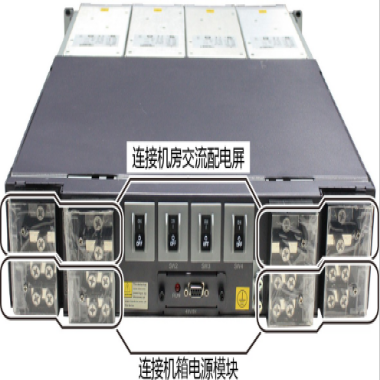

图 2-25 交流电源框外观示意图(背面)












 说明

由于USG9580USG9560不支持交流电源框管理功能,因此交流电源框背面的DB9接口不需要安装辅料包中配发的监控线缆。



交流电源框面板指示灯说明如2-25所示。


表 2-25 指示灯说明



名称

指示灯颜色

正常状态

异常状态

异常原因

电源运行指示灯

绿色

市电故障(交流输入、交流输入过欠 压)、模块无输出。

保护指示灯

黄色

温度预告警

(环境温度超过65℃~过温关机)

休眠关机(休眠关机时模块只亮保护指示灯,模块不上报告警)

故障指示灯

红色

输出过压关 机、风扇故 障、过温关 机、模块内部原因引起的无输出。






技术参数




交流电源框技术参数如2-26所示。



表 2-26 交流电源框技术参数




项目

参数

型号

EPS200-4850A

部件编码

02310YXU

外形尺寸(宽×深× 高)

442mm×650mm×88mm

输入路数

4

最大输入电压范围

额定电压为220V175V AC264V AC47Hz63Hz

额定电压为110V90V AC175V AC47Hz63Hz

额定输入电压范围

额定电压为220V200V AC240V AC50/60Hz

额定电压为110V100V AC120V AC50/60Hz




项目

参数

输入电流

额定电压为220V18.5A/单模块(推荐用户给每路电源最少提供18.5A电流)

额定电压为110V16A/单模块(推荐用户给每路电源最少提供16A电流)

输出路数

4

最大输出电流

额定输入电压为220V50A/单模块

额定输入电压为110V20A/单模块

最大输出功率

额定输入电压为220V2400W/单模块

额定输入电压为110V960W/单模块
