监控模块 SMU02C

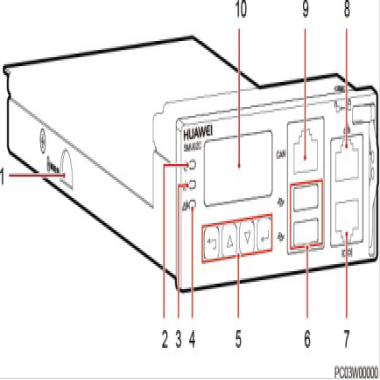

3-2 SMU02C 外观











1SD 卡槽 2)运行指

3)次要告警指示灯


4)重要告警指示灯 5)按键 6USB 接口(该端口支持安全保护机

制)


7)通信口

RS485/RS232

10)液晶显示屏

8)通信口 FE 9)通信口CAN








指示灯



3-3 指示灯说明



名称

颜色

状态

说明

运行指示灯

绿色

常灭

监控模块故障或无直流输入

慢闪(0.5Hz

监控模块正常工作,与上位机通信正常

快闪(4Hz

监控模块正常工作,与上位机通信不正常

次要告警指示灯

黄色

常灭

无次要告警和提示告警

常亮

有次要告警或提示告警

重要告警指示灯

红色

常灭

无紧急告警和重要告警

常亮

有紧急告警或重要告警


按键



3-4 按键说明



按键标识

按键名称

说明





“上”

按“或“”可以翻阅菜单或选择参数。





“下”





“返回”

按“”可退回上一级菜单并且不保存所设置菜单值。





“确认”

待机屏时,按“”可进入主菜单。

主菜单中按“”可进入下一级子菜单。

子菜单设置时按“”可以保存菜单选项值。

说明:

30 秒内无按键操作 LCD 背光灯关闭。

1 分钟内无按键操作需重新登录。

置参数时长按,参数值将快速增加或减小。

时按下并持续 10s,可重启 SMU

时按下)并持续 2s,可提高(或降低)LCD 对比度。






SD 卡槽




SD 卡主要用于存储摄像头抓拍图片,最大支持 32G 容量。





USB 接口




在 USB 接口中插入开站专用 盘,可进行快速开站,导入导出配置文件,导出运行日志和软件升级等操作。

通过 USB 接口安装专用 WiFi 模块后,可近端接入 Web 界面,方便操作。














非华为提供的 WiFi 模块,可能造成功能异常或数据丢失,由此带来的损失华为将不承担相应责任。



通信接口



3-5 通信接口说明



通信口

通信参数

通信协议

FE

10M/100M 自适应

HTTPS 协议、NetEco Bin 协议、SNMP 协议、TCP-Modbus 协议

RS485/RS232

波特率:1200bit/s2400bit/s4800bit/s9600bit/s14400bit/s

19200bit/s115200bit/s

主从协议、电总协议、Modbus 协议

CAN

波特率:125kbit/s

CAN 协议

说明

以上端口都支持安全保护机制。





3-3 通信接口引脚定义










3-6 FE 引脚定义



引脚

信号

说明

1

TX+

FE 发送数据

2

TX-

3

RX+

FE 接收数据

6

RX-

4578

-





3-7 RS485/RS232 引脚定义



引脚

信号

说明

1

TX+

RS485 发送数据




引脚

信号

说明

2

TX-


4

RX+

RS485 接收数据

5

RX-

3

RX232

RS232 接收数据

7

TX232

RS232 发送数据

6

PGND

地(PE

8

-







3-8 CAN 口引脚定义



引脚

信号

说明

1

RX+

RS485 发送数据

2

RX-

3

-

4

TX+

RS485 发送数据

5

TX-

6

-

7

CANH

CAN 总线高电平

8

CANL

CAN 总线低电平
