 华为TP48600B-N20B1通信电源柜 华为48V600A

  通用安全注意事项

  本产品应在符合设计规格要求的环境下(电网、输入电压、温度、湿度等)使用,否则可能造成产品故障,由此引发的产品功能异常或部件损坏不在产品范围之内。

  在进行本产品的各项操作时,必须严格遵守由华为公司提供的相关设备注意事项和特殊安全指示。负责安装、维护华为设备的人员,必须先经严格培训,了解各种安全注意事项,掌握正确的操作方法之后,方可安装、操作和维护设备。华为公司不承担任何因违反通用安全操作要求和使用设备安全标准而造成的责任。

  机柜的前级配电箱应具备保护开关器件,规格应不小于机柜自身的输入开关。

  操作人员应遵守当地法规和规范。手册中的安全注意事项仅作为当地安全规范的补充。

  禁止在雷雨天气下操作设备和电缆。

TP48600B-N20B1室内通信电源柜 2米48V600A高频电源柜

  禁止将设备置于易燃、易爆气体或烟雾的环境中,存在大量红外线放射线辐射、有机溶剂及腐蚀气体等。

  禁止用水清洗设备内部或外部的电气零部件。

  禁止将安全特低电压(SELV)电路端子连接到通讯网络电压(TNV)电路端子。

  禁止在电池上放置与电池无关的任何物品。

  操作时严禁在手腕上佩戴手表、手链、手镯、戒指等易导电物体。

  操作过程中必须使用专用绝缘工具。

  应采用力矩扳手固定螺丝,并采用红蓝标识进行双重检查。安装人员确认螺丝拧紧后,在螺丝上涂蓝色标识;检查人员确认拧紧后,涂红色标识。

  安装或维护操作必须符合任务的步骤顺序,没有生产商的允许不要擅自更改设备的结构和安装顺序。

  维护交流配电时应断开交流电。

  接触任何导体表面或端子之前使用万用表测量接触点的电压,确认接触点无电压或电压在预知的范围之内。

  安装、拆除电源线缆时,应确保断开相应的回路,防止产生电弧或电火花。

  如果交流输入线缆从柜顶接入机柜,须在柜外U型弯折然后进入机柜。

  如果系统未连接电池或者容量不足,维护或更换部件有可能导致负载掉电。确保重要负载的开关闭合,且不能同时断开电池开关和交流输入开关。

  如果电缆的储存环境温度在零度以下,在进行敷设布放操作前,必须将电缆移置室温环境下储存24小时以上。

  设备安装完成后,用户应按照用户手册要求对设备进行例行检查和维护,及时更换故障部件,以保障设备安全运行。

  机柜应锁紧柜门和封堵走线孔,避免蛇鼠等物体进入机柜从而引起短路。

  产品概述

  TP48600B-N20B1是室内通信电源系统,将交流电转换为稳定的直流电,为–48V系列的通信设备进行供电,输出电流是600A。TP48600B-N20B1的机柜外观如图2-1所示。

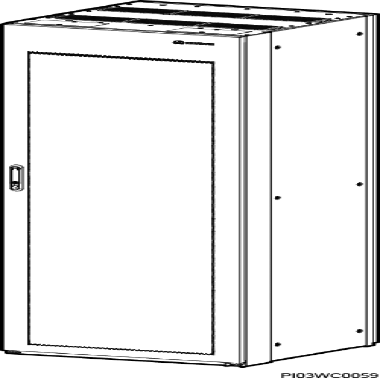

  图2-1 机柜外观

TP48600B-N20B1室内通信电源柜 2米48V600A高频电源柜

  系统特点

  交流输入电压范围宽至85V AC~300V AC

  完善的电池管理功能

  完善的交、直流防雷设计

  网络化设计,提供一路FE接口、一路RS485/RS232接口

  支持华为网管协议和电总协议,可与华为NetEco网管、M2000网管或第三方网管通信,组网灵活,可实现远程管理,

  支持LCD界面显示、按键操作

  支持WEB界面操作

  支持用户界面多语言功能,如英语、中文、西班牙语、葡萄牙语、意大利语、法语、俄语等

  支持整流模块、监控模块热插拔

  整流模块功率因数值达0.99

  高效整流模块效率达到96%,标效整流模块效率达到94%

  系统配置表2-1 系统配置

  项目




  系统配置




  配电单元




  交流配电:交流输入空开

  直流配电:重要负载支路空开(BLVD),次要负载支路空开及熔丝(LLVD),电池熔丝




  交流输入制式




  220/380V AC三相四线兼容220V AC三相三线




  监控单元




  SMU02B




  用户接口模块




  UIM02C




  整流模块




  可配置12个R4850G2或R4850N2整流模块




  通信扩展模块




  可配置2个NIM01C




  电池




  柜内支持安装3组150AH蓄电池




  交流防雷器




  标称雷击放电电流20kA,雷击放电电流40kA,8/20μs




  直流防雷板




  差模10kA,共模20kA,8/20μs




  传感器




  电池温度传感器1路(必配)
