华为通信电源APM30,华为APM30H室外一体化机柜

TD-RAN APM30 APM30H功能与配置.

APM30 APM30H为华为无线产品室外应用提供配套解决方案:可为分布式基站提供室外应用的直流供电和备电功能,同时提供BBU以及传输设备户外安装的解决方案。

参数

指标

备注

机柜重量

≤ 65 kg

不包括蓄电池组和用户传输设备

用户设备安装空间(宽×高×深)

内置48V 12Ah 或48V 24Ah蓄电池组时:482.6mm×222.25mm×310mm(宽19inch,高5U,深310mm)

不内置蓄电池组时:482.6mm×311.15mm×310mm(宽19inch,高7U,深310mm)

不内置蓄电池组时,底部3U空间的深度为290mm,且不支持用户设备的后部散热。

BBU需要占用2U;

24Ah支持S333典型配置1h备电。

分布式基站应用情况:

直流输出

直流供电单元

空气开关规格

空开数量

备注

6路一次下电输出

       RRU

      20A

      6

由6个20A空开分别控制6路直流输出向6个RRU供电

4路二次下电输出

       BBU

      12A

      1

由1个12A空开控制1路直流输出向BBU供电

       FAN

      12A

      1

由1个12A空开控制1路直流输出向风扇供电

       TM

        4A

      2

由2个4A空开控制2路直流输出向传输设备供电


APM30扩展电池柜内置大容量蓄电池,可满足分布式基站长时间的备电需求。

APM30扩展电池柜参数说明:

参数

指标

备注

机柜重量

≤ 40 kg

不内置蓄电池组

蓄电池重量

支持48V 50Ah或48V 92Ah前维护蓄电池组;

12V 50Ah蓄电池单体:21.5kg

12V 92Ah蓄电池单体:33.5kg


可并联扩展至

48V 100Ah(2组48V 50Ah蓄电池组);

可并联扩展至

48V 184Ah(2组48V 92Ah蓄电池组)

  APM30扩展传输柜可为用户设备提供直流供电和安装空间 。

  APM30扩展电池柜参数说明:

参数

指标

备注

机柜重量

≤ 41 kg

不包括用户设备

用户设备安装空间(宽×高×深)

提供11U的用户设备安装空间

不包括底部3U空间:482.6mm×355.6mm×310mm(宽19inch,高8U,深310mm)

底部3U空间:482.6mm×133.35mm×290mm(宽19inch,高3U,深290mm),且不支持用户设备的后部散热

深度指机柜立柱到机柜后壁的距离


  APM30内部提供7U高的空间安装BBU和传输设备,利用嵌入式电源系统给分布式基站和传输设备提供-48V直流供电,同时给蓄电池充电。

  无市电时,由APM30的内置蓄电池组或外接扩展电池柜中的蓄电池组向分布式基站和传输设备提供-48V的直流供电。

  分布式基站的典型配置情况为:1BBU+3RRU 。

1 加热盒(1U)

2 假面板(1U)

3 PDU模块(2U)

4 电源插框(3U)

5 APMI单板

6 风扇

APM30配电柜部件:

  配电柜部件包括APMI单板、AFMU单板、PDU模块、PMU模块、PSU模块(AC/DC)、内置蓄电池和传感器,其中内置蓄电池为选配设备。

  APMI单板 APMI为电源监控防雷转接板,位于机柜左上角。

  AFMU单板 AFMU为风扇环境监控单元,安装在机柜的右上角。

  PDU模块 PDU模块为电源分配单元,可实现交流配电功能和直流配电功能。

  PMU模块 PMU模块为电源环境监测单元,提供完善的电源系统管理、配电检测和上报告警功能。

  PSU模块(AC/DC) PSU模块为电源供电单元,支持将220V AC转换成-48V DC。

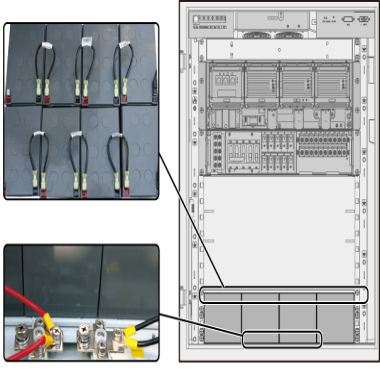

  配电柜蓄电池 APM30配电柜内置蓄电池的外形和配置。

  APM30传感器 APM30传感器包括门禁传感器和温度传感器。

APMI单板功能

APMI单板(APM Power Monitor unit Interface Board)即APM30电源监控防雷转接板,APMI单板位于APM30机柜左侧位置。

APMI单板作为监控防雷转接板,具备以下功能:

实现对APM30串口通信信号、开关量输入输出信号、环境监控信号的转接。

实现对干结点输入/输出、485串口信号(与BBU主控板相连)的防护。

APMI单板上的接口完成信号转接与防雷保护,APMI单板接口根据位置不同,可分成外部接口和内部接口。

接口名称

连接器类型

数量

接口用途

RS422

RS485电缆连接器

1

连接配电柜PMU监控信号线

TX+、TX-、

RX+、RX-

2-pin 连接器

2

连接主控板与APMI单板的485串口信号

IN1-IN3

2-pin 连接器

3

连接干结点告警输入

OUT1

2-pin 连接器

1

连接光耦告警输出



AFMU单板

  AFMU(APM Fan Monitor unit Interface Board )单板为风扇环境监控单元,可完成风扇的供电和监控以及环境温度的监控。

  AFMU单板功能列表如下:

  为机柜顶部的2个风扇分别提供直流供电和告警上报功能。

  实现环境温度传感器、进风口温度传感器、出风口温度传感器的告警上报功能。

  AFMU单板上的告警信号通过转接板信号线传输到APMI单板并最终上报到主控板(BBU)。

序号

接口名称

接口用途

1

ALM

连接AFMU监控信号线

2

DC INPUT

连接AFMU单板直流电源线
