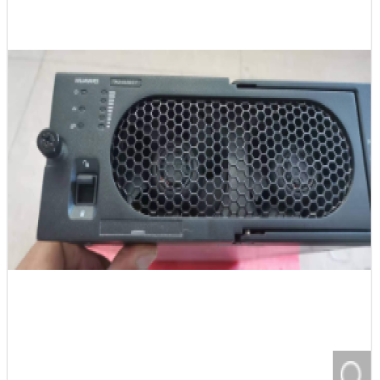

华为充电桩模块HVDC5000 高压直流电源系统 R24050G1 15000W充电桩模块不间电源20KVA机架式1户外通信电源机柜，室外一体化电池仓，ETC机柜，外一体化电池仓机柜高速ETC机柜，前后开门机柜，室外通信机柜，铁塔基站机柜2室外通信电源机柜，室外电池仓，3室外一体化机柜，户外通信机柜 4室外空调机柜，空调机柜，户外机柜，户外设备机柜，5G户外一体化机柜，室外电源机柜，室外设备机柜，室外综合机柜，户外防水机柜，室外恒温机柜，室外网络设备机柜，室外交换机机柜，直流空调机柜，楼顶机柜，落地机柜，交流空调机柜，嵌入式电源 锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜 网络机柜 锂电池 UPS 高频开关电源 通信电源 嵌入式电源 网络机柜 室内机柜 锂电www.zjjjdy.com.cn www.hwtxdy.net 而R24050G1是该系统中的一个具体型号，具有大功率充电功能，可灵活配置和扩展，适用于不同规模的充电站建设。 以上信息仅供参考，如需了解更多信息，请查阅华为或咨询人士。华为充电桩模块HVDC5000 高压直流电源系统 R24050G1 15000W充电桩模块270V直流电源模块华为R24050G1是一款高效率、高功率密度的AC-DC整流模块R24050G1 华为整流模块HUAWEI华为通信电源模块 AC-DC模块HVDC直流高压电源（50A 输出15KW 200~290V DC 输入 260~530V AC）含接插件批发及各品牌直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统华为R24050G1高功率通信电源整流模块性能特点 R24050G1是一款高效率、高功率密度的AC-DC整流模块，支持 260V AC～530V AC三相电压输入，270V DC的额定输出，输 出功率15kW。整流模块采用隔离设计的CAN通信接口，与监控模 块之间的通信采用CAN通信协议，通过监控模块可对整流模块实 现调压、限流、单模块开关机等功能。 ? 效率≥ 97% ? 输入电压范围260～530Vac ? 工作温度范围-10～+65?C ? 总谐波失真(THD) ≤ 5％ ? 支持热插拔功能 ? 全数字化控制 ? 支持CAN总线通信功能 ? 支持调压、限流、均流功能 ? 满足RoHS要求 ? 获TUV、CE和泰尔认证 产品类别 R24050G1 基本指标 尺寸 206mm(宽)×470mm(深)×83mm(高) 重量 ≤12kg 散热模式 内置风扇，前进风后出风 输入特性 输入电压 260～530 Vac 额定电压 380Vac / 480Vac 输入频率 40～70Hz， 额定值：50Hz/60Hz 额定输入电流 ≤33A 功率因数 ≥0.99(25?C，满载) THD ≤ 5% (50% - *** 负载) 输出特性 输出电压 200 – 290 Vdc，额定值: 270 Vdc 输出功率 15kW(304 Vac～530Vac); 7.5~15kW(260Vac～304Vac线性降额) 环境指标 工作温度 -10?C～+65?C 存储温度 -40?C～+75?C(无包装) 相对湿度 5%～95%(无凝露) 海拔变化 ≤4000m(3000～4000m时使用环境条件下的高温降 额，每升高200m降低1?C) 保护特性 输入过压保护 530~550 Vac 输入欠压保护 ≤ 260 Vac 输出过压保护 297.5 - 302.5 Vac (1. 内部故障过压时，模块锁死； 2. 外加输出电压在保护点范围内，模块正常工作) 输出短路保护 可长期短路，短路消失后可自动恢复；短路 > 10s 后，模块以16s为周期进行短路保护 过温保护 ≥ 65?C启动保护，≤ 60?C自恢复 可靠性 指标 MTBF 45万小时(T=40?C，额定输入，满载输出) 噪声 指标 ≤ 55dB(T=25?C，相电压Vin=220 Vac或230 Vac，满 载输出) 安规/EMC/ 防雷特性 EMC CISPR22 IEC61000-3-12 IEC61000-3-11 IEC61000-4-6 IEC61000-4-3 IEC61000-4-2 IEC61000-4-4 IEC61000-4-11 IEC61000-4-5 ITU-T K.44 防雷 YD 5098-2005 5KA R24050G1 华为整流模块HUAWEI华为通信电源模块 AC-DC模块HVDC直流高压电源（50A 输出15KW 200~290V DC 输入 260~530V AC）含接插件批发及各品牌直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统华为R24050G1高功率通信电源整流模块技术参数 华为R24050G1高功率通信电源整流模块使用说明 华为R24050G1高功率通信电源整流模块采购须知 R4850g1 r4850g2 is a digital rectifier module with high efficiency and high power density. It can realize the conversion of 85 ~ 300VAC input and 53.5vdc rated output. It has the advantages of soft start, perfect input and output protection, low noise and parallel operation. The new power supply monitoring technology is adopted to realize the real-time monitoring of rectifier module and load, and the output voltage can be adjusted through the background.Huawei rectifier power module model r4850g2Huawei rectifier power module r4850g2 has the advantages of soft start, perfect input and output protection, low noise, and can be used in parallel. The power supply monitoring technology is used to realize the real-time monitoring of rectifier module and load, and the function of adjusting the output voltage through the backgroundKey features·Input undervoltage protection·Output over current protection·Output short circuit protection·Output overvoltage protection·Over temperature protection·On / off control function·Remote compensation function·Trim functionHuawei r4850g1 module is a digital rectifier module with high efficiency and high power density, realizing the conversion of 85 ~ 300VAC input and 53.5vdc rated output. It has the advantages of soft start, perfect input and output protection, low noise and parallel operation. The new power supply monitoring technology is used to realize the real-time monitoring of rectifier module and load, and the output voltage can be adjusted through the background. R24050G1 2U 15KW AC-DC充电桩充电模块R24050G1是一款高功率密度的AC-DC整流模块，支持 260V AC～530V AC三相电压输入，270V DC的额定输出，输 出功率15kW。整流模块采用隔离设计的CAN通信接口，与监控模 块之间的通信采用CAN通信协议，通过监控模块可对整流模块实 现调压、限流、单模块开关机等功能。华为R24050G1 2U 15KW AC-DC 充电桩充电模块1户外通信电源机柜，室外一体化电池仓，ETC机柜，外一体化电池仓机柜高速ETC机柜，前后开门机柜，室外通信机柜，铁塔基站机柜2室外通信电源机柜，室外电池仓，3室外一体化机柜，户外通信机柜4室外空调机柜，空调机柜，户外机柜，户外设备机柜，5G户外一体化机柜，室外电源机柜，室外设备机柜，室外综合机柜，户外防水机柜，室外恒温机柜，室外网络设备机柜，室换机机柜，直流空调机柜，楼顶机柜，落地机柜，交流空调机柜，嵌入式电源 锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜 网络机柜 锂电池 UPS 高频开关电源 通信电源 嵌入式电源 网络机柜 室内机柜 锂电池 华为充电桩模块HVDC5000 高压直流电源系统 R24050G1 15000W充电桩模块不间电源20KVA机架式1户外通信电源机柜，室外一体化电池仓，ETC机柜，外一体化电池仓机柜高速ETC机柜，前后开门机柜，室外通信机柜，铁塔基站机柜2室外通信电源机柜，室外电池仓，3室外一体化机柜，户外通信机柜 4室外空调机柜，空调机柜，户外机柜，户外设备机柜，5G户外一体化机柜，室外电源机柜，室外设备机柜，室外综合机柜，户外防水机柜，室外恒温机柜，室外网络设备机柜，室外交换机机柜，直流空调机柜，楼顶机柜，落地机柜，交流空调机柜，嵌入式电源 锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜 网络机柜 锂电池 UPS 高频开关电源 通信电源 嵌入式电源 网络机柜 室内机柜 锂电www.zjjjdy.com.cn www.hwtxdy.net |
