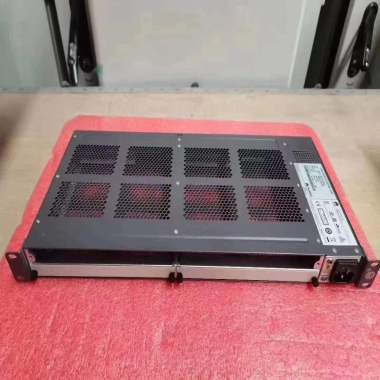

OptiX OSN500华为光端机传输设备

OptiX OSN500华为光端机传输设备不间电源20KVA机架式1户外通信电源机柜,室外一体化电池仓,ETC机柜,外一体化电池仓机柜高速ETC机柜,前后开门机柜,室外通信机柜,铁塔基站机柜2室外通信电源机柜,室外电池仓,3室外一体化机柜,户外通信机柜

4室外空调机柜,空调机柜,户外机柜,户外设备机柜,5G户外一体化机柜,室外电源机柜,室外设备机柜,室外综合机柜,户外防水机柜,室外恒温机柜,室外网络设备机柜,室外交换机机柜,直流空调机柜,楼顶机柜,落地机柜,交流空调机柜,嵌入式电源  锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜   网络机柜  锂电池 UPS  高频开关电源   通信电源  嵌入式电源  网络机柜  室内机柜 锂电www.zjjjdy.com.cn    www.hwtxdy.net

  OptiX OSN500设备功能介绍

  OptiX OSN500设备提供多种业务接入和支持多种功能。

  业务类型

  OptiX OSN500支持多种业务类型,并提供丰富的功能特性,以保证业务传输质量与效率。

  OptiX OSN500支持以下业务类型的接入:

  SDH业务信号

  PDH业务信号

  以太网业务信号

  容量

  容量包括交叉容量和接入能力。

  交叉容量

  OptiX OSN500支持等效于21×21 VC-4的VC-12/VC-3/VC-4全交叉。

  OptiX OSN500的交叉单元是集成在ISU单板上,是必配的功能单元,提供下列功能:

  交叉单元提供ADM设备的业务调配能力。

  提供21×21 VC-4全交叉,或等效于63×63 VC-3全交叉和1323×1323 VC-12全交叉。

  接入能力

  OptiX OSN500能够通过多种接口接入业务。

  OptiX OSN500支持以下业务类型的接入:

  2×STM-1/STM-4业务信号

  21×E1业务信号

  8×10M/100M以太网业务信号

OptiX OSN500华为光端机传输设备

  当E1接口阻抗为75Ω时,OptiX OSN500提供16×E1接口;当E1接口阻抗为120Ω时,OptiX OSN 500提供21×E1接口。

  接口

  接口包括业务接口、管理及辅助接口。

  业务接口

  业务接口包括SDH业务接口、PDH业务接口和以太网接口等多种业务接口。

  OptiX OSN500能够提供如表2-1所示的业务接口。

  OptiX OSN500提供的业务接口

  接口种类




  规格




  功能




  连接器类型




  SDH接口




  STM-1光接口:S-1.1、L-1.1




  输入/输出STM-1光信号




  LC/PC




  STM-4光接口:S-4.1、L-4.1




  输入/输出STM-4光信号




  PDH接口




  75Ω/120Ω E1电接口




  输入/输出E1电信号




  Anea 96




  以太网业务接口




  10/100BASE-T(X)




  输入/输出10M/100M以太网电信号




  RJ-45




  管理及辅助接口

  OptiX OSN500提供多种管理及辅助接口。

  OptiX OSN500能够提供如表2-2所示的管理及辅助接口。

  OptiX OSN500提供的管理及辅助接口

  接口种类







  功能




  连接器类型




  管理接口




  网络管理接口




  用于连接网络管理系统,如T2000网管




  RJ-45




  告警接口




  3路输入+1路输出开关量告警接口




  用于连接外部集中告警设备或外部环境检测设备




  RJ-45




  时钟接口




  外时钟输入/输出接口




  输入和输出1路外时钟信号




  RJ-45




  辅助接口




  F2透明数据口




  实现1路透明数据业务的传输




  RJ-45




  本地Modem接口和远程网管接口




  提供1路支持X.25协议的远程维护接口




  RJ-45




  电源接口




  直流电源接口




  用于连接直流供电设备




  4相插座




  保护能力

  OptiX OSN500提供设备级保护和网络级保护。

  OptiX OSN500不仅支持内部电源模块的1+1备份,同时对接入的业务提供如下网络级保护:

  1+1和1:1线性复用段保护。

  MSP(Multiplex Section Protection)保护。

  SNCP(Sub-Network Connection Protection)保护。

  组网能力

  OptiX OSN500可以组成环形网、链型网等多种网络拓扑。

  OptiX OSN500支持TM(Terminal Multiplexer)和ADM(Add/Drop Multiplexer)网元类型的配置和它们的混合配置。通过STM-1/STM-4级别的光接口,可以组成链形和环形网络拓扑。

  OptiX OSN500作为接入层设备可以和华为公司的Metro系列设备、OSN系列设备进行混合组网。同时,还支持与第三方设备的混合组网。

  DCN特性

  OptiX OSN500支持三种通信协议和外时钟透传DCC进行DCN组网。

  当OptiX OSN500的网络管理信息被第三方设备透明传输,或OptiX OSN 500需要透明传输第三方设备的网络管理信息时,可以采用以下方式:

  HWECC

  IP over DCC

  OSI over DCC

  当第三方设备的D1~D3字节不能用于传输OptiX OSN500的管理信息时,可以使用OptiX OSN500的外时钟接口传输管理信息。

  时钟特性

  OptiX OSN500提供多种时钟功能。

  OptiX OSN500支持如下时钟功能:

  支持SSM(Synchronization Status Message)和扩展SSM时钟协议。

  支持1路120Ω外部时钟源输入和输出。

  支持线路时钟源。

  支持支路时钟源。

  支持跟踪、保持、自由振荡三种工作模式。

  支持支路重定时。

  以太网特性

  OptiX OSN500对以太网业务实现分层保护,支持SDH层的各种保护和以太网业务层保护。

  OptiX OSN500支持EPL(Ethernet Private Line)业务,并且支持多种以太网保护、运行和维护功能。

  网络管理系统

  OptiX OSN500采用OptiX iManager T2000统一管理。

  OptiX iManager T2000(以下简称网管)可实现对整个光传输系统的统一管理;并可以根据用户要求,提供端到端(End-to-End)的管理功能。通过网管系统的使用,可提高网络服务质量、降低维护成本,为合理使用网络资源提供保证。
