  产品概述ETP48200-B2A1是嵌入式电源系统,给–48V DC系列的通信设备供电,输出电流为200A。 系统特点

  电源系统支持交流或HVDC直流输入。交流输入时,电压范围为85V AC~300V AC;HVDC直流输入时,电压范围为85V DC~420V DC

  完善的电池管理功能

  网络化设计,SMU11B提供北向FE、南向RS485、CAN,SMU11C提供北向RS485、南向RS485、CAN

  具有通信、告警等功能,支持远程监控和在线升级

  支持整流模块、监控模块热插拔

  系统配置表2-1 系统配置

  项目

  系统配置

  插框

  2U电源系统

  配电单元

  交直流输入:M6 OT接线端子

  直流输出:支持2路80A,4路63A、2路40A空开配置

  电池支路:支持2路100A空开说明:

  空开断开时,-48V(-)回路断开,RTN(+)回路未断开

  整流模块

  可配置5个R4830G1,R4815G1,(R4830G1,R4815G1支持HVDC直流输入)

  监控模块

  SMU11B或SMU11C

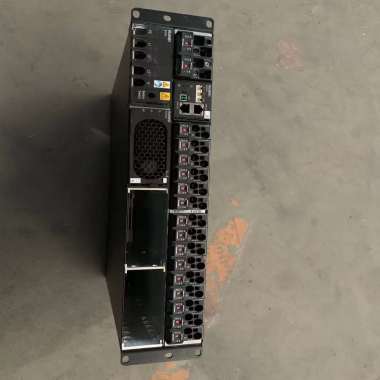

  外观介绍图3-1 外观介绍

  (1)接地螺丝

  (2)输入端子

  (3)电池空开

  (4)负载空开

  (5)监控模块安装空间

  (6)整流模块安装空间

  监控模块SMU11B外观图3-2 SMU11B外观

  (1)运行指示灯

  (2)次要告警指示灯

  (3)重要告警指示灯

  (4)接线端子

  (5)COM口

  (6)把手

  (7)SN码位置

  (8)FE口

  指示灯表3-1 指示灯说明

  名称

  颜色

  状态

  说明

  运行指示灯

  绿色

  常灭

  监控模块故障或无电源输入。

  慢闪(0.5Hz)

  监控模块正常工作,与上位机通信正常。

  快闪(4Hz)

  监控模块正常工作,与上位机通信不正常。

  次要告警指示灯

  黄色

  常灭

  无次要告警和提示告警。

  常亮

  有次要告警或提示告警。

  重要告警指示灯

  红色

  常灭

  无紧急告警和重要告警。

  常亮

  有紧急告警或重要告警。

  接线端子图3-3 接线端子

  表3-2 SIG1接线端子引脚定义

  引脚

  信号

  说明

  1

  DI1+

  输入干接点

  6

  DI1-

  2

  IO1+

  输入干接点/输出干接点(作为输入干接点时,告警条件:断开时正常,闭合时告警;作为输出干接点时,告警动作:正常时断开,告警时闭合。)

  3

  IO1-

  4

  IO2+

  5

  IO2-

  7

  IO3+

  8

  IO3-

  9

  IO4+

  10

  IO4-

  表3-3 SIG2接线端子引脚定义

  引脚

  信号

  说明

  1

  VD1

  电池中点电压检测接口1

  6

  VD2

  电池中点电压检测接口2

  2

  BTE

  电池温度传感器接口

  3

  4

  ETE

  环境温度传感器接口

  5

  7

  GAT

  门磁传感器接口

  8

  9

  CAN+

  CAN通信接口

  10

  CAN-

  通信接口表3-4 通信接口说明

  通信接口

  通信参数

  通信协议

  用途

  COM

  波特率:9600bit/s、19200bit/s、115200bit/s自适应

  主从协议

  连接华为网管

  -

  为外部设备提供12V供电

  FE

  10M/100M自适应

  SNMP协议

  连接第三方网管

  BIN协议

  连接华为网管

  HTTPS协议

  连接PC,通过Web管理SMU

  说明:

  以上端口都支持安全保护机制。

  图3-4 COM口引脚

  表3-5 COM引脚定义

  引脚

  信号

  说明

  1

  RS485+

  RS485数据正极

  2

  RS485-

  RS485数据负极

  3

  12V

  用于供电

  4

  RS485+

  RS485数据正极

  5

  RS485-

  RS485数据负极

  6

  SCL

  I2C时钟

  7

  SDA

  I2C数据

  8

  GND

  接地

  图3-5 FE口引脚

  表3-6 FE口引脚定义

  引脚

  信号

  说明

  1

  TX+

  FE发送数据

  2

  TX-

  3

  RX+

  FE接收数据

  6

  RX-

  4、5、7、8

  空

  -

  监控模块SMU11C图3-6 SMU11C外观

  (1)运行指示灯

  (2)次要告警指示灯

  (3)重要告警指示灯

  (4)接线端子

  (5)通信口COM2

  (6)把手

  (7)拨码开关

  (8)SN码位置

  (9)通信口COM1

  指示灯表3-7 指示灯说明

  名称

  颜色

  状态

  说明

  运行指示灯

  绿色

  常灭

  监控模块故障或无电源输入。

  慢闪(0.5Hz)

  监控模块正常工作,与上位机通信正常。

  快闪(4Hz)

  监控模块正常工作,与上位机通信不正常。

  次要告警指示灯

  黄色

  常灭

  无次要告警和提示告警。

  常亮

  有次要告警或提示告警。

  重要告警指示灯

  红色

  常灭

  无紧急告警和重要告警。

  常亮

  有紧急告警或重要告警。

  拨码开关

  用于配置北向RS485通信地址。
