TP483000D组合式电源系统 华为室内组合开关电源柜不间电源20KVA机架式1户外通信电源机柜，室外一体化电池仓，ETC机柜，外一体化电池仓机柜高速ETC机柜，前后开门机柜，室外通信机柜，铁塔基站机柜2室外通信电源机柜，室外电池仓，3室外一体化机柜，户外通信机柜 4室外空调机柜，空调机柜，户外机柜，户外设备机柜，5G户外一体化机柜，室外电源机柜，室外设备机柜，室外综合机柜，户外防水机柜，室外恒温机柜，室外网络设备机柜，室外交换机机柜，直流空调机柜，楼顶机柜，落地机柜，交流空调机柜，嵌入式电源 锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜 网络机柜 锂电池 UPS 高频开关电源 通信电源 嵌入式电源 网络机柜 室内机柜 锂电www.zjjjdy.com.cn www.hwtxdy.net 华为TP483000D组合式高频电源系统参数 1 产品特点 l 场景灵活 ? 支持防静电地板安装、水泥地面安装 ?支持3000A、6000A、12000A 平滑演进 ? 支持与现网老旧电源平滑扩容 ? 支持线缆利旧的搬迁改造 l 交流输入电压范围宽 交流输入电压工作范围：260V AC～530V AC（线电压，304V AC 以下降额输出）。 l 完善的蓄电池管理 可对铅酸、富液等蓄电池进行有效管理，延长蓄电池寿命。 l 高密度 ? 整流模块密度高达25.4W/inch3 ? 单柜容量可达180kW，支持并机到1440kW l 高效率 整流模块效率高达96%，功率因数值达0.99。 l 自主均流 整流模块采用先进的数字化均流技术，无需监控模块调控，整流模块间可以自动均流，均流不平衡度小于±5%。 l 智能休眠 系统电源可根据负载功率大小等条件，自动休眠整流模块，节能减排、提高可靠性。 l 实时监控 监控单元实时监控系统的运行参数，分析运行状态，并及时对故障上报告警。 l 灵活接入网管 可通过SNMP、HTTPS、电总等多种协议，与动环网管、NetEco网管或其他各种网管通信，组网灵活。可实现远程管理，能够检测和控制电源系统的运行状态，及时处理故障告警，无需人员值守。 l 易操作 本地LCD显示，并提供5 个按键操作，支持快速查看系统信息。 l 故障隔离

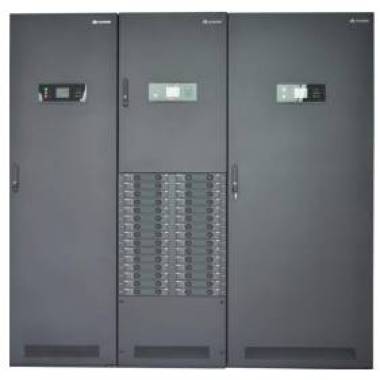

华为P483000D三柜合一高频开关电源系统机柜 2套 华为TPA38631B-N20B1交流配电柜 华为TPR48302B-N20C3整流柜 华为TPD48302B-N20B1直流柜 华为P483000D三柜合一高频开关电源系统机柜 2套 华为TPA38631B-N20B1交流配电柜 华为TPR48302B-N20C3整流柜 华为TPD48302B-N20B1直流柜 华为P483000D三柜合一高频开关电源系统机柜 2套 华为TPA38631B-N20B1交流配电柜 华为TPR48302B-N20C3整流柜 华为TPD48302B-N20B1直流柜 华为P483000D三柜合一高频开关电源系统机柜 2套 华为TPA38631B-N20B1交流配电柜 华为TPR48302B-N20C3整流柜 华为TPD48302B-N20B1直流柜 华为P483000D三柜合一高频开关电源系统机柜 2套 华为TPA38631B-N20B1交流配电柜 华为TPR48302B-N20C3整流柜 华为TPD48302B-N20B1直流柜 华为P483000D三柜合一高频开关电源系统机柜 2套 华为TPA38631B-N20B1交流配电柜 华为TPR48302B-N20C3整流柜 华为TPD48302B-N20B1直流柜 华为P483000D三柜合一高频开关电源系统机柜 2套 华为TPA38631B-N20B1交流配电柜 华为TPR48302B-N20C3整流柜 华为TPD48302B-N20B1直流柜 华为P483000D三柜合一高频开关电源系统机柜 2套 华为TPA38631B-N20B1交流配电柜 华为TPR48302B-N20C3整流柜 华为TPD48302B-N20B1直流柜 华为TP483000D室内组合式电源48V3000A高频开关电源系统 产品特点： 系统MTBF超过50万小时，稳定可靠，节省运维费用 1.8路关键负载分流器，过流预警，且发热分散，温升低 2.全CAN通信，系统响应速度快、可靠性高 3.模块效率大于96%，损耗降低50%以上 4.部分场景支持免空调运行，节省制冷投资 5.单柜输出3000A，节省占地30%以上，满足中短期规划 6.8柜并机输出24,000A，满足长期规划 7.监控单元配有FE接口，支持NetEco，一根网线即可实现集中管理，安装简单、免维护
秱动交换局/秱动汇接局，CDMA 秱动交换局/秱动汇接局等等 系统构成：? 监控单元（SMU05A）? 100A***整流模块（R48100G1）? 交流配电柜(TPA38401B-N20A1、TPA38631B-N20A1)? 整流柜( TPR48202B-N20C1/C2、TPR48302B- N20C1/C2 )? 直流配电柜(TPD48302B-N20A1) 基本指标：工作温度 -10℃～+45℃存储温度 -40℃～+70℃工作湿度5%～95%海拔高度0～4000m(海拔高度2000～4000m范围，每升高200m温度指标下降1℃)安装方式落地安装(防静电地板或水泥地板安装)进出线方式 上进上出线，下进下出线操作维护前操作，支持前后维护(要求离墙壁距离 ≥800mm) 防护等级 IP20散热方式 自然散热系统噪音 ≤60dB(环境温度25℃)MTBF ＞50万小时 监控与整流模块： 特点：8 路干接点输出，4 路通用开关量输入 支持Http、SNMP 协议、CAN通信支持整流模块管理、蓄电池管理、油机管理、交流配电管理、直流配电管理支持用户界面多语言功能，如英语、中文、土耳其语、西班牙语、葡萄牙语、德语***可纨录3000条告警动作和历史告警 整流模块：输入特性工作电压 260V AC~530V AC输入频率 45~66Hz ，额定值为50Hz/60Hz***输入电流≤13A功率因数 ≥ 0.99THD ≤ 5%输出特性输出电压 42V DC~58V DC，额定值为53.5VDC输出功率6000W（304~530VAC,45 ℃ 输出丌降额） 功率密度 25.4W/inch3整流效率 >96%稳压精度 ≤±0.6％其它特性尺寸 43mm(高)X 238mm(宽)×378mm(深)重量 <6kg散热模式 强制风冷 支持热插拔 交流配电柜特点：型号 TPA38631B-N20A1 TPA38401B-N20A1 输入制式三相四线制和三相五线制，支持TN、 ---TT、IT系统 输入电压 260VAC～530VAC，额定值为380VAC输入频率 45~66Hz ，额定值为50Hz/60Hz输入功率因数≥0.99交流输入 1路刀开关630A/4P1路刀开关400A/4P防雷等级标准雷击泄放电流：20kA（8/20μs）***雷击泄放电流：40kA（8/20μs）输出特性 整流模块具有故障隔离特性，单模块故障自动退出母线，不会影响其他模块工作。 l 易维护 整流模块支持热插拔，简化安装操作，减少维护的时间，节省OPEX。 l 高防护 ? 内置直流防雷保护单元，防雷规格为差模10kA/共模20kA，8/20μs ? 内置交流防雷保护单元，防雷规格为20kA 标称雷击放电电流，40kA 雷击放电电流，8/20μs ? 整流模块内置5kA 防护能力、6kV 防护能力 ? 信号端口满足对地差模0.5kV/共模1kV 要求 l 高可靠性 ? 产品设计寿命10 年，MTBF 50 万小时，整机年失效率≤1% ? 整流模块支持三相无N 线工作
TP483000D组合式电源系统 华为室内组合开关电源柜不间电源20KVA机架式1户外通信电源机柜，室外一体化电池仓，ETC机柜，外一体化电池仓机柜高速ETC机柜，前后开门机柜，室外通信机柜，铁塔基站机柜2室外通信电源机柜，室外电池仓，3室外一体化机柜，户外通信机柜 4室外空调机柜，空调机柜，户外机柜，户外设备机柜，5G户外一体化机柜，室外电源机柜，室外设备机柜，室外综合机柜，户外防水机柜，室外恒温机柜，室外网络设备机柜，室外交换机机柜，直流空调机柜，楼顶机柜，落地机柜，交流空调机柜，嵌入式电源 锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜 网络机柜 锂电池 UPS 高频开关电源 通信电源 嵌入式电源 网络机柜 室内机柜 锂电www.zjjjdy.com.cn www.hwtxdy.net |
