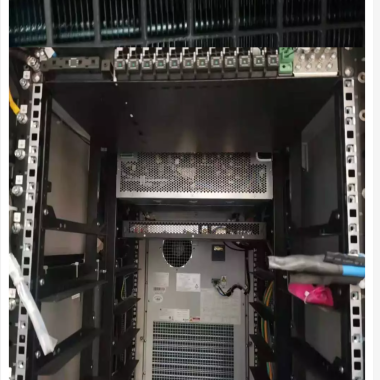

 机柜介绍图2-1 机柜外观

华为ICC1000电源柜双空调设计ETC专用室外一体化电源机柜 户外通信电源

  表2-2 机柜说明

  项目




  说明




  机柜外尺寸(高×宽×深)




  柜体:2100mm×900mm×1200mm(含底座)

  底座:200mm×900mm×1200mm




  锂电池安装空间




  30U




  用户空间




  12U(设备深度可支持980mm)

  24U(设备深度可支持480mm)




  机柜重量




  <520kg(不含电池和整流模块)




  温控方式




  ICC1000-A1-C1(01075363): 直流空调PC1500D-1(可支持4个)+直流加热盒

  ICC1000-A1-C1(01075363-001/01075363-002): 直流空调PC3000D-2(可支持4个)+直流加热盒




  走线方式




  下进下出线




  防护等级




  IP55




  安装方式




  落地安装




  插框




  ICC1000-A1-C1(01075363): ETP48400-C3B3

  ICC1000-A1-C1(01075363-001/01075363-002): ETP48400-C3B1




  监控




  SMU02C




  应用环境




  C类环境

  说明:

  设备在安装或维护过程中,要保证机柜内部处于A类环境,若走线孔密封不良,开门维护等导致机柜内部混入汽车尾气等腐蚀性气体,可能会造成设备功能异常或存在应用风险,由此带来的损失华为将不承担相应责任。




  图2-2 内部安装示意图(前门)

华为ICC1000电源柜双空调设计ETC专用室外一体化电源机柜 户外通信电源

  (1)烟雾传感器




  (2)前门摄像头(可选)




  (3)电源插框ETP48400-C3B3/ETP48400-C3B1




  (4)配电单元DCDB48-200-16B




  (5)直流空调




  (6)数字温湿度传感器




  (7)电子门锁




  (8)主接地排




  (9)交流配电单元ACDB380-63-2B/交流切换开关ATS-63A2(可选)




  (10)照明灯




  (11)智能ETH插座(可选)




  (12)门磁传感器




  (13)配电单元PDU2000-16-1PH-7(可选)




  (14)预留用户空间




  (15)锂电池安装空间




  (16)锂电汇流排




  (17)振动传感器




  (18)水浸传感器




  图2-3 内部安装示意图(后门)

华为ICC1000电源柜双空调设计ETC专用室外一体化电源机柜 户外通信电源

  (1)后门摄像头(可选)




  (2)漏电保护盒ACDB220-40-1B(可选)




  (3)直流空调




  (4)电子门锁




  (5)照明灯




  (6)交流配电单元ACDB220-63-12B(可选)




  (7)门磁传感器




  (8)逆变器ETP23006-C1A1(可选)




  (9)预留用户空间




  (10)配电单元PDU2000-32-1PH-9(可选)




  (11)锂电汇流排




  (12)锂电池安装空间




  (13)空气净化盒(可选)




  (14)直流加热盒HAU03D-01(可选)





华为ICC1000电源柜双空调设计ETC专用室外一体化电源机柜 户外通信电源

  机柜内部结构安装示意图仅供参考,用户可按照实际需求进行安装。
