 W2PSD2201(2200W直流电源模块)概述表5-6 W2PSD2201基本属性

属性描述
描述2200W直流电源模块
部件编码02270099
型号W2PSD2201

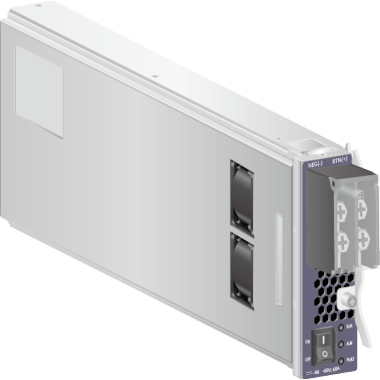

  外观图5-3 W2PSD2201外观

华为交换机电源EPW40-48D-1直流电源模块W2PSD2201

  配套关系表5-7 W2PSD2201与产品型号的配套关系

产品产品型号起始支持版本使用限制
S9300S9303V200R003C00-
S9300S9306V200R003C00-
S9300S9310V200R010C00-
S9300S9312V200R003C00-

华为交换机电源EPW40-48D-1直流电源模块W2PSD2201

  S9300E机框:V200R002C00至V200R013C00版本支持。

  面板图5-4 W2PSD2201面板

华为交换机电源EPW40-48D-1直流电源模块W2PSD2201

  1.NEG端子




  2.开关

  说明:

  置于ON时,说明电源模块处于供电状态。

  置于OFF时,说明电源模块处于非供电状态。




  3.FAULT指示灯




  4.ALM指示灯




  5.RUN指示灯




  6.扳手

  说明:

  打开扳手可将电源模块从槽位中解锁,扣紧扳手可将电源模块锁定在槽位中。




  7.RTN端子




  -




  -




  2200W直流电源模块接口与线缆端子的关系如表5-8所示。表5-8 2200W直流电源模块线缆端子列表

  输入端子座标识




  接入电缆名称




  接入电缆颜色




  接入电缆接口




  RTN

  说明:

  RTN:Return




  电源地线




  黑色




  OT裸压端子




  NEG




  电源线




  蓝色




  表5-9 W2PSD2201指示灯说明

指示灯丝印指示灯名称指示灯颜色指示灯状态状态描述
FAULTFAULT指示灯红色常亮表示该电源模块有不可恢复故障。
ALMALM指示灯黄色常亮表示该电源模块输出关闭、温度过高、输入过压、输入欠压、输出过流。
黄色闪烁表示该电源模块与监控设备(如主控板或CMU单板)通信中断。
RUNRUN指示灯绿色常亮表示该电源模块输入正常。

  功能和特性2200W直流电源模块可为设备提供2200W的功率输入,具有如表5-10所示的功能。表5-10 2200W直流电源模块的功能表

  功能项目




  说明




  输入保护功能




  输入欠压保护




  保护状态特征为电源关闭输出,停止为交换机供电,电源模块的输入电压正常后且能自动恢复供电。




  输入过流保护




  保护状态特征为电源关闭输出,停止供电,且不能自动恢复供电,请直接更换新的电源模块。




  输出保护功能




  输出过压保护




  如果是电源模块自身引起的输出过压,保护状态特征为电源关闭输出,停止供电,且不能自动恢复供电。

  如果是外部外加电压引起的输出过压,保护状态特征为电源关闭输出,停止供电,且能自动恢复供电。




  输出过流保护




  保护状态特征为将电源输出电流强制限定在某个值,且能自动恢复供电。




  输出短路保护




  保护状态特征为间断性的输出电流,且输出电流值限定在某个范围内,且能自动恢复供电。




  过温保护




  当电源模块温度高于设定值时,电源模块会处于保护状态,停止为交换机供电,降温后自动恢复供电。




  热插拔




  支持




  技术指标表5-11 W2PSD2201技术指标

项目描述
尺寸(宽 x 深 x 高,不含包材) [mm]41mm×393mm×130mm
重量(不含包材) [kg]<2.5kg
输入路数1
额定输入电压 [V]-48V DC~-60V DC
输入电压范围 [V]-40V DC~-72V DC
输入电流 [A]60A
额定输出电压 [V]53.5V DC
额定输出电流 [A]42A
额定输出功率 [W]2200W
电源散热方式风冷散热
热插拔支持
