 华为ETP48400-C4A1嵌入式电源系统

  产品概述

  ETP48400-C4A1是嵌入式电源系统,将交流电转为直流电,支持-48V以及-57V恒压输出给通信设备供电。电源容量满足24kW,适用于5G站点供电以及存量站点扩容改造场景。电源支持控制每家用户次要负载单独下电,支持每路用户电量计量。

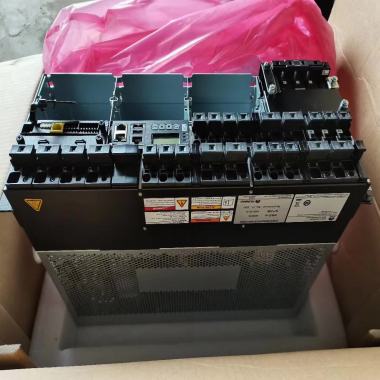

  产品介绍图2-1 ETP48400-C4A1(01074762/01075024)

ETP48400-C4A1嵌入式电源 华为48V400A通信电源系统

  (1)用户1:LLVD配电




  (2)配电指示标签




  (3)交流输出空开




  (4)接地螺钉




  (5)备用交流输入模块




  (6)交流输入模块




  (7)用户3:LLVD配电




  (8)用户3:BLVD配电




  (9)公共负载空开




  (10)监控模块SMU02C




  (11)整流模块安装空间/太阳能模块安装空间




  (12)用户接口模块UIM05B1




  (13)预留通信扩展模块CIM02C/通信扩展模块NIM01C3安装槽位




  (14)电池空开




  (15)用户2:BLVD配电




  (16)用户2:LLVD配电




  (17)用户1:BLVD配电





  图2-2 ETP48400-C4A1(01075024-002)

ETP48400-C4A1嵌入式电源 华为48V400A通信电源系统

  (1)负载接线螺钉




  (2)交流输出空开




  (3)接地螺钉




  (4)备用交流输入模块




  (5)交流输入模块




  (6)用户3:LLVD配电




  (7)用户3:BLVD配电




  (8)公共负载空开




  (9)监控模块SMU02C




  (10)整流模块/太阳能模块安装空间




  (11)用户接口模块UIM05B1




  (12)预留通信扩展模块CIM02C/通信扩展模块NIM01C3安装槽位




  (13)配电指示标签




  (14)电池空开




  (15)用户2:BLVD配电




  (16)用户2:LLVD配电




  (17)用户1:BLVD配电




  (18)用户1:LLVD配电




ETP48400-C4A1嵌入式电源 华为48V400A通信电源系统

  负载接线螺钉作为用户4扩展口。

  图2-3 ETP48400-C4A1(01074762-004/01075024-003)

ETP48400-C4A1嵌入式电源 华为48V400A通信电源系统

  (1)用户1:LLVD配电




  (2)配电指示标签




  (3)交流输出空开




  (4)接地螺钉




  (5)备用交流输入模块




  (6)交流输入模块




  (7)用户3:LLVD配电




  (8)用户3:BLVD配电




  (9)公共负载空开




  (10)监控模块SMU02C




  (11)整流模块安装空间/太阳能模块安装空间




  (12)用户接口模块UIM05B1




  (13)预留通信扩展模块CIM02C/通信扩展模块NIM01C3安装槽位




  (14)电池空开




  (15)用户2:BLVD配电




  (16)用户2:LLVD配电




  (17)用户1:BLVD配电





  表2-1 系统配置

  项目




  ETP48400-C4A1(01074762/01075024)




  ETP48400-C4A1(01075024-002)




  ETP48400-C4A1(01074762-004/01075024-003)




  交流输入制式




  220/380V AC三相四线




  交流配电




  交流输入空开:1×63A/4P,1×63A/4P(备用,手动切换,机械互锁)

  交流输出空开:3×16A/P




  直流配电




  3个用户,每个用户:

  LLVD空开:2×125A/1P,支持扩展1×125A/1P

  BLVD空开:2×63A/1P

  公共负载空开:1×32A/1P

  电池空开:4×125A/1P,支持扩展1×125A/1P




  3个用户,每个用户:

  LLVD空开:2×100A/1P,1×40A/1P

  BLVD空开:2×40A/1P

  公共负载空开:1×32A/1P

  电池空开:4×125A/1P,支持扩展1×125A/1P




  3个用户,每个用户:

  LLVD空开:2×100A/1P,1×40A/1P

  BLVD空开:2×40A/1P

  公共负载空开:1×32A/1P

  电池空开:4×125A/1P,支持扩展1×125A/1P




  部件




  监控模块:SMU02C

  用户接口模块:UIM05B1

  通信扩展模块(可选):NIM01C3或CIM02C

  整流模块:R4850G2或R4875G1(配置6个)

  太阳能模块:S4850G1(配置5个)




  交流防雷




  标称雷击放电电流30kA,8/20μs,正负各5次




  智能配电单元DCDB48-200-16B(可选)图3-2 智能配电单元DCDB48-200-16B外观(01074731)

ETP48400-C4A1嵌入式电源 华为48V400A通信电源系统

  (1)接地螺丝




  (2)次要负载配电




  (3)重要负载配电




  (4)通信模块DMU02C1




  (5)直流输入接口





  图3-3 智能配电单元DCDB48-200-16B-006外观(01074731-006)

ETP48400-C4A1嵌入式电源 华为48V400A通信电源系统

  (1)接地螺钉




  (2)LLVD空开安装槽位




  (3)BLVD空开及其安装槽位




  (4)配电管理单元DMU模块




  (5)RS485通信口




  (6)直流输入端口
