TP48600T-N20A7/48V600A华为开关电源机柜

TP48600T-N20A7/48V600A华为开关电源机柜不间电源20KVA机架式1户外通信电源机柜,室外一体化电池仓,ETC机柜,外一体化电池仓机柜高速ETC机柜,前后开门机柜,室外通信机柜,铁塔基站机柜2室外通信电源机柜,室外电池仓,3室外一体化机柜,户外通信机柜

4室外空调机柜,空调机柜,户外机柜,户外设备机柜,5G户外一体化机柜,室外电源机柜,室外设备机柜,室外综合机柜,户外防水机柜,室外恒温机柜,室外网络设备机柜,室外交换机机柜,直流空调机柜,楼顶机柜,落地机柜,交流空调机柜,嵌入式电源  锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜   网络机柜  锂电池 UPS  高频开关电源   通信电源  嵌入式电源  网络机柜  室内机柜 锂电www.zjjjdy.com.cn    www.hwtxdy.net

 室内电源系列

  华为室内直流电源系统,可以为无线接入网站点、有线接入网站点、汇聚层机房、无线网络核心机房,固网核心机房,大型汇聚站点,企业通信网络核心机房,数据中心和行业客户通信机房提供稳定可靠供电保障。采用分立式或一体化集成设计,系统采用业界效率的97%整流模块,额定输出容量200A~3000A。

  技术规格

参数TPB小容量电源TPB大容量电源
尺寸

  (高*宽*深)

2000mm × 600mm × 600mm(一体式)


  1600mm × 600mm × 400mm(组合式)

  546mm × 442mm × 360mm(迷你)

2000mm × 600mm × 600mm
重量20kg~120kg120kg~180kg
防护等级IP20IP20
用户空间0~16U
输入制式220/380VAC三相四线


  110V双火线/三火线

三相五线制(L1,L2,L3,N,PE)


  三相四线制(L1,L2,L3,PE)

输出电流200A~600A1200A~3000A
工作温度范围-10℃~45℃-10℃~45℃
储存/运输温度-40℃~+70℃-40℃~+70℃
相对湿度5%~95%,无凝露5%~95%,无凝露
海拔高度0~4000m(在2000m~4000m环境下高温降额,每升高200m,工作温度降低1℃)0~4000m(在3000m~4000m环境下高温降额,每升高200m,工作温度降低1℃)
散热方式自然散热自然散热


  系统特点

  模块电压输入范围宽85V AC~300V AC

  完善的电池管理功能

  完善的交、直流防雷设计

  提供一路COM接口、一路RS485接口

  支持LCD界面中英文显示、按键操作

  支持整流模块热插拔和高效、标效整流模块混插

  整流模块功率因数值达0.99

  高效整流模块效率高达96%,标效整流模块效率高达93%

  根据负载功率的大小,自动休眠一个或多个整流模块,节省能耗;支持高标效模块混插,节省投资

  支持4用户共享供电,可对4用户的直流用电进行独立电量计量

  支持分用户控制负载下电,可选时间模式(时长可调)或电压模式(电压值可调),分用户上下电参数独立可调

  系统配置表2-1 系统配置

  项目




  TP48300T-N20A7




  TP48600T-N20A7




  交流输入制式




  220/380V AC三相四线




  配电单元




  交流配电:交流输入空开,整流模块输入空开

  直流配电:重要负载支路(BLVD),次要负载支路(LLVD),电池支路




  监控单元




  SMU06C2




  整流模块




  可配置6个R4850N6或R4850G2整流模块




  可配置12个R4850N6或R4850G2整流模块




  交流防雷




  标称雷击放电电流20kA,雷击放电电流40kA,8/20μs




  直流防雷




  差模10kA,共模20kA,8/20μs

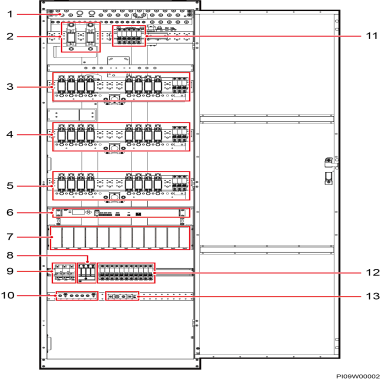

  内部结构 图3-2 TP48600T-N20A7

TP48600T-N20A7/48V600A华为开关电源机柜

TP48600T-N20A7/48V600A华为开关电源机柜TP48600T-N20A7/48V600A华为开关电源机柜TP48600T-N20A7/48V600A华为开关电源机柜TP48600T-N20A7/48V600A华为开关电源机柜
