华为服务器机柜N68E-22,600/800/2200华为46U ATAE机柜



 机架介绍

华为N68E-22型机架和华为N68-21-N型机架,这两种类型的机架外形相似。N68E-22型机柜可分为单开门式和双开门式。

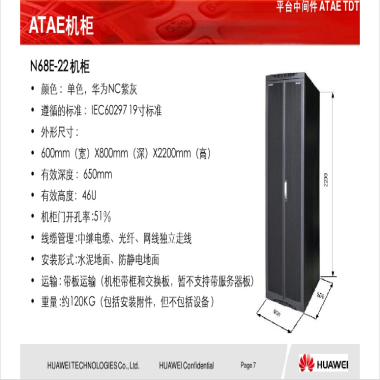

N68E-22机柜


指标名称
指标值
外形尺寸
2200mm(高)×600mm(宽)×800mm(深)
可用空间高度
46U
重量
空机柜时:≤100kg,满配置时:≤350kg
功耗
RSR机柜:≤4650W
RBR机柜:≤4660W



Q:目前我司传送网有哪几款主流机柜?

A:目前传送网即将由T系列老机柜切换到N系列新机柜,切换关系见下表:

老机柜(T系列)

新机柜(N系列)





机柜结构:
拼装机架

机架结构:
前后龙门框拼装

高度规格:
2000/2200/2600

高度规格:
2000/2200

机柜颜色:
NC紫灰、NC银灰双色平光

机柜颜色:
NC紫灰单色砂纹





机架结构:
拼装机架

机架结构:
焊接机架

高度规格:
2000/2200/2600

高度规格:
2000/2200

机柜颜色:
NC紫灰、NC银灰双色平光

机柜颜色:
NC紫灰单色砂纹





机架结构:
拼装机架

机架结构:
拼装机架

高度规格:
2000/2200/2600

高度规格:
2000/2200

机柜颜色:
NC紫灰、NC银灰双色平光

机柜颜色:
NC紫灰单色砂纹

回到目录

 Q:机柜型号上的字母和数字代表的含义是什么?

A:N63E-22型机柜为例说明:

① N表示Next,代表华为新一代网络机柜。

② 63表示该款机柜的宽度为600mm,深度为300mm。同理N66T就表示600mm宽,600mm深的机柜,此外核心网机柜N68E、N610E也是这样命名的。

③ E表示Enhanced,代表加强型机柜,N63E机柜主要应用于MSTP和PTN设备的安装。

B仅仅用于区别字母E,无实际含义,N63B的命名继承于T63B,该款机柜主要应用于波分设备的安装。

T表示Transmission,代表传输的意思。由于N66E的命名已经被接入网机柜占用,因此传送网机柜选择了N66T作为600mm深机柜的名称。

④ 22表示该款机柜的高度为2200mm。同理20就表示2000mm高度的机柜。目前我司传送网只提供2000mm和2200mm两种高度的机柜(2600mm高度的机柜采用在2200mm机柜上安装400mm围框的解决方案,






Q:能否提供一下新机柜的各项参数?

A:主要参数见下表:

机柜型号

外形尺寸

W×D×H(mm)

净重(Kg)

方孔条安装面离前门内侧的距离(mm)

主要应用产品

ETSI标准

N63E-22

600×300×2200

45

54

OSN3500、OSN7500、PTN3900

开档尺寸500mm,适配21英寸子架的安装

N63B-22

600×300×2200

60

145.5

BWS1600G、Metro6100、OSN6800

N66T-22

600×600×2200

76

70

OSN9500、OptiX2500+、OptiX 10G

——————————————————————————————————

 注意:

N63E机柜的方孔条安装面距离前门较近,安装设备时谨防线缆顶门(原T63机柜方孔条安装面至前门内侧的距离为70mm)。

——————————————————————————————————

回到目录





Q:新、老机柜在安装方式上主要有哪些改进点?

A:N系列新机柜在安装方式上提供了一系列人性化的改进措施,提高了产品的可安装性,有效降低了机柜的安装工时。主要改进点如下:

①防静电地板支架进行了相应切换(详见问题5);

②绝缘垫片由封闭式改为插入式(详见问题6);

③调平方式由U型垫片改为调平螺栓(详见问题7);

④电缆走线方式改变(详见问题9);

回到目录





Q:新、老机柜防静电地板安装支架有何不同?

A: 传送网机柜切换以后,机柜支架也进行了相应的切换。

①N63E:切换成N63支架,可调范围:296-465mm;

②N63B:未切换,仍使用S300A支架;

③N66T:切换成N6x支架,可调范围:296-465mm,当超出可调范围,成套默认发定高支架。特殊地,对于超出296-465mm范围且需要发可调支架的,目前公司也有四个临时编码的可调支架供选择,但需要在勘测报告里备注说明才发货,否则成套将默认发定高支架。

临时编码

机柜类型

描述

99041HEY

N66T/N66E/N68E/N610E

N6x unitray  bracket mount kit (165-210mm)

99041HFA

N66T/N66E/N68E/N610E

N6x unitray  bracket mount kit (150-180mm)

99041CPD

N66T/N66E/N68E/N610E

N6x unitray  bracket mount kit (450-550mm)

99041HFB

N66T/N66E/N68E/N610E

N6x unitray  bracket mount kit (215-300mm)

例如:现场工勘防静电地板实际高度为500mm,默认情况下是发定高支架的。假如希望发可调支架的话,请在勘测报告的备注中说明:发99041CPD,N6x unitray bracket mount kit(450-550mm)可调支架。这样成套就发99041CPD可调支架了。

回到目录



Q:新、老机柜绝缘垫片的安装有何不同?

A:N系列新机柜绝缘垫片采用归一化的边缘开口插入式设计,有效提高了绝缘垫片的可安装性。

①物料对比见下图:




②安装方式对比见下图:

回到目录





Q:新、老机柜调平方式有何不同?

A: N系列新机柜采用套筒扳手/力矩扳手调节调平螺栓的方式进行机柜调平,一名施工人员即可完成操作。经现场验证,机柜调平的安装工时由原来的平均40(人*分钟)被减少到5(人*分钟)以内。

①调平方式改变说明:




②以下就N63B机柜为例,介绍机柜调平的过程,步骤如下:

——————————————————————————————————

 注意:

1. 安装传送网N系列新机柜必须携带套筒扳手/力矩扳手,其中扳手转接杆尺寸规格应满足90mm≤套筒加转接杆总高度≤ 110mm。

2. N63B和N66T的调平螺栓随柜发货包装于机柜底部,安装前需要手动拆除包装袋,并预固定到调平螺栓的孔位上。而N63E的调平螺栓出厂前已经预固定到调平螺栓的孔位上。

——————————————————————————————————




Q:新、老机柜之间如何并柜?

A:由于新、老机柜的并柜方式不同,并柜片不能通用,如果存在新、老机柜的并柜场景需要申请特殊并柜片(临时BOM编码:99041HCX)。一处新、老机柜并柜需求,需要1pcs 特殊并柜片满足。

①并柜片的具体差别见下图:




②新、老机柜并柜实物效果图如下:


——————————————————————————————————

 注意:

在机柜切换过渡期,工勘人员务必要查清客户机房内将有几处我司新老机柜并柜的需求,如果存在设计变更的可能,建议所有新机柜均配发特殊并柜片。

刷新后的工勘模板中增加的并柜条目见下图:

——————————————————————————————————

回到目录





Q:新、老机柜的线缆走线方式有何不同?

A:600深机柜结构方面没有变化,因此走线方式不变。

300深机柜(N63E/N63B)由于顶部和底部的出线孔布局均有所改变,施工前请务必参阅随设备配发的《快速安装指南》。

本文此处主要介绍N63E(一柜两框OSN3500子架)E1/T1电缆机柜出线方式的改变。

①E1/T1电缆上走线方式改变说明




②E1/T1电缆下走线方式改变说明


——————————————————————————————————

 注意:

8芯E1电缆即将切换成16芯电缆,新电缆直径略有增加。如果仍采用机柜侧面布放四层电缆的柜内走线方式,将阻碍机柜侧门的安装导致并柜问题,因此建议在布放16芯E1电缆时,机柜侧面只布放三层电缆。

——————————————————————————————————

回到目录




Q:客户要求提供2.6m高度的机柜,怎么办?

A:N系列机柜平台取消了高度为2600mm规格的机柜,但是针对2.6m机柜的客户需求,我司开发出了相应的解决方案。具体操作为在2200mm高度的机柜上,加装400mm围框的方式进行解决。

具体安装说明见下图:


回到目录





11 Q:在老机柜中扩容设备,有哪些注意点?

A:以扩容OSN3500子架为例说明,机柜切换以后,OSN3500子架可兼容N系列机柜和T系列机柜,但发货时缺省挂耳是配合N系列机柜的,如果是在T系列机柜中扩容安装,需要现场调整挂耳位置。

OSN3500子架侧面有两组安装孔位,其中靠近子架正面的孔位是N63E机柜的挂耳安装孔,靠近子架背面的孔位是T63机柜的挂耳安装孔。

具体说明见下图:

——————————————————————————————————

注意:

老款OSN350
