华为ME60-X16A城域路由器技术参数

华为ME60-X16A城域路由器技术参数不间电源20KVA机架式1户外通信电源机柜,室外一体化电池仓,ETC机柜,外一体化电池仓机柜高速ETC机柜,前后开门机柜,室外通信机柜,铁塔基站机柜2室外通信电源机柜,室外电池仓,3室外一体化机柜,户外通信机柜

4室外空调机柜,空调机柜,户外机柜,户外设备机柜,5G户外一体化机柜,室外电源机柜,室外设备机柜,室外综合机柜,户外防水机柜,室外恒温机柜,室外网络设备机柜,室外交换机机柜,直流空调机柜,楼顶机柜,落地机柜,交流空调机柜,嵌入式电源  锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜   网络机柜  锂电池 UPS  高频开关电源   通信电源  嵌入式电源  网络机柜  室内机柜 锂电www.zjjjdy.com.cn    www.hwtxdy.net

绍设备的定位和特点。

HUAWEI ME60多业务控制网关(简称ME60)是华为公司推出的高端网络产品,主要应用在各种大型IP网络的边缘位置,IP骨干网、IP承载网以及IP城域网,与NE5000E核心路由器、CX600城域业务平台、ME60等产品配合组网,形成结构完整、层次清晰的IP网络解决方案。

ME60的操作系统采用功能强大的通用路由平台VRP(Versatile Routing Platform),具有业务丰富、超大容量、高性能和高可靠性的特点。



技术参数指标








项目

ME60-X3

ME60-X8

ME60-X16

ME60-X8A

ME60-X16A

尺寸(宽×深×高)

· DC:442mm × 650mm × 175mm(4U)

· AC:442mm × 650mm × 220mm(5U)

· 442mm × 650mm × 620mm(14U)(机箱主体尺寸)

· 442mm × 770mm × 620mm(14U)(包括机箱前后的装饰件、走线架等)

· 442mm × 650mm × 1420mm(32U)(机箱主体尺寸)

· 442mm × 770mm × 1420mm(32U)(包括机箱前后的装饰件、走线架等)

· 442mm × 650mm × 930mm(21U)(机箱主体尺寸) 442mm × 750mm × 930(21U)(包括机箱前后的装饰件、走线架等)

· 442mm × 650mm × 1778mm(40U)(机箱主体尺寸) 442mm × 750mm × 1778mm(40U)(包括机箱前后的装饰件、走线架等)

重量(空配)

· DC:12kg

· AC:20kg

25.8kg (不包括拉手条)

69.6kg (不包括拉手条)

· DC:68.1kg(不包括拉手条)

· HVDC&AC:63.7kg(不包括拉手条)

· DC:120.5kg(不包括拉手条)

· HVDC&AC:111.7kg(不包括拉手条)

重量(满配)

· DC:42kg

· AC:52kg

136kg

279kg

· [1T bundle] DC:209kg

· [1T bundle]HVDC&AC:206.5kg

· [1T bundle] DC:399.4kg

· [1T bundle] HVDC&AC:395.1kg

安装机柜标准

可安装在19"标准800mm深机柜中,默认安装华为2.2米高N68E机柜

可安装在19"标准800mm深机柜中,默认安装华为2.2米高N68E机柜

可安装在19"标准800mm深机柜中,默认安装华为2.2米高N68E机柜

· 可安装在19"标准800mm深机柜中,默认安装华为2.2米高N68E机柜

· 可安装在19"标准800mm深机柜中,默认安装华为2.2米高N68E机柜

典型功耗

· DC:800 W(BSUF-51满配)

· AC:950 W(BSUF-51满配)

· DC:920 W(BSUF-100满配)

· AC:1070 W(BSUF-100满配)

3220 W(BSUF-240满配)

6210 W(BSUF-240满配)

· 4110 W(BSUF-240满配)

· 4770 W(BSUF-480满配)

· 7720 W(BSUF-240满配)

· 9040 W(BSUF-480满配)

· 12390 W(MSUI-1T满配)

典型散热值

· DC:2595.5 BTU/hour(BSUF-51满配)

· AC:3082.2 BTU/hour(BSUF-51满配)

· DC:2984.9 BTU/hour(BSUF-100满配)

· AC:3471.5 BTU/hour(BSUF-100满配)

10447 BTU/hour(BSUF-240满配)

20147.9 BTU/hour(BSUF-240满配)

· 13334.6 BTU/hour(BSUF-240满配)

· 15475.9 BTU/hour(BSUF-480满配)

· 25046.9 BTU/hour(BSUF-240满配)

· 29329.6 BTU/hour(BSUF-480满配)

· 40198.4 BTU/hour(MSUI-1T满配)

直流输入电压

· 电压范围: -38.4V~-72V

· 额定电压:-48V/-60V

· 电压范围: -38.4V~-72V

· 额定电压:-48V/-60V

· 电压范围: -38.4V~-72V

· 额定电压:-48V/-60V

· 电压范围:-40V~-72V

· 额定电压:-48V/-60V

· 电压范围:-40V~-72V

· 额定电压:-48V/-60V

交流输入电压

· 电压范围:180V~264V

· 额定电压:200V~240V

· 电压范围:180V~264V

· 额定电压:200V~240V

· 电压范围:180V~264V

· 额定电压:200V~240V

· 电压范围:180V~264V

· 额定电压:200V~240V

· 电压范围:180V~264V

· 额定电压:200V~240V

高压直流输入电压

-

-

-

· 电压范围:192~288V,264~400V

· 额定电压:240V/380V

· 电压范围:192~288V,264~400V

· 额定电压:240V/380V

MTBF

34.76年

33.89年

34.11年

36.23年

36.39年

MTTR

0.5小时

0.5小时

0.5小时

0.5小时

0.5小时

可用度

0.999998358

0.999998316

0.999998327

0.999998425

0.999998431

槽位数

5

11

22

12

22

主控板冗余

1:1

1:1

1:1

1:1

1:1

交换板冗余

2+1

3+1

3+1

3+1

风扇冗余

短期40度单风扇失效(AC/DC均含一个风扇框,2个风扇)

· 2个风扇框

· 短期40度单风扇框失效

· 2个分区

· 2个风扇框/分区,每分区短期40度单风扇框失效

· [1T bundle] 3个风扇框,短期40度单风扇框失效

· [1T bundle] 2个分区,3个风扇框/分区,每分区短期40度单风扇框失效

电源冗余

1+1

2+2

4+4

· [1T bundle] DC: 5+1

· [1T bundle] HVDC&AC: 4+1

· [1T bundle] DC: 9+1

· [1T bundle] HVDC&AC: 7+1

工作环境温度

· 长期: 0°C~45°C

· 短期: -5°C~55°C

· 备注:Restriction on the temperature variation rate: 30 °C/hour

· 长期: 0°C~45°C

· 短期: -5°C~55°C

· 备注:Restriction on the temperature variation rate: 30 °C/hour

· 长期: 0°C~45°C

· 短期: -5°C~55°C

· 备注:Restriction on the temperature variation rate: 30 °C/hour

· 长期: 0°C~45°C

· 短期: -5°C~55°C

· 备注:Restriction on the temperature variation rate: 30 °C/hour

· 长期: 0°C~45°C

· 短期: -5°C~55°C

· 备注:Restriction on the temperature variation rate: 30 °C/hour

存储温度

-40°C~70°C

-40°C~70°C

-40°C~70°C

-40°C~70°C

-40°C~70°C

工作环境相对湿度

· 长期:5% to 85% RH, non-condensing

· 短期:5% to 95% RH, non-condensing

· 长期:5% to 85% RH, non-condensing

· 短期:5% to 95% RH, non-condensing

· 长期:5% to 85% RH, non-condensing

· 短期:5% to 95% RH, non-condensing

· 长期:5% to 85% RH, non-condensing

· 短期:5% to 95% RH, non-condensing

· 长期:5% to 85% RH, non-condensing

· 短期:5% to 95% RH, non-condensing

存储相对湿度

5% to 95% RH, non-condensing

5% to 95% RH, non-condensing

5% to 95% RH, non-condensing

5% to 95% RH, non-condensing

5% to 95% RH, non-condensing

长期工作海拔高度

≤4000m(当海拔高度在1800m~4000m之间时,每升高220m,设备运行温度降低1℃)

≤4000m(当海拔高度在1800m~4000m之间时,每升高220m,设备运行温度降低1℃)

≤4000m(当海拔高度在1800m~4000m之间时,每升高220m,设备运行温度降低1℃)

≤4000m(当海拔高度在1800m~4000m之间时,每升高220m,设备运行温度降低1℃)

≤4000m(当海拔高度在1800m~4000m之间时,每升高220m,设备运行温度降低1℃)

存储海拔高度

小于5000米

小于5000米

小于5000米

小于5000米

小于5000米



1. “尺寸”参数项,“宽”为不带挂耳的尺寸。

2. 温度、湿度的测量点,是指在机架前后没有保护板的情况下,距地板以上1.5m和距机架前方0.4m处测量的数值。

3. 短期是指连续不超过96小时和每年累计不超过15天。超过上述值为长期。

4. “重量(满配)”中的Bundle指标值包含满配接口板的重量。

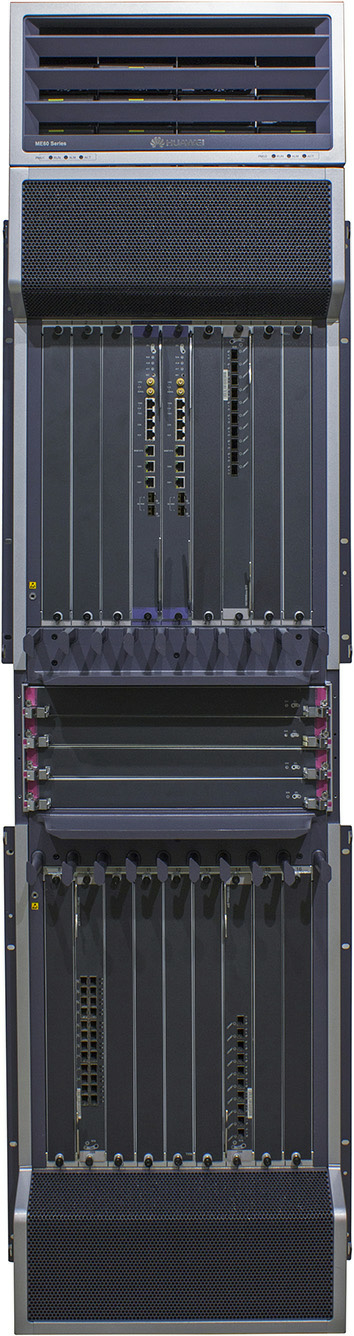

ME60-X16A

概述







表1 设备属性

产品型号

描述

BOM

型号

最低软件版本

ME60-X16A DC

ME60-X16A一体化直流机箱组件(含4个风扇框)

02350RHA

ME0B0BKP1671

V800R008C10

ME60-X16A AC

ME60-X16A一体化交流机箱组件(含4个风扇框)

02350RHB

ME0B0BKP1672

V800R008C10

ME60-X16A HVDC

ME60-X16A一体化高压直流机箱组件(含4个风扇框)

02351CBN

ME0B0BKP1673

V800R009C10
