华为通信电源ETP48200直流开关电源技术参数

华为通信电源ETP48200直流开关电源技术参数不间电源20KVA机架式1户外通信电源机柜,室外一体化电池仓,ETC机柜,外一体化电池仓机柜高速ETC机柜,前后开门机柜,室外通信机柜,铁塔基站机柜2室外通信电源机柜,室外电池仓,3室外一体化机柜,户外通信机柜

4室外空调机柜,空调机柜,户外机柜,户外设备机柜,5G户外一体化机柜,室外电源机柜,室外设备机柜,室外综合机柜,户外防水机柜,室外恒温机柜,室外网络设备机柜,室外交换机机柜,直流空调机柜,楼顶机柜,落地机柜,交流空调机柜,嵌入式电源  锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜   网络机柜  锂电池 UPS  高频开关电源   通信电源  嵌入式电源  网络机柜  室内机柜 锂电www.zjjjdy.com.cn    www.hwtxdy.net

华为通信电源ETP48200,华为48V直流开关电源

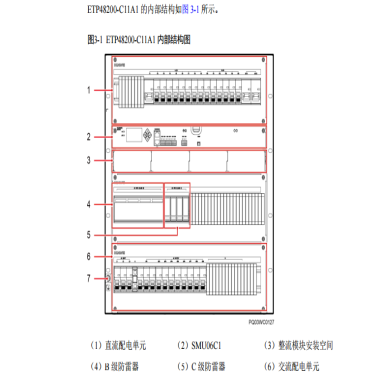

ETP48200-C11A1 系统配置 项目 系统配置 插框

 3U 直流配电空间

 1U 监控单元

 1U 整流模块安装空间

 6U 交流配电空间 配电单元

 交流配电:交流输入空开,交流输出空开

 直流配电:重要负载支路(BLVD),次要负载支路 (LLVD),电池支路 监控单元 SMU06C1 整流模块 最大可配置 4 个 R4850N6 或 R4850G6 整流模块 交流防雷器

 B 级防雷,标称雷击放电电流 40kA,最大雷击放电电流 100kA,8/20μs

 C 级防雷,标称雷击放电电流 20kA,最大雷击放电电流 40kA,8/20μs 直流防雷板 差模 10kA,共模 20kA,8/20μs.



项目 配电规格 输入制式 220/380V AC 三相四线 交流配电

 交流输入空开:1 路 63A/3P

 交流输出空开:1 路 32A/3P,4 路 6A/1P,3 路 16A/1P,1 路 10A/1P 直流配电

 BLVD 空开:2 路 32A/1P,4 路 16A/1P ETP48200-C11A1 用户手册 3 部件介绍 文档版本 01 (2014-11-21) 11 项目 配电规格

 LLVD 空开:1 路 100A/1P,4 路 63A/1P,4 路 32/1P 电池支路 2 路 125A/1P 空开



ETP48200-C5B7 产品介绍

产品介绍

2.1 产品概述 ETP48200-C5B7 是盒式电源系统,给–48V DC 系列的通信设备供电。 2.2 系统特点

 电压范围宽 160V AC~280V AC

 完善的电池管理功能

 网络化设计,提供一路 COM 接口、一路 RS485/RS232 接口

 支持华为网管协议和电总协议,可与华为 NetEco 网管、M2000 网管或第三方网管 通信,组网灵活,可实现远程管理,无人值守

 支持 LCD 界面显示、按键操作

 支持整流模块热插拔

 整流模块功率因数值达 0.99 2.3 系统配置  系统配置 项目 系统配置 插框

 3U 整流模块安装空间

 1U 监控单元

 5U 交直流配电空间 配电单元

 交流配电:交流输入空开,交流输出空开及端子

 直流配电:重要负载支路(BLVD),次要负载支路 (LLVD),电池支路 监控单元 SMU06C1

ETP48200-C5B7  2 产品介绍 文档版本 8 项目 系统配置 整流模块 最大可配置 6 个 R4830N2 或 R4830G1 整流模块 防雷器 交流防雷:标称雷击放电电流 20kA,最大雷击放电电流 40kA, 8/20μs,预留 B 级防雷器(30kA/60kA)安装位置 直流防雷:差模 10kA,共模 20kA,8/20μs



产品概述 ETP48200-C5B6 是盒式电源系统,给–48V DC 系列的通信设备供电,最大输出电流为 200A。

2.2 型号说明 ETP48200-C5B6 的型号说明如图 2-1 所示。 图2-1 型号说明

2.3 系统特点

  电压范围宽 85V AC~300V AC

 完善的电池管理功能

 网络化设计,提供一路 COM 接口、一路 RS485/RS232 接口

 支持华为网管协议和电总协议,可与华为 NetEco 网管、M2000 网管或第三方网管 通信,组网灵活,可实现远程管理,无人值守  支持 LCD 界面显示、按键操作 ETP48200-C5B6 用户手册 2 产品介绍

 支持整流模块热插拔

 整流模块功率因数值达 0.99 2.4 工作原理 电源系统工作原理示意图如图 2-2 所示,交流电通过交流配电单元进入整流模块,整 流模块将交流电转成–48V 直流电,由直流配电单元给多路负载供电。 交流电供应正常的情况下,整流模块除了给直流负载供电外,还为电池提供充电电 流。当交流电断电时,整流模块停止工作,由电池给直流负载供电。交流电恢复后, 整流模块重新给直流负载供电,并对电池进行充电,补充消耗的电量。 监控单元实时监控电源系统各部件的运行状态,并进行相应的智能控制,如有异常, 及时上报告警信号。

2.5 系统配置 ETP48200-C5B6 系统配置。

ETP48200-C5B6 用户手册 2 产品介绍

1 ETP48200-C5B6 系统配置 项目 系统配置 插框

 3U 配电空间

 1U 监控单元

 1U 整流模块安装空间 配电单元

 交流配电:交流输入空开

 直流配电:重要负载支路(BLVD),次要负载支路 (LLVD),电池支路 监控单元 SMU06C1 整流模块 最大可配置 4 个 R4850N2 或 R4850G2 整流模块 防雷器 交流防雷:标称雷击放电电流 20kA,最大雷击放电电流 40kA, 8/20μs 直流防雷:差模 10kA,共模 20kA,8/20μs

项目 配电规格 输入制式 220/380V AC 三相四线兼容 220V AC 单相 交流配电 1 路 63A/3P 空开 直流配电

 BLVD 空开:1 路 80A/1P,2 路 32A/1P,1 路 10A/1P  LLVD 空开:1 路 80A/1P,6 路 32A/1P 电池支路 2 路 125A/1P 空开.
