华为SMU02B1通信电源监控单元 SMU02B1监控模块

华为SMU02B1通信电源监控单元 SMU02B1监控模块不间电源20KVA机架式1户外通信电源机柜,室外一体化电池仓,ETC机柜,外一体化电池仓机柜高速ETC机柜,前后开门机柜,室外通信机柜,铁塔基站机柜2室外通信电源机柜,室外电池仓,3室外一体化机柜,户外通信机柜

4室外空调机柜,空调机柜,户外机柜,户外设备机柜,5G户外一体化机柜,室外电源机柜,室外设备机柜,室外综合机柜,户外防水机柜,室外恒温机柜,室外网络设备机柜,室外交换机机柜,直流空调机柜,楼顶机柜,落地机柜,交流空调机柜,嵌入式电源  锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜   网络机柜  锂电池 UPS  高频开关电源   通信电源  嵌入式电源  网络机柜  室内机柜 锂电www.zjjjdy.com.cn    www.hwtxdy.net

  华为SMU02B1

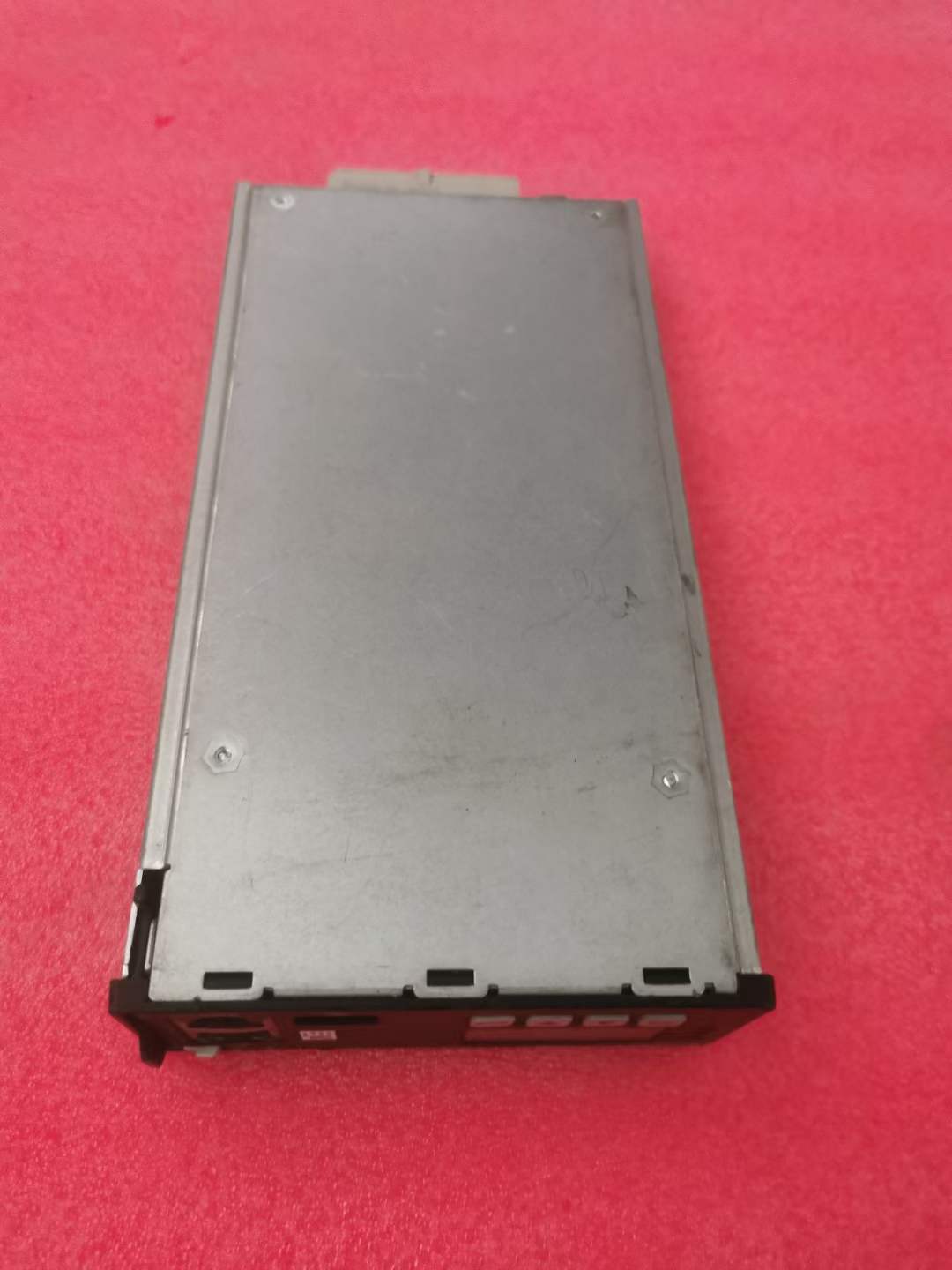

  拆机

  华为SMU02B1监控模块

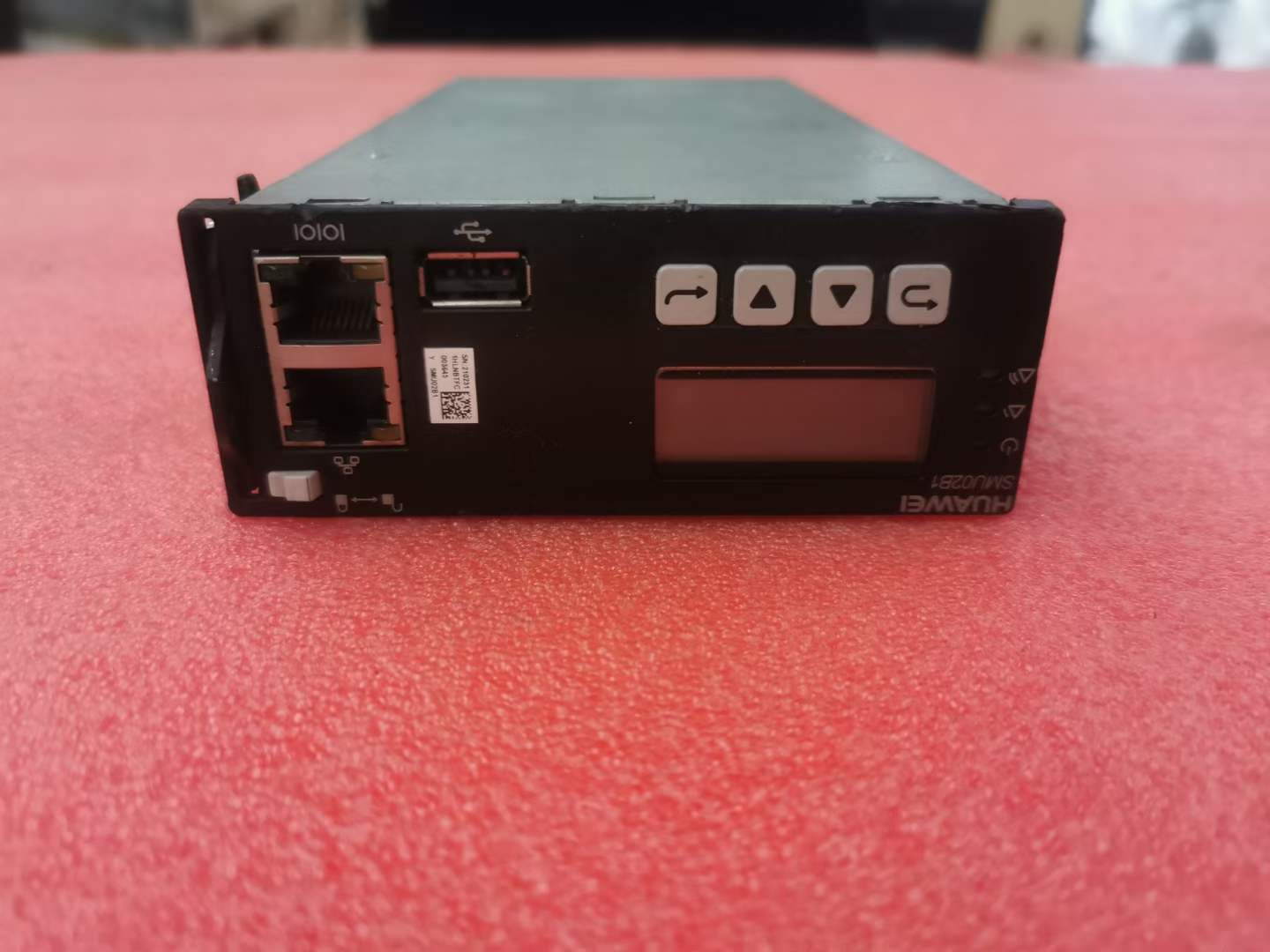

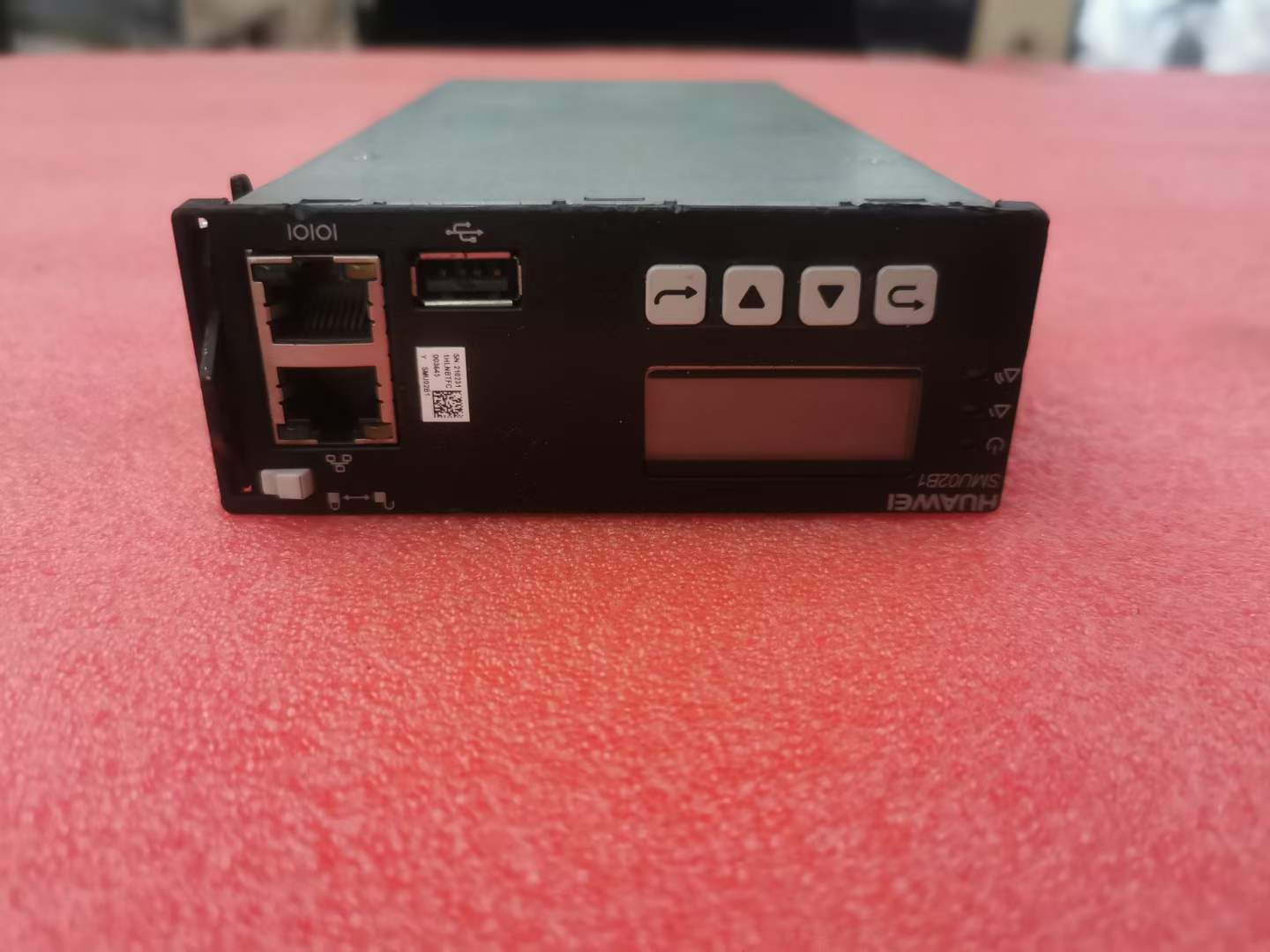

  SMU02B1 华为监控模块 SMU02B 监控模块SMU02B 面板图2-1 SMU02B面板

(1)运行指示灯(2)次要告警指示灯(3)重要告警指示灯
(4)按键(5)USB接口(该端口支持安全保护机制)(6)通信口RS485/RS232
(7)把手(8)拨销(9)通信口FE
(10)液晶显示屏

  指示灯表2-1 面板指示灯说明

名称颜色状态说明
运行指示灯绿色常灭监控模块故障或无直流输入
慢闪(0.5Hz)监控模块正常工作,与上位机通信正常

快闪(4Hz)监控模块正常工作,与上位机通信不正常

次要告警指示灯黄色常灭无次要告警和提示告警
常亮有次要告警或提示告警

重要告警指示灯红色常灭无紧急告警和重要告警
常亮有紧急告警或重要告警

  按键表2-2 按键说明

按键名称说明

向上键按向上键或向下键可以翻阅菜单或选择参数。

向下键

返回键按返回键可退回上一级菜单并且不保存所设置的参数。

确认键在系统信息界面时,按确认键可进入主菜单。 在主菜单中按确认键可进入下一级子菜单。 在子菜单设置参数时按确认键可以保存参数。
说明: 30秒内无按键操作LCD背光灯关闭。 1分钟内无按键操作需重新登录。 设置参数时长按或,参数值将快速增加或减小。 同时按下和并持续10s,可重启SMU。 同时按下和(或)并持续2s,可提高(或降低)LCD对比度。

  USB接口在USB接口中插入开站专用U盘,可进行快速开站,导入导出配置文件,导出运行日志和软件升级等操作。通过USB接口安装WIFI模块后,可实现近端手机APP或Web接入功能,方便开站。通信接口表2-3 通信口说明

通信口通信参数通信协议
FE口10M/100M自适应HTTPS协议、NetEco网管协议、SNMP协议、TCP-Modbus协议
RS485/RS232口波特率:1200bit/s、2400bit/s、4800bit/s、9600bit/s、14400bit/s、19200bit/s、115200bit/s主从协议、电总协议、Modbus协议
说明: 以上端口都支持安全保护机制。

  图2-2 通信接口引脚定义表2-4 FE口引脚定义

引脚信号说明
1TX+FE发送数据
2TX-
3RX+FE接收数据
6RX-
4、5、7、8

  表2-5 RS485/RS232口引脚定义

引脚信号说明
1TX+RS485发送数据
2TX-
4RX+RS485接收数据
5RX-
3RX232RS232接收数据
7TX232RS232发送数据
6PGND地(PE)
8
监控单元功能介绍
监控模块SMU02B、SMU02B1SMU02B、SMU02B1(以下简称“SMU”)是一款体积小巧的监控模块,支持对华为盒式和柜式电源系统进行监控管理。 SMU可通过LCD、Web、LIVE APP和华为NetEco进行站点电源系统管理。
用户接口模块UIM02C/UIM02D提供传感器接口、RS485接口、输入/输出干接点接口,用于管理电源系统柜内环境和告警上报等。
网络IO模块NIM02D提供传感器接口和FE接口,用于连接网管、智能设备,如IP摄像头。
通信扩展模块NIM01C提供无线天线接口、12V带电COM接口,用于管理智能电子门锁、摄像头和告警上报等。
通信扩展模块CIM02C提供12V带电COM接口,用于连接智能设备等。

  设备型号 SMU02B 接口类型 RJ45,485接口 接线说明 1、4接A,2、5接B 协议名称 SMU02B 串口参数 地址1,数据位8,停止位1,无校验,波特率9600 备注:开关电源需要设置协议,设置密码000001。通信协议类型需要改成电总协议,地址改为1。SMU02B串口要接下面的那个网络。SMU02B后期有些新设备,FSU需要选择设备型号为SMU06C才能正常。SMU02B1 华为监控模块 SMU02BSMU02B1 Huawei Monitoring Module SMU02BMonitoring module SMU02BpanelFigure 2-1 SMU02B Panel(1) Operating indicator (2) Secondary alarm indicator (3) Important alarm indicator(4) Keyboard (5) USB interface (which supports security protection mechanism)(6) Communication port RS485/RS232(7) Handle (8) Distribution (9) Communication Port FE(10) LCDIndicator lightTable 2-1 Instructions for Panel IndicatorsNamecolourstateExplainRunning indicatorgreenFrequent destructionMonitoring module failure or no DC inputSlow flash (0.5Hz)华为SMU02B1通信电源监控单元 SMU02B1监控模块华为SMU02B1通信电源监控单元 SMU02B1监控模块华为SMU02B1通信电源监控单元 SMU02B1监控模块
