华为MTS9303A-HX10A1室外5G基站扩展机柜

  一丶产品简介

  多功能通信系统MTS(multiple telecommunication system)为无线通信站点提供户外物理工作环境、安全系统和监控组网的整体解决方案,集成了户外机柜、温控设备、通信电源、监控、网管系统、交直流配电、防雷等功能,并为用户预留足够的安装空间。MTS是一系列高效、智能、一体化站点解决方案。

  产品特点如下:· 高效站点,电池休眠,高效高密整流模块,智能站点,通过远程网管管理站点,BoostLi储能模块,状态监测,告警管理,异常保护,信息上报,并联使用,均衡功能,电子标签,防盗功能,强制下电功能,维护模式,激活功能

  机柜指标

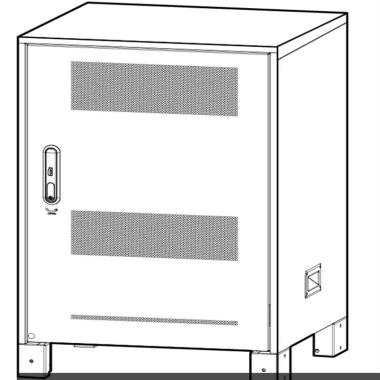

华为MTS9303A-HX10A1室外5G基站扩展电源机柜

  项目




  指标




  机柜外尺寸(高×宽×深)




  1000mm×650mm×650mm(包含底座)




  机柜重量




  <80kg(不含整流模块)




  用户空间




  11U




  温控方式




  热交换




  防护等级




  IP55




  二丶设备配置

华为MTS9303A-HX10A1室外5G基站扩展电源机柜

  (1)门磁传感器




  (2)机柜接地排




  (3)用户设备安装空间




  (4)走线孔




  (5)内循环风扇




  (6)电源插框




  (7)外循环风扇






华为MTS9303A-HX10A1室外5G基站扩展电源机柜

  三丶技术参数

  环境指标

  项目

  规格

  工作温度

  MTS9302A-HD16A1,MTS9302A-HD16A1-3960-001,MTS9300A-XD10A1,MTS9302A-DX16A1:

  铅酸电池:–10℃~+45℃+1120W/㎡太阳辐射

  锂电池:0℃~+45℃+1120W/㎡太阳辐射

  MTS9302A-HD10A1:

  铅酸电池:–10℃~+45℃+1120W/㎡太阳辐射;选配加热盒时–40℃~+45℃+1120W/㎡太阳辐射

  锂电池:0℃~+45℃+1120W/㎡太阳辐射;选配加热盒时–20℃~+45℃+1120W/㎡太阳辐射

  MTS9302A-HA16A1,MTS9303A-BX16A1,MTS9300A-XA10A1:

  铅酸电池:–40℃~+45℃+1120W/㎡太阳辐射

  锂电池:–20℃~+45℃+1120W/㎡太阳辐射

  MTS9302A-HX10A1,MTS9302A-HX10A1,MTS9303A-HX10A1,MTS9300A-HX10A1:–40℃~+45℃+1120W/㎡太阳辐射

  运输温度

  –40℃~+70℃

  贮存温度

  –40℃~+70℃

  工作湿度

  5%~95%(RH)

  贮存湿度

  5%~95%(RH)

  海拔要求

  -60m~4000m

  (在2000m~4000m环境下高温降额,每升高200m,工作温度降低1℃)

  噪声等级

  MTS9302A-HA16A1:满足GR487@45℃

  MTS9302A-HD16A1,MTS9302A-HD16A1-3960-001,MTS9302A-DX16A1,MTS9303A-BX16A1,MTS9302A-HX10A1,MTS9302A-HX10A1,MTS9302A-HD10A1,MTS9300A-HX10A1,MTS9300A-XD10A1,MTS9300A-XA10A1:满足GR487@50℃

  MTS9303A-HX10A1:满足欧标EST 300 7534.1E,城市等级GR487@45℃

  适用环境

  MTS9302A-HD10A1:C类环境,选配加热盒或锂电池时只支持B类环境

  MTS9302A-HD16A1,MTS9302A-HD16A1-3960-001,MTS9302A-HA16A1,MTS9302A-HX10A1,MTS9302A-HX10A1,MTS9303A-HX10A1,MTS9300A-HX10A1,MTS9300A-XA10A1:C类环境

  MTS9302A-DX16A1,MTS9303A-BX16A1,MTS9300A-XD10A1:B类环境

  其他要求

  没有导电尘埃和腐蚀性气体、没有爆炸危险

  灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-4(V2.2.1)Class 4.1要求

  电气指标

  项目

  规格

  交流输入

  输入制式

  MTS9302A-HD16A1,MTS9302A-HD16A1-3960-001,MTS9302A-HA16A1,MTS9302A-DX16A1,MTS9303A-BX16A1,MTS9302A-HX10A1,MTS9303A-HX10A1,MTS9302A-HD10A1:220/380V AC三相四线输入兼容220V AC单相

  MTS9302A-HX10A1:110V双火线

  输入电压

  三相:346V AC~519V AC/200V AC~240V AC

  单相:200V AC~240V AC

  双火线:110V AC

  输入频率

  频率范围:45Hz~66Hz;标称频率:50Hz/60Hz

  功率因数

  ≥0.99(负载≥50%)

  THD

  ≤5%(Vin=208V AC,220V AC,230V AC,50%-100% 负载)

  直流输出

  输出电压范围

  –42V DC~–58V DC

  默认输出电压

  –53.5V DC

  输出功率

  参见整流模块输出功率,系统输出功率为配置整流模块个数与单个整流模块输出功率的乘积

  稳压精度

  ≤±1%

  纹波和噪声

  ≤200mVp-p

  均流不平衡度

  <±5%(50%~100%负载)

  交流输入保护

  交流输入过压保护点

  大于300V AC

  交流输入过压恢复点

  电压恢复到290V AC系统恢复输出

  交流输入欠压保护点

  小于85V AC

  交流输入欠压恢复点

  电压恢复到90V AC后系统恢复输出

  直流输出保护

  直流输出过压保护点

  范围为–58.5V DC~–60.5V DC

  内部故障过压时,模块锁死;

  外部电压达到–63V以上,且持续500ms以上,模块锁死。

  交流防雷

  标称雷击放电电流20kA,雷击放电电流40kA,8/20μs

  直流防雷

  差模10kA,共模20kA,8/20μs

  安规设计

  满足标准EN60950-1,EN60950-22,GB 4943-2001

  MTBF

  20万小时(25℃)

  华为MTS9303A-HX10A1室外5G基站扩展机柜,华为MTS9303A-HX10A1室外柜,华为室外柜

  EMC指标

  项目

  规格

  电磁干扰(EMI)

  传导干扰

  Class B,满足EN55032:2012/AC:2013标准

  辐射干扰

  Class B,满足EN55032:2012/AC:2013标准

  谐波电流

  EN61000-3-12: 2011

  电压波动和闪烁

  EN61000-3-11: 2000

  EMS

  静电放电抗扰性(ESD)

  EN61000-4-2: 2008

  B判据;接触放电:6kV;空气放电:8kV

  R判据;接触放电:8kV;空气放电:15kV

  电快速脉冲群抗扰性(EFT)

  EN61000-4-4: 2004,B判据

  交流电源口±2kV,直流电源口±2kV,信号口±1kV

  辐射抗扰性(RS)

  EN61000-4-3: 2010,A判据

  10V/m

  传导抗扰性(CS)

  EN61000-4-6: 2006,A判据

  交直流电源口满足10V的指标要求,信号口满足3V指标要求

  浪涌抗扰性(SURGE)

  EN61000-4-5: 2005,B判据

  交流电源端口:差模±6kV,共模±6kV,8/20μs

  直流电源端口:差模±2kV,共模±4kV,8/20μs

  信号端口:共模1kV,8/20μs

  电源跌落抗扰度(DIP)

  满足EN61000-4-11: 2004标准要求

  四丶安装要求

  安装地点应符合以下要求:

  ? 机柜选址不宜在温度高、有灰尘、有有害气体、易燃、易爆、易受电磁干扰(大型雷达站、发 射电台、变电站)及电压不稳的环境中,应尽量避开经常有大震动的地方,如火车轨道旁边。

  ? 机柜安装点不要靠近污染源、海边、高速公路,距离要求>500m 。 机柜避免安装在易腐蚀的地 区,如化工厂的下风方向、加油站、排污沟、 毛皮厂。

  ? 安装点不要靠近树或者其它植物,减少杂物堵塞进风口的可能性,影响设备正常工作。

  ? 在容易积雪的安装点,建议适当提高安装地基,防止影响机柜门开启。

  ? 在容易积水的安装点,建议适当提高安装地基,防止机柜底部进水。

  ? 为了避免机柜的噪音影响住户,建议安装点与住户之间的距离>10m,并且不影响住户。

  ? 在进行工程设计时,应根据通信网络规划和通信设备的技术要求,综合考虑水文、地质、地震、 电力、交通等因素,选择符合通信设备工程环境设计要求的地址。

  机柜外部的环境符合以下要求:

  ? 温度: -33℃~+50℃ 或-33℃~ +45℃+太阳辐射

  ? 相对湿度:8%~100%

  ? 湿度:0.03g/m3~30g/m3

  ? 温度变化率:≤0.5℃/min ? 气压:70kPa~106kPa ? 太阳辐射:≤1120W/m2 ? 风速:≤45m/s

  安装蓄电池时必须严格按照相关的操作说明进行,金属安装工具(如扳手)必须用绝缘胶带 包裹,任何短路对人员和设备都会造成严重后果。

  ? 布放蓄电池电源线前,请确保蓄电池开关处于“OFF”状态。

  ? 确保单只蓄电池、蓄电池之间以及蓄电池与电源系统之间的连接和极性正确。 ? 若蓄电池舱加热盒在蓄电池后安装,安装前,需要将蓄电池的前端往右靠,安装好加热盒后 恢复蓄电池间距为10mm左右。

  ? 蓄电池安装完成以后,在软件调测时一定要配置蓄电池参数,否则会影响蓄电池寿命。
