华为通信电源TP48200B高频开关电源柜技术参数

华为通信电源TP48200B高频开关电源柜技术参数不间电源20KVA机架式1户外通信电源机柜,室外一体化电池仓,ETC机柜,外一体化电池仓机柜高速ETC机柜,前后开门机柜,室外通信机柜,铁塔基站机柜2室外通信电源机柜,室外电池仓,3室外一体化机柜,户外通信机柜

4室外空调机柜,空调机柜,户外机柜,户外设备机柜,5G户外一体化机柜,室外电源机柜,室外设备机柜,室外综合机柜,户外防水机柜,室外恒温机柜,室外网络设备机柜,室外交换机机柜,直流空调机柜,楼顶机柜,落地机柜,交流空调机柜,嵌入式电源  锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜   网络机柜  锂电池 UPS  高频开关电源   通信电源  嵌入式电源  网络机柜  室内机柜 锂电www.zjjjdy.com.cn    www.hwtxdy.net

“华为TP48200B48V200A室内通信电源”参数说明



是否有现货:认证:CE
用途:工作站类型:网络通信
风格:有线型号:TP48200B
规格:4*50A商标:HUAWEI
包装:原厂包装48V通信电源华为:华为TP48200B48V200A室内通信电源
华为通信室内电源:华为TP48200B48V200A室内通信电源输入电压交流220V:华为TP48200B48V200A室内通信电源
共4个模块*50A=200A:华为TP48200B48V200A室内通信电源输出电压直流48V:华为TP48200B48V200A室内通信电源
电池组输入电压48V:华为TP48200B48V200A室内通信电源单模块输出电流0~50A:华为TP48200B48V200A室内通信电源
48V华为通信室内电源:华为TP48200B48V200A室内通信电源华为48V通信电源:华为TP48200B48V200A室内通信电源
单模块最大输出48V50A:华为TP48200B48V200A室内通信电源





“华为TP48200B48V200A室内通信电源”详细介绍

室内电源

华为室内直流电源系统,可以为无线接入网站点、有线接入网站点、汇聚层机房和行业客户通信机房提供稳定可靠供电保障。华为室内电源系统采用一体化集成设计,系统采用业界效率领先的98%整流模块,额定输出容量200A~600A

【产品参数】

品牌:华为

【详细描述】

 华为TP482000B开关电源机柜-技术参数

华为开关电源机柜TP48200B/技术参数

MODUL:TP48200B

TYPE:TP48200B-L20D2

INPUTl~100-120/200-240V:2W"-50/60Hz:115A

OUTPUT:--48V:300A Max



产品特点:

1.整流模块效率>96%,节能减排

2.完善的模块休眠功能,进一步提高系统效率

3.超宽的整流模块工作温度:-40~+75oC,55oC不降额

4.模块支持热插拔,安装维护便利

5.智能化蓄电池管理和电池保护,延长电池使用寿命

6.丰富的信号接口,通过干接点、串口或网络接口实现远程管理

7.可通过华为主设备实现带内传输组网,节省传输资源,提高电

源网管可靠性

8.灵活匹配各种室内安装场景

9.32U内置电池和主设备空间,有效利用机房面积(一体化电源)

-------------------------------------------------------


 产品类别:TP48200B-N20B2

尺寸600mm*600mm*2000

重量:-100Kg(不含整流模块与蓄电池)

制冷方式:自然散热

安装方式:防静电地板那幢,地面安装

走线方式:上进线,上出线

维护方式:前操作,前维护,支持靠墙

保护等级:IP20

电池空间:16U(2组*150AH)

设备空间:16U(支持收容无线或网络设备)

输入模式:220/380V三相四线 220V单相

输入电压:85VAC~300VAC(相电压)

输入频率:45~66Hz,额定值:50Hz/60Hz

输入方式:空开:1*63A/3P

交流防雷:20kA/40kA,8/20us

PVDU输入(太阳能模式下配置)空开:4*63A1P

输出电源-42~-58VDC,额定值:-53.5VDC

最大容量:12KW(4*3000W)

电池支路:空开:2X125A/1P

blob:http://m.b2b168

一次下电支路:空开2x80A/1P,1x32A/1P,2x20A1P

二次下电支路:空开2x32A1P,3x16A/1P,1x10A/1P

直流防雷:10kA/20kA,8/20us

额定功率:3000W(176Vac~290Vac)

   整流模块PSU/太阳能模块SSU                     效率:PSU-96:    SSU:高达百分之98.5

尺寸105mm*281mm*40.8mm

重量:-2kg

监控模块               通信端口:RS232,RS485,FE   储存能力50000条历史告警记录

显示模块:LCD

环境指标

储存温度:-40C~+70C

工作湿度:百分之5~百分之95

工作海拔:0~4000米

blob:http://m.b2b168

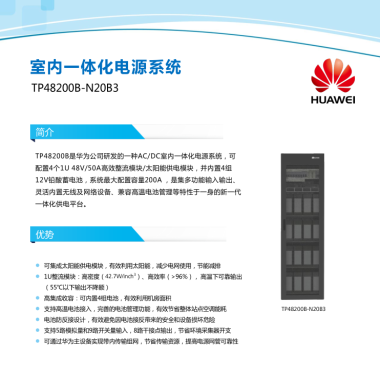

华为TP48200B简介:

TP48200B是华为公司研发的一种AC/DC室内一体化电源系统,可配置4个1U48V/50A高效整流模块/太阳能供电模块,并内置2组12V铅酸蓄电池,系统最大配置容量200A,是集多功能输入输出,灵活内置无线及网络设备,兼容高温电池管理等特性于一身的新一代一体化供电平台

华为TP48200B优势:

可集成太阳能供电模块,有效利用太阳能,减少电网使用,节能减排

blob:http://m.b2b168

1U整流模块:精密度 42.7W/inch,高效率 -百分之96,高温下可靠输出不降额

高集成收容:可内置2组电池,16U用户空间可实现主设备,48-24V二次下电源的集成收容,有效利用机房面积

支持高温电池接入,完善的电池管理功能,有效节省整体站点空调能耗

电池防反接设计,有效避免因电池接反带来的安全和设备损坏危险

支持5路模拟量和9路开关量输入,8路干接点,节省环境采集器开支

简单:单柜收容电源、电池与主设备,节省占地;集成多路动力环境监控接口,支持带内传输,节省投资,便于管理; 华为TP48200B-N20D4室内一体化高频开关电源柜

高效:系统采用业界效率领先的98%整流模块 ,55oC输出不降额;可集成太阳能供电模块,有效利用太阳能,减少电网使用,节能减排; 华为TP48200B-N20D4室内一体化高频开关电源柜

可靠:电源系统55oC输出不降额、85~300V超宽工作电压范围、500V耐高压,适应各类恶劣电网场景;失效率远低于业界平均水平,节省维护成本 ;电子标签功能,便于资产管理及质量问题回溯。

设备配置室内电源包括必配的电源机柜和整流模块,还包括选配的电池、机柜外线缆和传感器等。

电源机柜:包括机柜内线缆、交流输入和直流输出配电单元与监控模块。

整流模块:根据不同需求,有经济配置与标准配置可选。由负载功率和电池最大充电功率决定整流模块类型和数量。华为TP48200B-N20D4室内一体化高频开关电源柜

电池:根据负载功率和备时时间要求选配电池。

机柜外线缆:包括交流线、电池线(TP48300B和TP48600B要配)和地线。具体的发货配置应该依据工堪数据。 华为TP48200B-N20D4室内一体化高频开关电源柜

传感器:根据需要选配。对TP48200B,包括电池温度、环境温湿度、门磁开关、烟感和水浸传感器;对于TP48300B和TP48600B,包括电池温度、烟感、环境温度传感器。

技术规格

华为TP48200B-N20D4室内一体化高频开关电源柜

产品型号

华为TP48200B-N20D4室内一体化高频开关电源柜

TP48200B-N20D4


TP48300B-N16C1

TP48400B-N20B3


TP48600B-N20B1

系统尺寸(宽 × 深 × 高)

华为TP48200B-N20D4室内一体化高频开关电源柜

600mm × 600mm × 2000mm


400mm × 600mm × 1600mm

600mm × 600mm × 2000mm


600mm × 600mm × 2000mm

空机柜重量

华为TP48200B-N20D4室内一体化高频开关电源柜

≤100Kg

华为TP48200B-N20D4室内一体化高频开关电源柜

≤60Kg

≤100Kg


≤131Kg

整流模块配置最大4 × 50A最大6 × 50A最大8 × 50A最大12 × 50A

交流输入制式


220/380Vac三相,220Vac单相


220/380Vac三相四线

220/380Vac三相,220Vac三相三线


220/380V三相四线

交流输入空开1 × 63A/3P MCB1 × 63A/3P MCB(可选双路手动切换)1 × 63A/3P MCB1 × 125A/3P MCB

交流输入电压


85Vac~300Vac


85Vac~300Vac

85Vac~300Vac


85Vac~300Vac

交流输入频率


45Hz~66Hz


45Hz~66Hz

45Hz~66Hz


45Hz~66Hz

最大容量12kW(4×3000W)18kW (6×3000 W)24kW(8×3000W)36kW(12×3000W)

直流输出电压


-42Vdc~-58Vdc


-42Vdc~-58Vdc

-42Vdc~-58Vdc


-42Vdc~-58Vdc

直流输出


一次下电支路:2 × 80A MCB,1 × 32A MCB,2 × 20A MCB

二次下电支路:2 × 32A MCB,3 × 16A MCB ,1 × 10A MCB

电池支路:2 × 125A MCB

一次下电支路:3 x 100A(熔丝), 1 × 32A MCB

二次下电支路:2 × 32A MCB, 2 × 10A MCB

电池支路:2 × 250A MCB

一次下电支路: 2 x 100A/1P,2 x 63A/1P,4 x 32A/1P,2 x 16A/1P

二次下电支路:4 x 63A/1P,2 x 16A/1P,2 x 10A/1P

电池支路:4 × 125A MCB

一次下电支路:4 x 160A(熔丝), 2 x 63A/1P MCB,6 x 32A/1P MCB,2 x 10A/1P MCB

二次下电支路:2 x 63A/1P MCB,2 x 32A/1P MCB,2 x 10A/1P MCB

电池支路:4 × 250A (熔丝)

工作温度-10℃~+45℃(包含内置电池)-20℃~+50℃-10℃~+45℃(包含内置电池)-10℃~+50℃(不含电池)

工作海拔范围0~4000m(海拔高度2000~4000m范围,每升高200m温度指标下降1℃)0~4000m(海拔高度2000~4000m范围,每升高200m温度指标下降1℃)0~4000m(海拔高度2000~4000m范围,每升高200m温度指标下降1℃)0~4000m(海拔高度2000~4000m范围,每升高200m温度指标下降1℃)

“华为TP48200B48V200A室内通信电源”其他说明

产品型号TP48200B-N20B2TP48300B-N16C1 TP48400B-N20B3TP48600B-N20B1

系统尺寸(宽 × 深 × 高)600mm × 600mm × 2000mm400mm × 600mm × 1600mm600mm × 600mm × 2000mm 600mm × 600mm × 2000mm

空机柜重量≤100Kg≤60Kg≤100Kg≤131Kg

整流模块配置最大4 × 50A最大6 × 50A最大8 × 50A最大12 × 50A

交流输入制式220/380Vac三相,220Vac单相220/380Vac三相四线220/380Vac三相,220Vac三相三线 220/380V三相四线

交流输入空开1 × 63A/3P MCB1 × 63A/3P MCB(可选双路手动切换)1 × 63A/3P MCB1 × 125A/3P MCB

交流输入电压85Vac~300Vac85Vac~300Vac85Vac~300Vac85Vac~300Vac

交流输入频率45Hz~66Hz45Hz~66Hz45Hz~66Hz45Hz~66Hz

最大容量12kW(4×3000W)18kW (6×3000 W)24kW(8×3000W)36kW(12×3000W)

直流输出电压-42Vdc~-58Vdc-42Vdc~-58Vdc-42Vdc~-58Vdc-42Vdc~-58Vdc

直流输出

一次下电支路:2 × 80A MCB,1 × 32A MCB,2 × 20A MCB 二次下电支路:2 × 32A MCB,3 × 16A MCB ,1 × 10A MCB 电池支路:2 × 125A MCB一次下电支路:3 x 100A(熔丝), 1 × 32A MCB 二次下电支路:2 × 32A MCB, 2 × 10A MCB 电池支路:2 × 250A MCB

一次下电支路: 2 x 100A/1P,2 x 63A/1P,4 x 32A/1P,2 x 16A/1P 二次下电支路:4 x 63A/1P,2 x 16A/1P,2 x 10A/1P 电池支路:4 × 125A MCB一次下电支路:4 x 160A(熔丝), 2 x 63A/1P MCB,6 x 32A/1P MCB,2 x 10A/1P MCB 二次下电支路:2 x 63A/1P MCB,2 x 32A/1P MCB,2 x 10A/1P MCB 电池支路:4 × 250A (熔丝)

工作温度-10℃~+45℃(包含内置电池)-20℃~+50℃-10℃~+45℃(包含内置电池)-10℃~+50℃(不含电池)

工作海拔范围0~4000m(海拔高度2000~4000m范围,每升高200m温度指标下降1℃)0~4000m(海拔高度2000~4000m范围,每升高200m温度指标下降1℃)0~4000m(海拔高度2000~4000m范围,每升高200m温度指标下降1℃)0~4000m(海拔高度2000~4000m范围,每升高200m温度指标下降1℃)..
