ETP48300-C9A1 V500R001


2 产品介绍 2.1 产品概述 ETP48300-C9A1 是盒式电源系统,给–48V DC 系列的通信设备供电,最大输出电流 为 300A。

ETP48300-C6A1

ETP48300-C4A1 V500R001

ETP48300-C6A1


2  产品介绍

2.1 产品概述

ETP48300-C9A1 是盒式电源系统,给–48V DC 系列的通信设备供电,最大输出电流

为 300A。

ETP48300-C9A1

用户手册  2 产品介绍

2.2 型号说明

图2-1 型号说明

2.3 系统特点

  模块电压输入范围宽 85V AC~300V AC

  完善的电池管理功能

  网络化设计,提供一路 FE 接口、一路 RS485/RS232 接口

  支持 SNMP、HTTPS 等多种协议,可与华为 NetEco 网管或第三方网管通信,组

网灵活,可实现远程监控,无人值守

  支持软件远程升级

  支持 LCD 界面显示、按键操作

  支持 WEB 界面操作

ETP48300-C9A1

用户手册  2 产品介绍


7

  支持用户界面多语言功能,如英语、中文、意大利语、法语、西班牙语、葡萄牙

语、俄语、德语、土耳其语等

  支持整流模块、监控模块热插拔

  整流模块功率因数值达 0.99

2.4 工作原理

电源系统工作原理示意图如图 2-2 所示,交流电通过交流配电单元进入整流模块,整

流模块将交流电转成–48V 直流电,由直流配电单元给多路负载供电。

交流电供应正常的情况下,整流模块除了给直流负载供电外,还为电池提供充电电

流。当交流电断电时,整流模块停止工作,由电池给直流负载供电。交流电恢复后,

整流模块重新给直流负载供电,并对电池进行充电,补充消耗的电量。

监控单元实时监控电源系统各部件的运行状态,并进行相应的智能控制,如有异常,

及时上报告警信号。

图2-2 电源系统工作原理示意图

ETP48300-C9A1

用户手册  2 产品介绍


8

2.5 系统配置

表2-1 系统配置

项目  系统配置

适用环境  室内 B 类环境

插框

3U 直流配电空间

1U 监控单元

2U 整流模块安装空间

3U 交流配电空间

配电单元

交流配电:交流输入空开,交流输出空开

直流配电:直流输出端子,重要负载支路(BLVD),

次要负载支路(LLVD),电池支路

整流模块  最大可配置 8 个 R4850N2 或 R4850G2 整流模块

监控模块  SMU02B

用户接口模块  UIM02C

交流防雷器  标称雷击放电电流 30kA,最大雷击放电电流 60kA,8/20μs

直流防雷板  差模 10kA,共模 20kA,8/20μs

  A 类环境:指温湿度受控的室内(包括有人居住的房间)。

  B 类环境:指不受控环境,即温湿度不受控的房间内或一般的室外环境,包括只有简单遮

蔽,如遮阳棚,湿度偶然会达到 100%的情况。

  C 类环境:指海洋上环境,或者污染源附近的陆地室外和只有简单遮蔽的环境。污染源附近

是指距离盐水(如海洋、盐水湖)3.7 公里,距离冶炼厂、煤矿、热电厂等重污染源 3 公

里,距离化工、橡胶、电镀等中等污染源 2 公里,距离食品、皮革、采暖锅炉等轻污染源 1

公里。

  D 类环境:指距离海岸边 500m 之内的环境。属于 C 类环境中的一种特定场景。

ETP48300-C9A1

用户手册  3 部件介绍


9

3  部件介绍

3.1 外观介绍

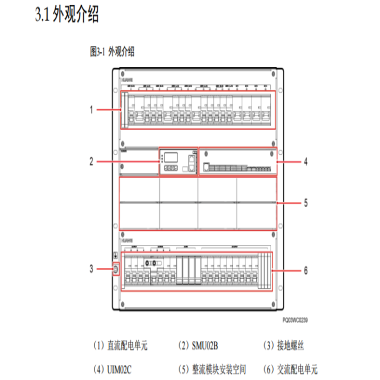

图3-1 外观介绍

(1)直流配电单元  (2)SMU02B  (3)接地螺丝

(4)UIM02C  (5)整流模块安装空间  (6)交流配电单元

插框出厂时,RTN+母排已与插框 PE 短接。

ETP48300-C9A1

用户手册  3 部件介绍

文档版本 01 (2015-10-21)  华为专有和保密信息

版权所有 © 华为技术有限公司

10

3.2 配电单元

图3-2 直流配电单元

(1)用户 1 直流输出空开 (2)用户 2 直流输

出空开

(3)用户 3 直流输出空开

(4)用户 4 直流输出空开 (5)电池空开  (6)电池强制上电开关(盖板后)

图3-3 交流配电单元

(1)市电 1 输入空开  (2)油机或市电 2 输入空开  (3)交流防雷器

(4)交流输出空开及 N 线端子

表3-1 配电规格

项目  配电规格

输入制式  220/380V AC 三相四线兼容 220V AC 单相

交流配电

交流输入:2 路 63A/4P 空开,手动切换机械互锁

交流输出:5 路 16A/1P 空开,4 路 10A/1P 空开

直流配电

用户 1 直流输出空开:

−  LLVD1:1 路 125A/1P,1 路 16A/1P,1 路 6A/1P

−  BLVD1:1 路 25A/1P

ETP48300-C9A1

用户手册  3 部件介绍


11

项目  配电规格

用户 2 直流输出空开:

−  LLVD2:1 路 125A/1P,1 路 16A/1P,1 路 6A/1P

−  BLVD2:1 路 25A/1P

用户 3 直流输出空开:

−  LLVD3:1 路 125A/1P,1 路 16A/1P,1 路 6A/1P

−  BLVD3:1 路 25A/1P

用户 4 直流输出空开:

−  LLVD4:1 路 63A/1P

−  BLVD4:2 路 10A/1P

电池支路  4 路 125A/1P 空开

3.3 ACDB3863-02(可选)

图3-4 ACDB3863-02 外观

(1)接地螺丝  (2)交流输出端子  (3)交流防雷器

(4)市电 1 输入空开  (5)油机或市电 2 输入空开

表3-2 配电规格

项目  配电规格

交流输入  2 路 63A/4P 空开,手动切换机械互锁

交流输出  4 路 UT-16 端子

交流防雷器  标称雷击放电电流 60kA,最大雷击放电电流 120kA,8/20μs

ETP48300-C9A1

用户手册  3 部件介绍


12

3.4 整流模块

整流模块将输入的交流电转换成稳定的直流电。

图3-5 整流模块外观

(1)电源指示灯  (2)告警指示灯  (3)故障指示灯

(4)拨销  (5)把手

表3-3 整流模块指示灯说明

指示灯  颜色  状态  说明

电源指

示灯

绿色  常亮  整流模块有交流输入。

常灭  无交流输入。

整流模块内部损坏。

0.5Hz 闪烁  人工查询状态。

4Hz 闪烁  整流模块处于应用程序加载状态。

告警指

示灯

黄色  常灭  整流模块无保护告警。

常亮

环境温度过高引发的整流模块限功率预告警。

环境温度过高或过低保护关机告警。

交流输入过欠压保护。

整流模块休眠关机。

0.5Hz 闪烁  整流模块与外部通讯中断。

ETP48300-C9A1

用户手册  3 部件介绍


13

指示灯  颜色  状态  说明

故障指

示灯

红色  常灭  整流模块无故障。

常亮  输出过压锁死。

整流模块内部故障引起的无输出。

3.5 监控模块 SMU02B

外观

SMU02B 外观如图 3-6 所示。

图3-6 SMU02B 外观

面板

SMU02B 面板如图 3-7 所示。

ETP48300-C9A1

用户手册  3 部件介绍


14

图3-7 SMU02B 面板

(1)运行指示灯  (2)次要告警指示灯  (3)重要告警指示灯

(4)按键  (5)USB 接口(该端口支持安

全保护机制)

(6)通信口

RS485/RS232

(7)把手  (8)拨销  (9)通信口 FE

(10)液晶显示屏

指示灯

SMU02B 面板指示灯如表 3-4 所示。

表3-4 SMU02B 面板指示灯说明

名称  颜色  状态  说明

运行指示灯  绿色  常灭  监控模块故障或无直流输入

慢闪(0.5Hz)  监控模块正常工作,与上位机通

信正常

快闪(4Hz)  监控模块正常工作,与上位机通

信不正常

次要告警指示灯  黄色  常灭  无次要告警

常亮  有次要告警

重要告警指示灯  红色  常灭  无紧急告警和重要告警

常亮  有紧急告警或重要告警

ETP48300-C9A1

用户手册  3 部件介绍


15

按键

SMU02B 面板按键如表 3-5 所示。

表3-5 SMU02B 面板按键说明

按键标识  按键名称  说明

“ ”

“上”

按“ ”可以向上翻阅菜单或调整参数的选择值。

调整参数时,长按“ ”可以快速调整参数值。

“ ”

“下”

按“ ”可以向下翻阅菜单或调整参数的选择值。

调整参数时,长按“ ”可以快速调整参数值。

“ ”

“返回”

按“ ”可退回上一级菜单并且不保存所设置菜单值。

“ ”

“确认”

在待机屏时,按“ ”可进入主菜单。

在主菜单中按“ ”可进入下一级子菜单。

在子菜单设置时按“ ”可以保存菜单选项值。

USB 接口

在 USB 接口中插入 U 盘,可进行软件升级、快速开站和导出配置文件、运行日志等操

作。

通信口

SMU02B 面板通信口如表 3-6 所示。

表3-6 SMU02B 面板通信口说明

通信口  通信参数  通信协议  用途

FE  10M/100M 自适应  HTTPS协议、

NetEco 网管协议、

SNMP 协议

连接上层网管

RS485/RS232  波特率:9600bit/s、

19200bit/s

NetEco 网管协议  连接上级设备,例

如:BBU

说明

以上端口都支持安全保护机制。

ETP48300-C9A1

用户手册  3 部件介绍


16

图3-8 FE/RS485/RS232 引脚

表3-7 FE 引脚定义

引脚  信号  说明

1  TX+  FE 发送数据

2  TX-

3  RX+  FE 接收数据

6  RX-

4、5、7、8  空  -

表3-8 RS485/RS232 引脚定义

引脚  信号  说明

1  TX+  RS485 发送数据

2  TX-

4  RX+  RS485 接收数据

5  RX-

3  RX232  RS232 接收数据

7  TX232  RS232 发送数据

6  PGND  地(PE)

8  空  -

ETP48300-C9A1

用户手册  3 部件介绍


17

3.6 用户接口模块 UIM02C

面板

用户接口模块 UIM02C 支持 8 路干接点输出,9 路开关量输入(包括 6 路通用干接点

输入、烟雾、水浸和门磁),4路模拟量输入(1 路环境温湿度、2 路环境温度和 1 路电

池温度)。

UIM02C 面板如图3-9 所示。

图3-9 UIM02C 面板

接口说明

表3-9 UIM02C 接口说明

接口类型  丝印  说明

传感器接口  TEM-HUM  环境温湿度传感器

WATER  水浸传感器

TEMP1  环境温度传感器 1

TEMP2  环境温度传感器 2

GATE  门磁传感器

SMOKE  烟雾传感器

BTEMP  电池温度传感器

干接点输入接口  DIN1

说明

干接点输入接口的告警关联请参见附录。

DIN2

DIN3

DIN4

DIN5

DIN6

ETP48300-C9A1

用户手册  3 部件介绍


18

接口类型  丝印  说明

干接点输出接口  ALM1

说明

干接点输出接口的告警关联请参见附录。

ALM2

ALM3

ALM4

ALM5

ALM6

ALM7

ALM8

通信接口  COM  RS485

通信接口

系统支持两个 RS485 南向通信接口,一个为 UIM02C 面板上四芯线的 COM 通信接

口,另一个为绑扎在用户接口板上两芯线的 RS485 通信接口。

表3-10 COM 通信接口说明

通信接口  通信参数  通信协议  用途

COM  波特率:

9600bit/s、

19200bit/s

主从协议、Modbus

协议

用于连接下级设

备,例如:单体电

池扫描仪、智能空

说明

COM 通信接口支持安全保护机制。

图3-10 COM 通信接口引脚图

ETP48300-C9A1

用户手册  3 部件介绍


19

表3-11 COM 通信接口引脚定义

引脚  信号  说明

1  RX+  RS485 接收数据

2  RX-

4  TX+  RS485 发送数据

5  TX-

6  PGND  地(PE)

3、7、8  空  -

表3-12 RS485 通信接口引脚定义

引脚  信号  说明

1  RS485+  RS485 数据正(A)

2  RS485-  RS485 数据负(B)

3、4、5、6、7、8  空  -

引脚定义

传感器接口的引脚序号如图 3-11 所示,引脚定义如表 3-13 所示。

图3-11 UIM02C 引脚序号

ETP48300-C9A1

用户手册  3 部件介绍


20

表3-13 UIM02C 传感器引脚定义

丝印  序号  引脚定义

TEM-HUM  1  12V

2  ENV_TEMP

3  12V

4  ENV_HUM

WATER  1  12V

2  WATER

3  GND

4  -

TEMP1  1  GND

2  TEMP1

TEMP2  1  GND

2  TEMP2

GATE  1  GATE+

2  GATE-

SMOKE  1  SMOKE

2  12V

BTEMP  1  GND

2  BTEMP

ETP48300-C9A1

用户手册  4 系统安装


21

4  系统安装

4.1 安装前准备

4.1.1 准备安装工具

图 4-1 介绍了进行安装操作之前需要提前准备的工具和仪表。

使用带绝缘手柄的工具。

ETP48300-C9A1

用户手册  4 系统安装


22

图4-1 安装工具和仪表

4.1.2 线缆布放要求

  线缆应与热源器件或热源区域的外围保持 20mm 以上的距离,防止因受热产生的

绝缘层直接损坏(熔化)或功能退化(老化或破裂)。

  线缆弯曲半径要求:不小于线缆直径的 5 倍。

  同类线缆应绑扎在一起,不同类线缆至少分开 30mm 布放,禁止相互缠绕或交叉

布放。

  绑扎后的线缆应相互紧密靠拢,外观平直整齐,无外皮损伤。

  保护地线不可与信号线绑扎在一起,也不可相互缠绕,需保持距离以减少干扰。

  交流线、直流线、信号线、通信线均需分开绑扎,不能互相绑扎在一起。

  电源线布放过程中,严禁出现打圈、扭绞现象。如发现电源线长度不够时,应重

新更换电源线,不应在电源线中做接头或焊点。

ETP48300-C9A1

用户手册  4 系统安装


23

4.2 安装电源插框及线缆

4.2.1 规划安装空间

图4-2 安装空间要求

(51.7mm):表示电源插框挂耳安装面到插框最前端的距离约为 51.7mm。

4.2.2 安装插框

将插框安装至 19 英寸机架,如图 4-3 所示。

ETP48300-C9A1

用户手册  4 系统安装

文档版本 01 (2015-10-21)  华为专有和保密信息

版权所有 © 华为技术有限公司

24
