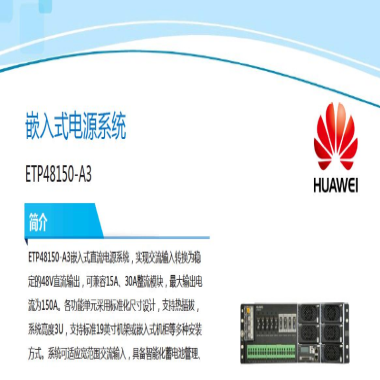

华为通信电源ETP48150-A3华为OLT电源技术参数不间电源20KVA机架式1户外通信电源机柜，室外一体化电池仓，ETC机柜，外一体化电池仓机柜高速ETC机柜，前后开门机柜，室外通信机柜，铁塔基站机柜2室外通信电源机柜，室外电池仓，3室外一体化机柜，户外通信机柜 4室外空调机柜，空调机柜，户外机柜，户外设备机柜，5G户外一体化机柜，室外电源机柜，室外设备机柜，室外综合机柜，户外防水机柜，室外恒温机柜，室外网络设备机柜，室外交换机机柜，直流空调机柜，楼顶机柜，落地机柜，交流空调机柜，嵌入式电源 锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜 网络机柜 锂电池 UPS 高频开关电源 通信电源 嵌入式电源 网络机柜 室内机柜 锂电www.zjjjdy.com.cn www.hwtxdy.net 华为通信电源ETP48150-A3,华为-48v开关电源 ETP48150-A3产品介绍: 1 产品概述 ETP48150-A3 是盒式电源系统，给–48V DC 系列的通信设备进行供电。ETP48150-A3 电源系统采用 15A 或 30A 整流模块，组成系统后最大输出电流为 150A。
2 系统特点 ETP48150-A3 主要特点如下： 电压范围宽 85V AC～300V AC 完善的电池管理功能 SMU01A 支持 SNMP、HTTPS 等多种安全协议，可与华为 NetEco 或者第三方网 管通信，组网灵活，支持 WEB 界面操作功能，实现远程管理，无需人员值守 SMU01B 支持华为主从协议，可接入 U2000 SMU01C 支持电总协议，可接入动环 支持 LCD 界面显示、按键操作 支持电子标签识别功能 支持整流模块、监控模块热插拔 支持同容量高效、标效整流模块混插 整流模块功率因数值达 0.99
3 系统配置 ETP48150-A3 ETP48150-A3 嵌入式电源 2 产品介绍 ETP48150-A3 系统配置 项目 ETP48150-A3 配电单 元 交流输入制式 220V AC 单相（默认制式） 110V AC 双火线 220/380V AC 三相四线 直流配电 电池空开 100A/1P×1 路 负载空开 40A/1P×4 路，20A/1P×2 路，12A/1P ×2 路 监控模 块 支持以下监控模块： SMU01A（1 个） SMU01B（1 个） SMU01C（1 个） 整流模 块 支持以下整流模块： R4830G1（2-5 个） R4830N2（2-5 个） R4815G1（2-5 个） R4815N1（2-5 个） 说明 支持 R4830G1 和 R4830N2 混插。 支持 R4815G1 和 R4815N1 混插。 ETP48150-A3 嵌入式电源 3 部件介绍 3 部件介绍 3.1 外观介绍 外观 （1）交流输入端子（盖板后） （2）接地螺丝 （3）直流输出接口 （4）监控模块安装空间 （5）整流模块安装空间 监控模块和整流模块不可以互换槽位，否则可能损坏监控模块和整流模块。 ETP48150-A3 嵌入式电源 用户手册 3 部件介绍 配电单元 （1）BATT-接口 （2）LOAD（1～8）-接口 （3）BATT+接口 （4）LOAD（1～8）+接口 （5）LOAD（1～8）开关 （6）BATT 开关 （7）交流输入端子 “+”表示正极接线端口，“-”表示负极接线端口。 3.2 整流模块 整流模块将输入的交流电转换成稳定的直流电。 ETP48150-A3 嵌入式电源 用户手册 3 部件介绍 整流模块外观 （1）运行指示灯 （2）告警指示灯 （3）故障指示灯 （4）拨销 （5）把手 表3-1 整流模块指示灯说明 指示灯 颜色 状态 说明 运行指示灯 绿色 常亮 整流模块有交流输入。 常灭 无交流输入。 整流模块内部损坏。 0.5Hz 闪 烁 人工查询状态。 4Hz 闪烁 整流模块处于应用程序加载状态。 告警指示灯 黄色 常灭 整流模块无保护告警。 常亮 环境温度过高预告警。 环境温度过高或过低保护关机告警。 交流输入过欠压保护。 整流模块休眠关机。 0.5Hz 闪 烁 整流模块与外部通讯中断。 故障指示灯 红色 常灭 整流模块无故障。 常亮 输出过压锁死。 整流模块内部故障引起的无输出。 ETP48150-A3 嵌入式电源 用户手册 3 部件介绍 16 面板 图3-8 SMU01B 面板 （1）运行指示灯 （2）告警指示灯 （3）通信接口 DB50 （4）电池温度传感器接口 （5）把手 （6）通信口 RS485/RS232 （7）通信口 COM （8）拨销 （9）按键（4 个） （10）液晶显示屏 指示灯 表3-7 指示灯说明 名称 颜色 状态 说明 运行指示灯 绿色 常灭 监控模块故障或无 电源输入 满闪（0.5Hz） 监控模块正常工 作，与上位机通信 正常 快闪（4Hz） 监控模块正常工 作，与上位机通信 不正常 告警指示灯 红色 常灭 无紧急告警和严重 告警 常亮 有紧急告警或严重 告警 ETP48150-A3 嵌入式电源 用户手册 3 部件介绍 17 按键 表3-8 按键说明 按键标识 按键名称 说明 或 “上”或“下” 按 或 可以翻阅菜单及设置菜单选 择值。 “返回” 按 可退回上一级菜单并且不保存所设 置菜单值。 “确认” 在待机屏时，按 可进入主菜单 在主菜单中按 可进入下一级子菜单 在子菜单设置时按 可以保存菜单选 项值 说明 5 分钟内无按键操作则返回系统信息界面，同时 LCD 背光灯关闭 8 分钟内无按键操作，如需再进入控制、设置和快速设置菜单需重新登录 通信接口说明 表3-9 通信接口说明 通信口 通信方式 通信参数 COM RS485/RS232 波特率 9600bit/s、19200bit/s RS485/RS232 RS485/RS232 波特率 9600bit/s、19200bit/s 说明 以上端口都支持安全保护机制。 ETP48150-A3 嵌入式电源 用户手册 3 部件介绍 18 图3-9 通信接口引脚定义 COM 口和 RS485/RS232 口的引脚定义如表 3-10 所示。 表3-10 RS485/RS232 口引脚定义 引脚 信号 说明 1 TX+ RS485 发送数据 2 TX- 4 RX+ RS485 接收数据 5 RX- 3 RX232 RS232 接收数据 7 TX232 RS232 发送数据 6 PGND 地（PE） 8 空 - ETP48150-A3 嵌入式电源 用户手册 3 部件介绍 19 3.3.3 SMU01C 外观 图3-10 SMU01C 外观 面板 图3-11 SMU01C 面板 （1）运行指示灯 （2）告警指示灯 （3）干接点输入接口 （4）干接点输出接口 （5）环境温度传感器接口 （6）电池温度传感器接口 （7）通信口 RS485/RS232 （8）把手 （9）通信口 COM （10）拨销 （11）按键（4 个） （12）液晶显示屏 ETP48150-A3 嵌入式电源 用户手册 3 部件介绍 20 指示灯 表3-11 指示灯说明 名称 颜色 状态 说明 运行指示灯 绿色 常灭 监控模块故障或无直流输入 满闪（0.5Hz） 监控模块正常工作，与上位 机通信正常 快闪（4Hz） 监控模块正常工作，与上位 机通信不正常 告警指示灯 红色 常灭 无紧急告警和严重告警 常亮 有紧急告警或严重告警 按键 表3-12 按键说明 按键标识 按键名称 说明 或 “上”或“下” 按 或 可以翻阅菜单及设置菜单选 择值。 “返回” 按 可退回上一级菜单并且不保存所设 置菜单值。 “确认” 在待机屏时，按 可进入主菜单 在主菜单中按 可进入下一级子菜单 在子菜单设置时按 可以保存菜单选 项值 说明 5 分钟内无按键操作则返回系统信息界面，同时 LCD 背光灯关闭 8 分钟内无按键操作，如需再进入控制、设置和快速设置菜单需重新登录 ETP48150-A3 嵌入式电源 用户手册 3 部件介绍 21 干接点接口说明 表3-13 干接点接口说明 接口类型 丝印 说明 默认告警 干接点输入 接口 DIN1 干接点输入 1 预留 DIN2 干接点输入 2 预留 干接点输出 接口 ALM1 干接点输出 1 严重告警 交流掉电，直流过压，直流欠压，电池 下电，电池回路断，模块故障，负载熔 丝断 ALM2 干接点输出 2 一般告警 交流过压，交流欠压，环境温度 1 高， 环境温度 1 低，电池温度高，电池温度 低，模块保护，模块通信失败，充电过 流，备用开关量 1，备用开关量 2，电池 放电 ALM3 干接点输出 3 预留 ALM4 干接点输出 4 预留 通信接口说明 表3-14 通信接口说明 通信口 通信方式 通信参数 COM RS485/RS232 波特率 9600bit/s、19200bit/s RS485/RS232 RS485/RS232 波特率 9600bit/s、19200bit/s 说明 COM 口与 RS485/RS232 口互为备用，不可同时使用。 单个串口通信方式 RS485 和 RS232 不能同时有效。 ETP48150-A3 嵌入式电源 用户手册 3 部件介绍 22 图3-12 通信接口引脚定义 COM 口和 RS485/RS232 口的引脚定义如表 3-15 所示。 表3-15 RS485/RS232 口引脚定义 引脚 信号 说明 1 TX+ RS485 发送数据 2 TX- 4 RX+ RS485 接收数据 5 RX- 3 RX232 RS232 接收数据 7 TX232 RS232 发送数据 6 PGND 地（PE） 8 空 - 3.4 信号转接模块 MUE02B 图3-13 外观 ETP48150-A3 嵌入式电源 用户手册 3 部件介绍 23 接口 图3-14 接口 除 J1 接口外，MUE02B 的所有接口管脚序号为从左到右。 表3-16 面板接口说明 丝印 管脚 管脚定义 功能说明 JAC1， JAC2， JKM3， JKM4， JK1，JK2， JKM1， JKM2 1 - 开关量，干接点输出 2 - SIM1，SIM2 1 信号线 模拟量，电压检测 2 空 JTP1 1 信号线 开关量，配线架检测 2 空 FU_ALM 1 信号线 模拟量，电池熔丝断检测 2 空 ETP48150-A3 嵌入式电源 用户手册 3 部件介绍 文档版本 05 (2018-04-20) 华为专有和保密信息 版权所有 © 华为技术有限公司 24 丝印 管脚 管脚定义 功能说明 JTM1 1 信号线 开关量，门磁检测 2 +12V SMOKE 1 信号线 开关量，烟感检测 2 +12V VTEM2 1 +12V 模拟量，环境温度检测 2 2 信号线 VBTEM2 1 +12V 模拟量，电池温度检测 2 2 信号线 BAT_WE 1 +12V 模拟量，电池温度检测 1 华为通信电源ETP48150-A3华为OLT电源技术参数不间电源20KVA机架式1户外通信电源机柜，室外一体化电池仓，ETC机柜，外一体化电池仓机柜高速ETC机柜，前后开门机柜，室外通信机柜，铁塔基站机柜2室外通信电源机柜，室外电池仓，3室外一体化机柜，户外通信机柜 4室外空调机柜，空调机柜，户外机柜，户外设备机柜，5G户外一体化机柜，室外电源机柜，室外设备机柜，室外综合机柜，户外防水机柜，室外恒温机柜，室外网络设备机柜，室外交换机机柜，直流空调机柜，楼顶机柜，落地机柜，交流空调机柜，嵌入式电源 锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜 网络机柜 锂电池 UPS 高频开关电源 通信电源 嵌入式电源 网络机柜 室内机柜 锂电www.zjjjdy.com.cn www.hwtxdy.net |
