华为通信电源ETP48150-A3,华为-48v开关电源

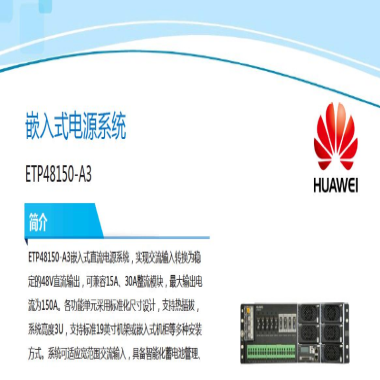

ETP48150-A3产品介绍:

1 产品概述

ETP48150-A3 是盒式电源系统,给–48V DC 系列的通信设备进行供电。ETP48150-A3

电源系统采用 15A 或 30A 整流模块,组成系统后最大输出电流为 150A。


2 系统特点

ETP48150-A3 主要特点如下:

  电压范围宽 85V AC~300V AC

  完善的电池管理功能

  SMU01A 支持 SNMP、HTTPS 等多种安全协议,可与华为 NetEco 或者第三方网

管通信,组网灵活,支持 WEB 界面操作功能,实现远程管理,无需人员值守

  SMU01B 支持华为主从协议,可接入 U2000

  SMU01C 支持电总协议,可接入动环

  支持 LCD 界面显示、按键操作

  支持电子标签识别功能

  支持整流模块、监控模块热插拔

  支持同容量高效、标效整流模块混插

  整流模块功率因数值达 0.99



3 系统配置

ETP48150-A3

ETP48150-A3 嵌入式电源

2 产品介绍

ETP48150-A3 系统配置

项目  ETP48150-A3

配电单

交流输入制式  220V AC 单相(默认制式)

110V AC 双火线

220/380V AC 三相四线

直流配电  电池空开  100A/1P×1 路

负载空开  40A/1P×4 路,20A/1P×2 路,12A/1P

×2 路

监控模

支持以下监控模块:

SMU01A(1 个)

SMU01B(1 个)

SMU01C(1 个)

整流模

支持以下整流模块:

R4830G1(2-5 个)

R4830N2(2-5 个)

R4815G1(2-5 个)

R4815N1(2-5 个)

说明

  支持 R4830G1 和 R4830N2 混插。

  支持 R4815G1 和 R4815N1 混插。

ETP48150-A3 嵌入式电源

3 部件介绍


3  部件介绍

3.1 外观介绍

外观

(1)交流输入端子(盖板后)  (2)接地螺丝  (3)直流输出接口

(4)监控模块安装空间  (5)整流模块安装空间

监控模块和整流模块不可以互换槽位,否则可能损坏监控模块和整流模块。

ETP48150-A3 嵌入式电源

用户手册  3 部件介绍

配电单元

(1)BATT-接口  (2)LOAD(1~8)-接口 (3)BATT+接口

(4)LOAD(1~8)+接口 (5)LOAD(1~8)开关  (6)BATT 开关

(7)交流输入端子

“+”表示正极接线端口,“-”表示负极接线端口。

3.2 整流模块

整流模块将输入的交流电转换成稳定的直流电。

ETP48150-A3 嵌入式电源

用户手册  3 部件介绍


整流模块外观

(1)运行指示灯  (2)告警指示灯  (3)故障指示灯

(4)拨销  (5)把手

表3-1 整流模块指示灯说明

指示灯  颜色  状态  说明

运行指示灯  绿色  常亮  整流模块有交流输入。

常灭  无交流输入。

整流模块内部损坏。

0.5Hz 闪

人工查询状态。

4Hz 闪烁  整流模块处于应用程序加载状态。

告警指示灯  黄色  常灭  整流模块无保护告警。

常亮

环境温度过高预告警。

环境温度过高或过低保护关机告警。

交流输入过欠压保护。

整流模块休眠关机。

0.5Hz 闪

整流模块与外部通讯中断。

故障指示灯  红色  常灭  整流模块无故障。

常亮  输出过压锁死。

整流模块内部故障引起的无输出。




ETP48150-A3 嵌入式电源

用户手册  3 部件介绍


16

面板

图3-8 SMU01B 面板

(1)运行指示灯  (2)告警指示灯  (3)通信接口 DB50

(4)电池温度传感器接口  (5)把手  (6)通信口 RS485/RS232

(7)通信口 COM  (8)拨销  (9)按键(4 个)

(10)液晶显示屏

指示灯

表3-7 指示灯说明

名称  颜色  状态  说明

运行指示灯  绿色  常灭  监控模块故障或无

电源输入

满闪(0.5Hz)  监控模块正常工

作,与上位机通信

正常

快闪(4Hz)  监控模块正常工

作,与上位机通信

不正常

告警指示灯  红色  常灭  无紧急告警和严重

告警

常亮  有紧急告警或严重

告警

ETP48150-A3 嵌入式电源

用户手册  3 部件介绍


17

按键

表3-8 按键说明

按键标识  按键名称  说明

“上”或“下”

按 或 可以翻阅菜单及设置菜单选

择值。

“返回”

按 可退回上一级菜单并且不保存所设

置菜单值。

“确认”

在待机屏时,按 可进入主菜单

在主菜单中按 可进入下一级子菜单

在子菜单设置时按 可以保存菜单选

项值

说明

  5 分钟内无按键操作则返回系统信息界面,同时 LCD 背光灯关闭

  8 分钟内无按键操作,如需再进入控制、设置和快速设置菜单需重新登录

通信接口说明

表3-9 通信接口说明

通信口  通信方式  通信参数

COM  RS485/RS232

波特率 9600bit/s、19200bit/s

RS485/RS232  RS485/RS232

波特率 9600bit/s、19200bit/s

说明

以上端口都支持安全保护机制。

ETP48150-A3 嵌入式电源

用户手册  3 部件介绍


18

图3-9 通信接口引脚定义

COM 口和 RS485/RS232 口的引脚定义如表 3-10 所示。

表3-10 RS485/RS232 口引脚定义

引脚  信号  说明

1  TX+

RS485 发送数据

2  TX-

4  RX+

RS485 接收数据

5  RX-

3  RX232

RS232 接收数据

7  TX232

RS232 发送数据

6  PGND

地(PE)

8

-

ETP48150-A3 嵌入式电源

用户手册  3 部件介绍


19

3.3.3 SMU01C

外观

图3-10 SMU01C 外观

面板

图3-11 SMU01C 面板

(1)运行指示灯  (2)告警指示灯  (3)干接点输入接口

(4)干接点输出接口  (5)环境温度传感器接口  (6)电池温度传感器接口

(7)通信口 RS485/RS232  (8)把手  (9)通信口 COM

(10)拨销  (11)按键(4 个)  (12)液晶显示屏

ETP48150-A3 嵌入式电源

用户手册  3 部件介绍


20

指示灯

表3-11 指示灯说明

名称  颜色  状态  说明

运行指示灯  绿色  常灭  监控模块故障或无直流输入

满闪(0.5Hz)  监控模块正常工作,与上位

机通信正常

快闪(4Hz)  监控模块正常工作,与上位

机通信不正常

告警指示灯  红色  常灭  无紧急告警和严重告警

常亮  有紧急告警或严重告警

按键

表3-12 按键说明

按键标识  按键名称  说明

“上”或“下”

按 或 可以翻阅菜单及设置菜单选

择值。

“返回”

按 可退回上一级菜单并且不保存所设

置菜单值。

“确认”

在待机屏时,按 可进入主菜单

在主菜单中按 可进入下一级子菜单

在子菜单设置时按 可以保存菜单选

项值

说明

  5 分钟内无按键操作则返回系统信息界面,同时 LCD 背光灯关闭

  8 分钟内无按键操作,如需再进入控制、设置和快速设置菜单需重新登录

ETP48150-A3 嵌入式电源

用户手册  3 部件介绍


21

干接点接口说明

表3-13 干接点接口说明

接口类型  丝印  说明  默认告警

干接点输入

接口

DIN1

干接点输入 1  预留

DIN2

干接点输入 2  预留

干接点输出

接口

ALM1

干接点输出 1  严重告警

交流掉电,直流过压,直流欠压,电池

下电,电池回路断,模块故障,负载熔

丝断

ALM2

干接点输出 2  一般告警

交流过压,交流欠压,环境温度 1 高,

环境温度 1 低,电池温度高,电池温度

低,模块保护,模块通信失败,充电过

流,备用开关量 1,备用开关量 2,电池

放电

ALM3

干接点输出 3  预留

ALM4

干接点输出 4  预留

通信接口说明

表3-14 通信接口说明

通信口  通信方式  通信参数

COM  RS485/RS232

波特率 9600bit/s、19200bit/s

RS485/RS232  RS485/RS232

波特率 9600bit/s、19200bit/s

说明

  COM 口与 RS485/RS232 口互为备用,不可同时使用。

  单个串口通信方式 RS485 和 RS232 不能同时有效。

ETP48150-A3 嵌入式电源

用户手册  3 部件介绍


22

图3-12 通信接口引脚定义

COM 口和 RS485/RS232 口的引脚定义如表 3-15 所示。

表3-15 RS485/RS232 口引脚定义

引脚  信号  说明

1  TX+

RS485 发送数据

2  TX-

4  RX+

RS485 接收数据

5  RX-

3  RX232

RS232 接收数据

7  TX232

RS232 发送数据

6  PGND

地(PE)

8

-

3.4 信号转接模块 MUE02B

图3-13 外观

ETP48150-A3 嵌入式电源

用户手册  3 部件介绍


23

接口

图3-14 接口

除 J1 接口外,MUE02B 的所有接口管脚序号为从左到右。

表3-16 面板接口说明

丝印  管脚  管脚定义  功能说明

JAC1,

JAC2,

JKM3,

JKM4,

JK1,JK2,

JKM1,

JKM2

1  -

开关量,干接点输出

2  -

SIM1,SIM2

1

信号线  模拟量,电压检测

2

JTP1  1

信号线  开关量,配线架检测

2

FU_ALM  1

信号线  模拟量,电池熔丝断检测

2

ETP48150-A3 嵌入式电源

用户手册  3 部件介绍

文档版本 05 (2018-04-20)  华为专有和保密信息

版权所有 © 华为技术有限公司

24

丝印  管脚  管脚定义  功能说明

JTM1  1

信号线  开关量,门磁检测

2  +12V

SMOKE  1

信号线  开关量,烟感检测

2  +12V

VTEM2  1  +12V

模拟量,环境温度检测 2

2

信号线

VBTEM2  1  +12V

模拟量,电池温度检测 2

2

信号线

BAT_WE  1  +12V

模拟量,电池温度检测 1

2

信号线

TEM_HU  1  +12V

模拟量,环境温湿度检测

2

温度信号线

3  +12V

4

湿度信号线

JTD1,

JTD2,

JTD3,

JTD4,

JTD5,

JTD6,JTD7

1  +12V

开关量,干接点输入

2  +12V

3

信号线

4

地线

WATER  1  +12V

开关量,水浸检测

2

信号线

3
