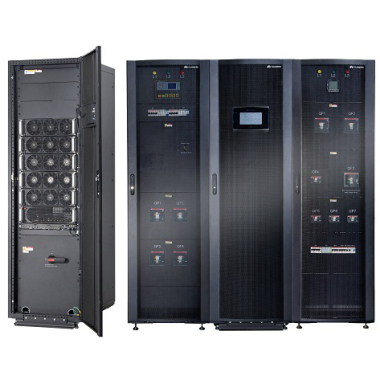

华为UPS5000-E-480K-F480技术参数

华为UPS5000-E-480K-F480技术参数不间电源20KVA机架式1户外通信电源机柜,室外一体化电池仓,ETC机柜,外一体化电池仓机柜高速ETC机柜,前后开门机柜,室外通信机柜,铁塔基站机柜2室外通信电源机柜,室外电池仓,3室外一体化机柜,户外通信机柜

4室外空调机柜,空调机柜,户外机柜,户外设备机柜,5G户外一体化机柜,室外电源机柜,室外设备机柜,室外综合机柜,户外防水机柜,室外恒温机柜,室外网络设备机柜,室外交换机机柜,直流空调机柜,楼顶机柜,落地机柜,交流空调机柜,嵌入式电源  锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜   网络机柜  锂电池 UPS  高频开关电源   通信

华为UPS5000-E-480K-F480,华为480KvaUPS电源技术参数华为UPS5000-E-480K-F480,华为480KvaUPS电源技术参数华为UPS5000-E-480K-F480,华为480KvaUPS电源技术参数

华为UPS,华为UPS5000-E-480K-F480,华为480KvaUPS



华为UPS5000-E系列(40K-480K)显示屏操作界面。

1.开机.


2.设置模块参数

3.工作状态。


详细参数

  • 基本参数

  • 输入输出

  • 通信和管理

  • 电池

  • 环境

  • 其它参数

基本参数
额定容量480KVA
额定电压AC 380/400/415V
整机效率系统效率:96%
输入输出
输入配线三相五线
输入电压范围AC 138-485V,305-485V不降频,138-305V线性降额至40%V
输入频率范围40-70Hz
输入谐波THDi<3%(线性满载),THDi<5%(非线性满载)
输入功因0.99
输出电压范围AC 380/400/415V±1%V
输出频率范围市电模式:同步状态,跟踪旁路输入
电池模式:50/60Hz±0.25%Hz
输出电压波形100%线性负载下THDv<1%,100%非线性负载下THDv<3%
输出功因1
其它输入参数旁路:
输入电压:AC 380/400/415V
同步跟踪范围:50/60±6Hz
其它输出参数输出不平衡度:电压不平衡度:±3%;相位不平衡度:±2°
通信和管理
接口端口干接点,RS48S,SNMP
过载能力逆变过载能力:110%负载60min后转旁路,125%负载10min后转旁路,150%负载1min后转旁路
旁路过载能力:135%负载长期运行,<1000%负载,100ms
电池
电压电流DC 360-480V
电池容量30-40节,电池节数可调,默认32节
环境
工作环境工作温度:0-40℃,工作湿度:0-90%RH(无冷凝)
存储环境-40-70℃
操作高度≤1000m,若>1000m,每100m降额1%
噪音值(dBA)≤70dB
其它参数
外观尺寸2000×1200×850mm
产品重量1006kg
其它性能绿色环保,节能降耗
EMC:符合CE(EN/IEC 62040-2;IEC61000-4-2;EN61000-4-3;EN61000-4-6)
安全标准:符合CE/CB(EN/IEC 62040-1;YD/T1095-2000;GB/T4715-93)






























UPS5000-E-(40kVA-320kVA)

快速指南

文档版本:03

部件编码:31506946

发布日期:2017-07-21

UPS  型号 容量配置 重量(满载) 尺寸(高 × 宽 × 深)

UPS5000-E-120K-F120 40kVA、80kVA、120kVA 291kg

2000mm×600mm×850mm

UPS5000-E-200K-F200

40kVA、80kVA、120kVA、

160kVA、200kVA

355kg

UPS5000-E-320K-F320

40kVA、80kVA、120kVA、

160kVA、200kVA、240kVA、

280kVA、320kVA

477kg

UPS5000-E-320K-F320T

此处UPS5000-E-120K-F120、UPS5000-E-200K-F200和UPS5000-E-320K-F320以UPS5000-E-

200K-F200机柜为例介绍。

UPS5000-E-200K-F200

1

产品简介

(1)配电插框盖板 (2)维修旁路开关

(3)假面板 (4)控制模块
