 华为ETP48400-C3B1,ETP48400-C3B2嵌入式电源系统产品概述

  ETP48400-C3B1,ETP48400-C3B2是嵌入式电源系统,将交流电转为直流电,支持-48V以及-57V恒压输出给通信设备供电。ETP48400-C3B1电源容量满足24KW,ETP48400-C3B2电源容量满足18KW,适用于5G站点供电以及存量站点扩容改造场景。可选配智能配电单元DCDB48-200-16B,DCDB48-200-16B-XXX以及铅酸电池盒DCDB48-400-4C使用。

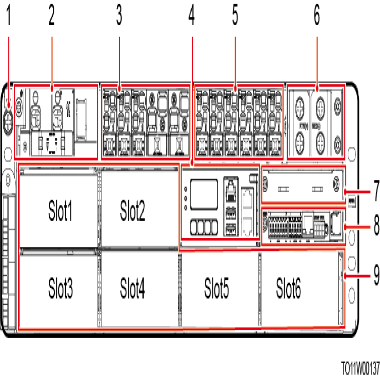

  产品介绍ETP48400-C3B1/ETP48400-C3B2图2-1 ETP48400-C3B1外观

ETP48400-C3B1嵌入式电源 华为5G基站通信电源系统

  (1)接地螺丝




  (2)交流输入模块




  (3)LLVD配电




  (4)监控模块SMU02C




  (5)BLVD配电




  (6)电池接线端口




  (7)预留通信扩展模块CIM02C/通信扩展模块NIM01C3安装槽位




  (8)用户接口模块UIM05B1




  (9)整流模块安装空间




  图2-2 ETP48400-C3B2外观

ETP48400-C3B1嵌入式电源 华为5G基站通信电源系统

  (1)接地螺丝




  (2)交流输入模块




  (3)LLVD配电




  (4)监控模块SMU02C




  (5)BLVD配电




  (6)电池接线端口




  (7)预留通信扩展模块CIM02C/通信扩展模块NIM01C3安装槽位




  (8)用户接口模块UIM05B1




  (9)整流模块安装空间




  表2-1 系统配置

  项目




  ETP48400-C3B1




  ETP48400-C3B2




  交流输入制式




  220/380V AC三相四线兼容220V AC单相




  120/240V AC双火线




  直流配电




  LLVD配电:2×125 A,3×63A

  BLVD配电:2×63A,2×32A,2×16A




  防雷




  交流防雷:标称雷击放电电流30kA,8/20μs,正负各5次

  直流防雷:差模10kA,共模20kA,8/20μs




  智能配电单元(可选)图2-3 智能配电单元DCDB48-200-16B外观

ETP48400-C3B1嵌入式电源 华为5G基站通信电源系统

  (1)接地螺丝




  (2)次要负载配电




  (3)重要负载配电




  (4)通信模块DMU02C1




  (5)直流输入接口





  图2-4 智能配电单元DCDB48-200-16B-XXX外观

ETP48400-C3B1嵌入式电源 华为5G基站通信电源系统

  (1)接地螺丝




  (2)次要负载配电




  (3)重要负载配电




  (4)通信模块DMU02C1




  (5)直流输入接口
