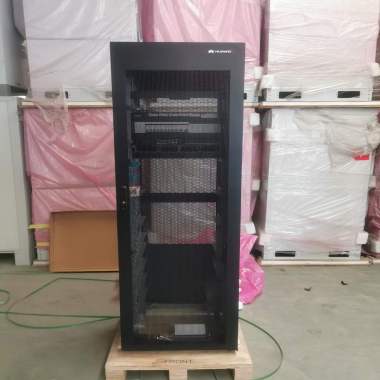

华为ICC200电源柜ICC200-N1-C5混合供电系统室内开关电源柜DCDU-400AN2不间电源20KVA机架式1户外通信电源机柜，室外一体化电池仓，ETC机柜，外一体化电池仓机柜高速ETC机柜，前后开门机柜，室外通信机柜，铁塔基站机柜2室外通信电源机柜，室外电池仓，3室外一体化机柜，户外通信机柜 4室外空调机柜，空调机柜，户外机柜，户外设备机柜，5G户外一体化机柜，室外电源机柜，室外设备机柜，室外综合机柜，户外防水机柜，室外恒温机柜，室外网络设备机柜，室外交换机机柜，直流空调机柜，楼顶机柜，落地机柜，交流空调机柜，嵌入式电源 锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜 网络机柜 锂电池 UPS 高频开关电源 通信电源 嵌入式电源 网络机柜 室内机柜 锂电www.zjjjdy.com.cn www.hwtxdy.net 华为ICC200电源柜ICC200-N1-C5混合供电系统室内开关电源柜DCDU-400AN2
（4）DCDU-400AN2 （5）RTN+母排和-48V铜排（6）主接地排 （7）设备接地排 （1）RTN+母排（2）LLVD2空开（3）交流输入端子 （4）SMU02S （5）通信扩展模块及油机IO模块安装空间（6）模块安装空间 功能项 功能说明 ■–48V直流供电 ●内置支持热插拔的 PSU模块，进行AC/DC转换。 ●提供具备下电功能的多路直流输出，满足主设备和传输设备供电。 ■信号采集和检测 ●通过内部信号接口板采集电池电流信号、负载电流信号和其它能源输入电流信号。 ●检测电池回路断和负载回路断信号。 ■保护 ●内置直流防雷保护单元，为直流电源口、监控告警及通信接口 提供安全可靠的防雷保护功能。 ■通信、控制和告警 ●监控单元具有通信、告警等功能，支持远程监控和在线升级，能够监控并控制电源系统的运行状态，及时对故障进行上报告警。 ■上电调测 ●当只有电池时，可以通过调测开关手动控制电池接触器闭合，使电源上电运行。 说明 MANUAL 状态系统会丧失次要负载 2电池下电保护功能，影响电池寿 命,调测完成后必须将调测开关恢复到AUTO状态。 ■电池管理 ●通过监控单元对电池进行有效管理，保证电池的合理使用。 规格 尺寸（高×宽×深） 311.1mm×482.6mm×330mm（包含挂耳） 重量＜30kg（不含模块） 直流防雷差摸（8/20μs）=10kA，共模（8/20μs）=20kA 配电DC1-输入：–40V～–60V；大300A l AC 输入? 200V～240V/346V～415V 三相；50/60Hz；大51A ? 200V～240V 单相；50/60Hz；大102A ? 200V～240V 双火线；50/60Hz；大102A 直流输出： –48V，大400A双火线或单相输入情况下，大300A仅DC1-输入情况下，大300A 直流输出空开 l LLVD1：80A×2，63A×2 l LLVD2：63A×1，32A×4，16A×2 电池熔丝：250A×2路 安装方式19英寸机架安装 华为ICC200电源柜ICC200-N1-C5混合供电系统室内开关电源柜DCDU-400AN2不间电源20KVA机架式1户外通信电源机柜，室外一体化电池仓，ETC机柜，外一体化电池仓机柜高速ETC机柜，前后开门机柜，室外通信机柜，铁塔基站机柜2室外通信电源机柜，室外电池仓，3室外一体化机柜，户外通信机柜 4室外空调机柜，空调机柜，户外机柜，户外设备机柜，5G户外一体化机柜，室外电源机柜，室外设备机柜，室外综合机柜，户外防水机柜，室外恒温机柜，室外网络设备机柜，室外交换机机柜，直流空调机柜，楼顶机柜，落地机柜，交流空调机柜，嵌入式电源 锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜 网络机柜 锂电池 UPS 高频开关电源 通信电源 嵌入式电源 网络机柜 室内机柜 锂电www.zjjjdy.com.cn www.hwtxdy.net |
1）温控供电转接盒（2）走线面板（3）设备接地排
