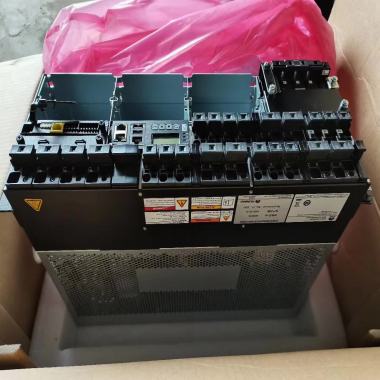

华为ETP48400-C4A1嵌入式电源系统
产品概述
ETP48400-C4A1是嵌入式电源系统，将交流电转为直流电，支持-48V以及-57V恒压输出给通信设备供电。电源容量满足24kW，适用于5G站点供电以及存量站点扩容改造场景。电源支持控制每家用户次要负载单独下电，支持每路用户电量计量。
产品介绍图2-1 ETP48400-C4A1（01074762/01075024）
（1）用户1：LLVD配电 |
（2）配电指示标签 |
（3）交流输出空开 |
（4）接地螺钉 |
（5）备用交流输入模块 |
（6）交流输入模块 |
（7）用户3：LLVD配电 |
（8）用户3：BLVD配电 |
（9）公共负载空开 |
（10）监控模块SMU02C |
（11）整流模块安装空间/太阳能模块安装空间 |
（12）用户接口模块UIM05B1 |
（13）预留通信扩展模块CIM02C/通信扩展模块NIM01C3安装槽位 |
（14）电池空开 |
（15）用户2：BLVD配电 |
（16）用户2：LLVD配电 |
（17）用户1：BLVD配电 |
|
图2-2 ETP48400-C4A1（01075024-002）
（1）负载接线螺钉 |
（2）交流输出空开 |
（3）接地螺钉 |
（4）备用交流输入模块 |
（5）交流输入模块 |
（6）用户3：LLVD配电 |
（7）用户3：BLVD配电 |
（8）公共负载空开 |
（9）监控模块SMU02C |
（10）整流模块/太阳能模块安装空间 |
（11）用户接口模块UIM05B1 |
（12）预留通信扩展模块CIM02C/通信扩展模块NIM01C3安装槽位 |
（13）配电指示标签 |
（14）电池空开 |
（15）用户2：BLVD配电 |
（16）用户2：LLVD配电 |
（17）用户1：BLVD配电 |
（18）用户1：LLVD配电 |
负载接线螺钉作为用户4扩展口。
图2-3 ETP48400-C4A1（01074762-004/01075024-003）
（1）用户1：LLVD配电 |
（2）配电指示标签 |
（3）交流输出空开 |
（4）接地螺钉 |
（5）备用交流输入模块 |
（6）交流输入模块 |
（7）用户3：LLVD配电 |
（8）用户3：BLVD配电 |
（9）公共负载空开 |
（10）监控模块SMU02C |
（11）整流模块安装空间/太阳能模块安装空间 |
（12）用户接口模块UIM05B1 |
（13）预留通信扩展模块CIM02C/通信扩展模块NIM01C3安装槽位 |
（14）电池空开 |
（15）用户2：BLVD配电 |
（16）用户2：LLVD配电 |
（17）用户1:BLVD配电 |
|
表2-1 系统配置
项目 |
ETP48400-C4A1（01074762/01075024） |
ETP48400-C4A1（01075024-002） |
ETP48400-C4A1（01074762-004/01075024-003） |
|---|
交流输入制式 |
220/380V AC三相四线 |
交流配电 |
交流输入空开：1×63A/4P，1×63A/4P（备用，手动切换，机械互锁） 交流输出空开：3×16A/P |
直流配电 |
3个用户，每个用户： LLVD空开：2×125A/1P，支持扩展1×125A/1P BLVD空开：2×63A/1P 公共负载空开：1×32A/1P 电池空开：4×125A/1P，支持扩展1×125A/1P |
3个用户，每个用户： LLVD空开：2×100A/1P，1×40A/1P BLVD空开：2×40A/1P 公共负载空开：1×32A/1P 电池空开：4×125A/1P，支持扩展1×125A/1P |
3个用户，每个用户： LLVD空开：2×100A/1P，1×40A/1P BLVD空开：2×40A/1P 公共负载空开：1×32A/1P 电池空开：4×125A/1P，支持扩展1×125A/1P |
部件 |
监控模块：SMU02C 用户接口模块：UIM05B1 通信扩展模块（可选）：NIM01C3或CIM02C 整流模块：R4850G2或R4875G1（配置6个） 太阳能模块：S4850G1（配置5个） |
交流防雷 |
标称雷击放电电流30kA，8/20μs，正负各5次 |
智能配电单元DCDB48-200-16B（可选）图3-2 智能配电单元DCDB48-200-16B外观（01074731）
（1）接地螺丝 |
（2）次要负载配电 |
（3）重要负载配电 |
（4）通信模块DMU02C1 |
（5）直流输入接口 |
|
图3-3 智能配电单元DCDB48-200-16B-006外观（01074731-006）
（1）接地螺钉 |
（2）LLVD空开安装槽位 |
（3）BLVD空开及其安装槽位 |
（4）配电管理单元DMU模块 |
（5）RS485通信口 |
（6）直流输入端口 |
