FusionModule800数据中心服务器机柜

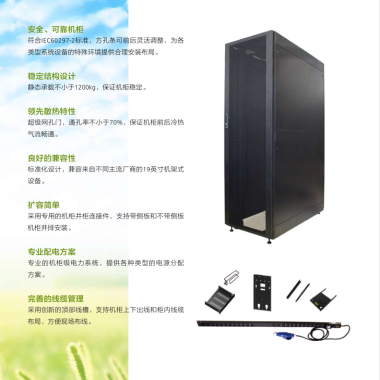

华为NetHos数据中心机柜 基于近20年对机柜的深刻理解，华为推出了NetHos系列机柜 产品，为数据中心提供必要的基础物理构建，为设备提供适 当的环境空间，具备高效的散热能力，完善的布线管理，灵 活、简单的安装方式，高兼容性、高可靠性、高安全性等产 品特点，被广泛应用于各类数据中心。 新一代NetHos机柜 安全、可靠机柜 符合IEC60297-2标准，方孔条可前后灵活调整，为各 类型系统设备的特殊环境提供合理安装布局。 稳定结构设计 静态承载不小于1200kg，保证机柜稳定。 领先散热特性 超级网孔门，通孔率不小于70%，保证机柜前后冷热 气流畅通。 良好的兼容性 标准化设计，兼容来自不同主流厂商的19英寸机架式 设备。 扩容简单 采用专用的机柜并柜连接件，支持带侧板和不带侧板 机柜并排安装。 专业配电方案 专业的机柜级电力系统，提供各种类型的电源分配 方案。 完善的线缆管理 采用创新的顶部线槽，支持机柜上下出线和柜内线缆 布局，方便现场布线。 1 安全可靠结构设计，满足各种IT应用 机柜采用型钢设计，满足多种高密服务器部署，提供可靠 • 承载 采用温控设计进行微环境管理，为设备提供舒适的运行环境 • 统一架构平台，方便安装维护 服务器机柜、网络布线柜、配电柜、空调结构架构统一，工 • 程界面统一，方便安装维护 去工具化设计，易于部署，无过多场地安装要求，易于部署 • 与搬运安装 兼容其他主流厂商标准设备，实现高密服务器、机架部署 • 丰富可选的机柜附件，确保机柜便捷易用 专业的机柜级电力系统，提供各种类型的电源分配方案 • 丰富的线缆和硬件安装附件，按需选用，方便管理与操作 • 多种挡风组件，保证前后冷热气流畅通 • 机柜级门禁管理，保证高安全性 支持电子门锁(感应式刷卡)，同时支持机械式应急开锁 • 支持集中监控和离线式独立运行，实现智能监控 • 新一代NetHos机柜 2 主要型号 项目 技术参数 型号 FR42612 FR47612 FR42611 FR42812 尺寸(宽*深*高) 600*1200*2000 600*1200*2200 600*1100*2000 800*1200*2000 单柜安装空间 42U 47U 42U 42U 有无滚轮 有 无 有 有 风道 前后风道结构，门板通风率70% 门体结构 前门单开，后门双开 机柜表面 表面喷涂户内粉，满足A类环境的使用要求，喷涂颜色: 黑色 机柜材料 高强度A级优质碳素冷轧钢板1.0mm~2.0mm 防护等级 IP20 环保标准 满足ROHS 门开启角度 120o 注：可按照客户具体需求进行定制。 3 机柜PDU 从性能上分： 基本型PDU&监控型PDU 类型 型号 电压 电流 (A) 容量 (KVA) 配置 安装方向 基本型 PDU16-1PH-9/0-B 220V 单相 16 3.5 9个C13插座，无空开 1U 基本型 PDU16-1PH-7-B 220V 单相 16 3.5 7个国际插座，7*6A熔丝 保护 1U 基本型 PDU16-3PH-24/6-B 380V 三相 16 11 3×(8个C13+2个C19)， 无空开 0U 基本型 PDU16-1PH-5-B 220V 单相 16 3.5 5个C13， 5*10A熔丝保护 1U 基本型 PDU30-3PH-18/3-B 208V 三相 30 9 3×(6个C13+1个C19)， 3*16A/2P空开 0U 基本型 PDU32-1PH-20/4-B 220V 单相 32 7.3 2×(10个C13+2个C19)， 2*16A/1P空开 0U 基本型 PDU16-3PH-24/6-B 380V 三相 16 11 3×(8个C13+2个C19)， 无空开 0U 4 机柜PDU 从安装方式上分：全高PDU&半高PDU&柜内安装PDU 类型 型号 电压 电流 (A) 容量 (KVA) 配置 安装方向 基本型 PDU32-1PH-9/4-B 220V 单相 32 7.3 2×(5个C13+2个C19)， 2*16A/1P空开 半高 类型 型号 电压 电流 (A) 容量 (KVA) 配置 安装方向 监控型 PDU32-1PH-20/4-M 220V 单相 32 7.3 2×(10个C13+2个C19)， 2*16A/1P空开 0U 监控型 PDU16-3PH-24/6-M 380V 三相 16 11 3×(8个C13+2个C19)， 无空开 0U 监控型 PDU32-3PH-6/12-M 380V 三相 32 22 6×(1个C13+2个C19)， 6*16A/1P磁空开 0U 5 前门 机柜机架 NO.1 2m / 2.2m网孔前门 应用于前进风，后出风场景，满足机柜高通风率。 NO.2 2m / 2.2m带门禁网孔前门 机柜前门安装带门禁功能电子锁，满足高安全性。 名称 尺寸(宽*深*高/mm) 重量(kg) 颜色 2m网孔门 594*22*1927 8.2 黑色 2.2m网孔门 594*22*2177 8.6 黑色 名称 尺寸(宽*深*高/mm) 重量(kg) 颜色 2m带门禁网孔前门 594*22*1927 8.5 黑色 2.2m带门禁网孔前门 594*22*2177 9.1 黑色 6 前门 侧板 机柜机架 机柜侧板安装在机柜的侧面，用于密封机柜侧面，防止灰尘进入，可根据需求进行灵活配置。 NO.3 2.2m玻璃前门 应用于下送风场景，满足机柜高密封性。 名称 尺寸(宽*深*高/mm) 重量(kg) 颜色 2.2m玻璃门 594*22*2177 20 黑色 名称 尺寸(宽*深*高/mm) 重量(kg) 颜色 2m机柜侧板 1110*800 7.5 黑色 2.2m机柜侧板 1110*920 8.4 黑色 7 底板 机柜机架 机柜底板主要包括前送风底板和下送风底板。 NO.1 前送风底板 前送风底部挡风板主要用于前送风场景，实现前方孔条与机柜前部之间的密封，保证气流隔离。 尺寸(宽*深*高/mm) 适用机柜型号 (宽*深*高) 重量(kg) 567*235* 9 600*1200*2000 600*1200*2200 1.22 NO.2 下送风底板 下送风底部挡风板主要用于下送风场景，采用可拆卸结构，同时兼容普通精确送风和全封闭三种场景需求。 尺寸(宽*深*高/mm) 适用机柜型号 (宽*深*高) 重量(kg) 600*1100*30 600*1200*2000 600*1200*2200 8.4 NO.3 智能精确送风底板 智能精确送风底板主要用于下送风场景，配合精确送风导风框、导风阀使用。 尺寸(宽*深*高/mm) 适用机柜型号 (宽*深*高) 重量(kg) 600*1100*30 600*1200*2000 600*1200*2200 7.0 8 托盘 导轨 硬件安装 机柜托盘主要用于承载设备，分为固定托盘和可调节托盘两种。 L型导轨用于机柜两侧，采用标准设计，可承受、固定、引导移动装置或设备。 NO.1 固定托盘 用于辅助设备安装与设备放置，支持标准19英寸设备安装。 NO.2 可调节托盘 可调节托盘用于承载设备，可根据方孔条深度调整。 尺寸(宽*深*高/mm) 重量(kg) 承载能力(kg) 483*622*62 3.37 100 尺寸（宽*深*高） 重量(kg) 承载能力(kg) 适配方孔条间距 （mm） 42*622*37 0.72 50 645～720 尺寸 (宽*深*高/mm) 重量(kg) 承载能力(kg) 深度方向可调节 范围(mm) 481*870*43.6 5.6 100 570～ 870 9 PDU安装板 硬件安装 PDU安装板支持PDU安装，与PDU配套使用。机柜可支持PDU螺丝安装和免工具挂装。包括全高PDU安装板和半 高PDU安装板。 NO.1 全高PDU安装板 用于全高PDU的安装，采用卡接与螺钉固定方式，简洁实用，2m与2.2m全高PDU2000安装板均采用分段式结 构设计。 NO.2 半高PDU安装板 用于半高PDU的安装，采用卡接与螺钉固定方式，2.0m高安装板采用整体式设计，同时具备安装垂直理线模 块功能；2.2m安装板采用三段式设计。 名称 尺寸(宽*高/mm) 结构形式 重量(kg) 华为Nethos-M FR426135W数据中心服务器机柜,600X1350X2000,华为42U机柜EN8B02LS技术参数不间电源20KVA机架式1户外通信电源机柜，室外一体化电池仓，ETC机柜，外一体化电池仓机柜高速ETC机柜，前后开门机柜，室外通信机柜，铁塔基站机柜2室外通信电源机柜，室外电池仓，3室外一体化机柜，户外通信机柜 4室外空调机柜，空调机柜，户外机柜，户外设备机柜，5G户外一体化机柜，室外电源机柜，室外设备机柜，室外综合机柜，户外防水机柜，室外恒温机柜，室外网络设备机柜，室外交换机机柜，直流空调机柜，楼顶机柜，落地机柜，交流空调机柜，嵌入式电源 锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜 网络机柜 锂电池 UPS 高频开关电源 通信电源 嵌入式电源 网络机柜 室内机柜 锂电www.zjjjdy.com.cn www.hwtxdy.net |
