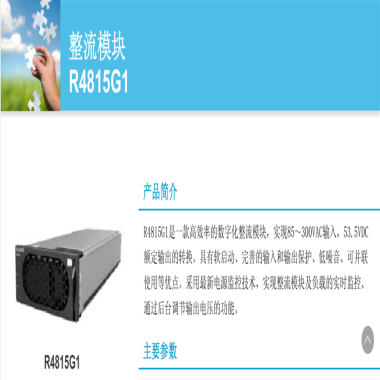

华为通信电源模块R4815G,R4815G1直流开关电源模块技术参数

整流模块

R4815G1是一款高效率的数字化整流模块，实现85～300VAC输入，53.5VDC

额定输出的转换。具有软启动、完善的输入和输出保护、低噪音、可并联

使用等优点。采用最新电源监控技术，实现整流模块及负载的实时监控、

通过后台调节输出电压的功能。

•最高效率：≥94%

•输入电压范围：85～300VAC

•工作温度范围：-40～+75℃

•总谐波失真（THD）：≤5%

•支持在线热插拔功能

•全数字化控制

•支持智能电表

•支持CAN总线通讯

•支持电压电流调整功能

•满足RoHS要求

•通过TUV、CE、UL、CB认证

R4815G1

产品简介

产品特性

基本参数

尺寸 40.8（高）mm×95.5（宽）mm×208（深）mm

重量 ≤1.5kg

散热模式 风冷

环境指标

工作温度 -40℃～+75℃，55℃输出不降额

存储温度 -40℃～+75℃

相对湿度 5%～95%（无凝露）

海拔

0～4000m （海拔在3000～4000m范围，每升高200m

温度指标降低1℃）

输入特性

工作电压 85～300VAC

输入电压制式 单相三线制（或110VAC双火线）

输入频率 45～65Hz，额定值：50Hz/60Hz

最大输入电流 ≤6A

功率因素 ≥0.99

THD ≤5%

输出特性

输出电压

42～58VDC

默认输出：53.5VDC

输出功率 870W（176～300VAC）

主要参数

效率(%)

负载率

输出效率曲线

整流模块

R4815G1

保护特性

输入过压保护 过压保护点：>300VAC

输入欠压保护

欠压保护点：<85VAC

输出过压保护

58.5～60.5VDC（监控模块可调）

输出短路保护

可长期短路

过温保护

过温保护点：>75℃

可靠性指标

MTBF

>500,000小时

噪音

指标

≤30dB（25℃）

≤48dB（55℃）

安规 /EMC/ 防雷特性

安规认证

通过TUV、CE、UL认证

获得CB证书

符合UL60950-1

IEC60950-1

CAN/CSAC22.2

No.60950 -1

EN60950-1

EMC

EN55022 Class B

EN55024

EN61000-3-2

EN61000-3-3

ETSI EN300 386

ETSI EN301489

ITU-T K.20

防雷

YD 5098-2005 5KA

华为通信电源模块R4815G,R4815G1直流开关电源模块
