华为R95021G1充电桩电源模块AC转DC高压电源模块不间电源20KVA机架式1户外通信电源机柜，室外一体化电池仓，ETC机柜，外一体化电池仓机柜高速ETC机柜，前后开门机柜，室外通信机柜，铁塔基站机柜2室外通信电源机柜，室外电池仓，3室外一体化机柜，户外通信机柜 4室外空调机柜，空调机柜，户外机柜，户外设备机柜，5G户外一体化机柜，室外电源机柜，室外设备机柜，室外综合机柜，户外防水机柜，室外恒温机柜，室外网络设备机柜，室外交换机机柜，直流空调机柜，楼顶机柜，落地机柜，交流空调机柜，嵌入式电源 锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统 . R95021G1 充电桩模块 20KW功率2U电源模块 产品简介功能 R95021G1是一款高效率、高功率密度的AC-DC充电模块，支持260V AC（线电压）～470V AC（线电压）三相四线制输入，支持950V DC（高压模式）和500V DC（低压模式）两种模式输出，输出功率20kW。 充电模块采用隔离设计的CAN通信接口，与监控模块之间的通信采用CAN通信协议，通过系统监控可设定充电模块输出电压模式，并实现调压、限流、模块开关机等功能。 型号 图2-1 型号标识 表2-1 型号说明

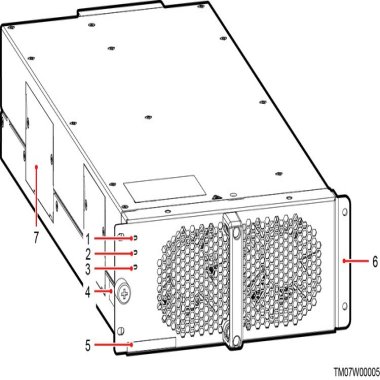

应用范围 充电机（桩）或者充电堆 充电机（桩）或者充电堆应满足标准NB/T33001-2010中6.3章节和8.3章节中环境防护的要求，以及NB/T33008.1-2013中耐环境防护等级的要求，通用环境下室外防护等级需达到IP54以上，室内防护等级需达到IP30以上。 避免在海上环境或污染源附近的陆地室外和只有简单遮蔽的环境下使用。如需在上述环境下使用，充电机（桩）防护等级需达到IP65，否则易导致产品出现故障，由此引发的功能异常或部件损坏不在质保范围之内。污染源指在以下半径范围内的区域： 距离盐水（如海洋）3.7千米。 距离冶金、煤矿、热电厂等重污染源3千米。 距离化工、橡胶、电镀等中等污染源2千米。 距离食品、皮革、采暖锅炉等轻污染源1千米。 避免在周围存在腐蚀性和破坏绝缘的物质环境下使用。如需在上述环境下使用，充电机（桩）防护等级需达到IP65，否则易导致产品出现故障，由此引发的功能异常或部件损坏不在质保范围之内。 建议充电模块的单模块通风面积为13800mm2，*小通风面积为10800mm2，系统的通风面积按照模块数量累加计算（以上数据仅位充电模块的散热需求面积，不含其它设备的散热需求面积）。 建议充电模块进风口和出风口到机柜的距离分别不低于40mm，具体距离还要根据系统风道的形式而定。 关键特征 宽输入电压范围：260V AC～470V AC 宽工作温度范围：-35℃～+75℃ 宽输出电压范围（两种模式） 950V DC（高压模式） 500V DC（低压模式） 高输出效率 工作效率：≥ 96% 满载工作效率：≥ 95.3% 输出功率：20kW 支持热插拔功能 支持风扇智能调速 支持CAN总线通信功能 支持LED显示告警 支持调压、限流、均流功能 具有完善的保护功能 环境低/过温保护 输入侧：支持过/欠压保护、过流保护、三相不平衡保护 输出侧：支持过压保护、限流保护、短路保护 支持输出反灌隔离 支持分组设置 支持系统监控对总线上不同组别的模块进行分组控制（需配套硬件地址板使用） 支持分组号掉电存储（模块更换插槽后，若硬件地址变化，分组号会被清空） 产品外观正面 防拆标签和条形码，是产品质保的重要依据，请勿拆除。 图2-2 充电模块正面
可根据实际情况选择是否需要安装挂耳。
对于市电故障（无交流输入）导致充电模块无输出，指示灯灭。 环境过温保护关机后，环境温度回落至60℃之前，过温告警状态消除，但充电模块不能自动恢复开机。 指示灯之间无互斥关系，只要条件满足，三个指示灯可同时亮。 华为R95021G1充电桩电源模块AC转DC高压电源模块不间电源20KVA机架式1户外通信电源机柜，室外一体化电池仓，ETC机柜，外一体化电池仓机柜高速ETC机柜，前后开门机柜，室外通信机柜，铁塔基站机柜2室外通信电源机柜，室外电池仓，3室外一体化机柜，户外通信机柜 4室外空调机柜，空调机柜，户外机柜，户外设备机柜，5G户外一体化机柜，室外电源机柜，室外设备机柜，室外综合机柜，户外防水机柜，室外恒温机柜，室外网络设备机柜，室外交换机机柜，直流空调机柜，楼顶机柜，落地机柜，交流空调机柜，嵌入式电源 锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统 |
|||||||||||||||||||||||||||||
