华为通信电源APM30,APM30H室外一体化机柜技术参数不间电源20KVA机架式1户外通信电源机柜，室外一体化电池仓，ETC机柜，外一体化电池仓机柜高速ETC机柜，前后开门机柜，室外通信机柜，铁塔基站机柜2室外通信电源机柜，室外电池仓，3室外一体化机柜，户外通信机柜 4室外空调机柜，空调机柜，户外机柜，户外设备机柜，5G户外一体化机柜，室外电源机柜，室外设备机柜，室外综合机柜，户外防水机柜，室外恒温机柜，室外网络设备机柜，室外交换机机柜，直流空调机柜，楼顶机柜，落地机柜，交流空调机柜，嵌入式电源 锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜 网络机柜 锂电池 UPS 高频开关电源 通信电源 嵌入式电源 网络机柜 室内机柜 锂电www.zjjjdy.com.cn www.hwtxdy.net 华为通信电源APM30,华为APM30H室外一体化机柜 TD-RAN APM30 APM30H功能与配置. APM30 APM30H为华为无线产品室外应用提供配套解决方案：可为分布式基站提供室外应用的直流供电和备电功能，同时提供BBU以及传输设备户外安装的解决方案。
分布式基站应用情况：
APM30扩展电池柜内置大容量蓄电池，可满足分布式基站长时间的备电需求。 APM30扩展电池柜参数说明:
APM30扩展传输柜可为用户设备提供直流供电和安装空间 。 APM30扩展电池柜参数说明:

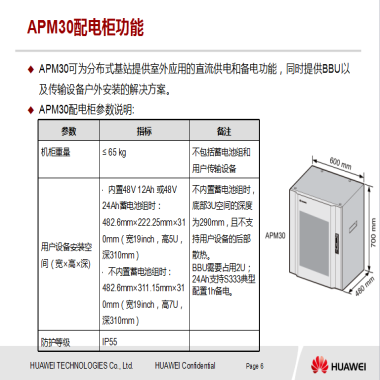

APM30内部提供7U高的空间安装BBU和传输设备，利用嵌入式电源系统给分布式基站和传输设备提供-48V直流供电，同时给蓄电池充电。 无市电时，由APM30的内置蓄电池组或外接扩展电池柜中的蓄电池组向分布式基站和传输设备提供-48V的直流供电。 分布式基站的典型配置情况为：1BBU+3RRU 。
APM30配电柜部件： 配电柜部件包括APMI单板、AFMU单板、PDU模块、PMU模块、PSU模块（AC/DC）、内置蓄电池和传感器，其中内置蓄电池为选配设备。 APMI单板 APMI为电源监控防雷转接板，位于机柜左上角。 AFMU单板 AFMU为风扇环境监控单元，安装在机柜的右上角。 PDU模块 PDU模块为电源分配单元，可实现交流配电功能和直流配电功能。 PMU模块 PMU模块为电源环境监测单元，提供完善的电源系统管理、配电检测和上报告警功能。 PSU模块（AC/DC） PSU模块为电源供电单元，支持将220V AC转换成-48V DC。 配电柜蓄电池 APM30配电柜内置蓄电池的外形和配置。 APM30传感器 APM30传感器包括门禁传感器和温度传感器。
APMI单板功能 APMI单板（APM Power Monitor unit Interface Board）即APM30电源监控防雷转接板，APMI单板位于APM30机柜左侧位置。 APMI单板作为监控防雷转接板，具备以下功能： 实现对APM30串口通信信号、开关量输入输出信号、环境监控信号的转接。 实现对干结点输入/输出、485串口信号（与BBU主控板相连）的防护。
APMI单板上的接口完成信号转接与防雷保护，APMI单板接口根据位置不同，可分成外部接口和内部接口。
AFMU单板 AFMU(APM Fan Monitor unit Interface Board )单板为风扇环境监控单元，可完成风扇的供电和监控以及环境温度的监控。 AFMU单板功能列表如下： 为机柜顶部的2个风扇分别提供直流供电和告警上报功能。 实现环境温度传感器、进风口温度传感器、出风口温度传感器的告警上报功能。 AFMU单板上的告警信号通过转接板信号线传输到APMI单板并最终上报到主控板（BBU）。
