室内机

外观

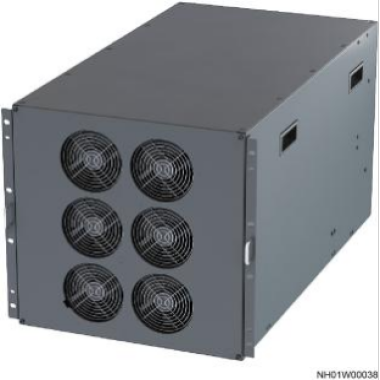

图 2-1 室内机外观

组成

室内机主要有EC风机、蒸发器、电子膨胀阀、电加热（选配）、湿膜加湿组件（选 配）、轻载除湿组件、冷凝水泵等部件组成。

●     EC风机

采用EC风机，实现无级调速，降低过温负载能耗。

●     蒸发器

采用高散热效率的V型换热器，兼容轻载除湿设计，进入轻载除湿模式后，自动关 闭除湿电磁阀，降低蒸发温度，增大除湿量，满足解决轻载高湿应用场景，有效   控制机房温湿度需求。

●     电子膨胀阀

节流装置采用知名品牌电子膨胀阀，由系统控制电子膨胀阀快速准确的根据温湿 度需求调节制冷剂流量，保证系统的稳定与可靠，实现机房温湿度均衡。

●     电加热

PTC（Positive Temperature Coefficient）电加热具有加热启动快、加热量大且散 热均匀等特点；可自动匹配加热量调节，两重保护设备安全稳定运行。

●     湿膜加湿组件

采用湿膜蒸发冷却技术，实现节能和降温的目的，维护成本低，循环加湿可节约 水源。

●     轻载除湿组件

低载除湿特性，可以使低负载（最低10%）、高湿环境中冷通道的湿度维持在 20%~80%。

                                                 16

●

冷凝水泵

采用耐高温材料，保证冷凝水顺利排出，适用范围广。水泵扬程为4m，采用双液 位检测器控制，可靠性高。相关排水异常告警可上传至监控单元，产生声光告

警。
