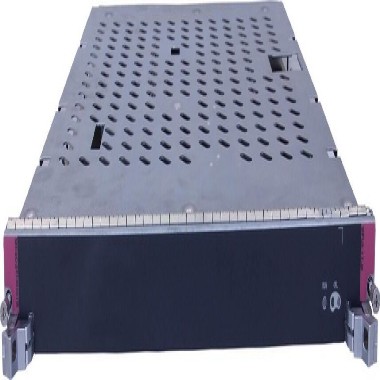

华为MPUB6主处理板B6A,ME60-X16A

概述




单板属性

属性

描述

板名丝印

MPUB6

描述

主处理板B6A

BOM

03058812

型号

ME0DMPUX8671






单板对应产品与版本支持情况华为MPUB6主处理板B6A,ME60-X16A

产品

最低软件版本

ME60-X16A

V800R011C00




管理接口列表华为MPUB6主处理板B6A,ME60-X16A

接口名称

接口类型

连接器类型

描述

对应线缆

FSP0,FSP1

串口

RJ45

框间快速倒换接口,预留。

8芯屏蔽线缆

GE/10GE

GE/10GE

SFP+/SFP

框间级联接口,预留。

光纤

MGMT-ETH

以太网接口(10M/100M/1000M Base-TX自适应)

RJ45

用于连接系统网管工作站。支持半双工、全双工两种工作方式。

5类屏蔽双绞线

CON

RS-232串口

RJ45

用于连接控制台,实现对系统的现场配置功能。缺省波特率为9600bit/s,可设置。

8芯屏蔽线缆

AUX

RS-232串口

RJ45

用于连接Modem,通过拨号实现远程维护。缺省波特率为9600bit/s,可设置。

-

CLK

外同步接口

RJ45

用于输入或输出2Mbps时钟信号/2MHz时钟信号/1pps时间信号。

120Ω时钟电缆

TOD

外同步接口

RJ45

用于输入或输出1pps+ASCII组合的时间信号/DCLS时间信号。

120Ω时钟电缆

CLK-INT

外同步接口

RJ45

用于输入或输出2Mbps时钟信号/2MHz时钟信号/1pps+ASCII组合的时间信号/2路DCLS时间信号。

120Ω时钟电缆

SMB

外部时钟接口

SMB

用于外接时钟。

75Ω时钟电缆

USB

USB

USB Type A

USB接口,预留。




功能规格




功能特性华为MPUB6主处理板B6A,ME60-X16A

功能特性

说明

可靠性和可用性

1:1冗余备份工作方式。



技术指标




单板指标

项目

描述

尺寸(宽×深×高)

398mm × 554mm × 41mm

典型功耗

170.0 W

典型散热值

551.6 BTU/hour

重量

7.5 kg

工作环境温度

长期:0°C~40°C;短期:-5°C~50°C

处理器

8核2.3GHZ

内存

32 GB

Flash

16 MB

存储

SSD卡: 8GB

 华为MPUB6主处理板B6A,ME60-X16A
