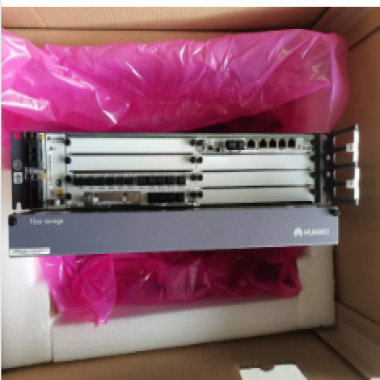

华为OSN1800II光传输SDH光传输设备C15X10主控不间电源20KVA机架式1户外通信电源机柜，室外一体化电池仓，ETC机柜，外一体化电池仓机柜高速ETC机柜，前后开门机柜，室外通信机柜，铁塔基站机柜2室外通信电源机柜，室外电池仓，3室外一体化机柜，户外通信机柜 4室外空调机柜，空调机柜，户外机柜，户外设备机柜，5G户外一体化机柜，室外电源机柜，室外设备机柜，室外综合机柜，户外防水机柜，室外恒温机柜，室外网络设备机柜，室外交换机机柜，直流空调机柜，楼顶机柜，落地机柜，交流空调机柜，嵌入式电源 锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜 网络机柜 锂电池 UPS 高频开关电源 通信电源 嵌入式电源 网络机柜 室内机柜 锂电www.zjjjdy.com.cn www.hwtxdy.net OptiX OSN 1800 II 盘纤盒一体化机盒斜视图 说明 盘纤盒一体化机盒区分直流和交流机盒，交流机盒外接交流电源，直流机盒外接直流电源。当机房没有直流电供给时，直流机盒可通过外置交流电源系统（UPM）外接交流电源。 OptiX OSN 1800 II机盒机械指标
2 . 槽位说明 机盒槽位分布采用横插板结构，所有类型单板均在机盒正面插拔。OptiX OSN 1800 II机盒提供8个单板槽位。 ● 槽位1至槽位6可插放光波长转换类（OTU）单板、光分插复用类（OADM）单板、光合波和分波类单板、光放大类单板、光谱分析类单板和光保护类单板。 ● 槽位7可插放光分插复用类（OADM）单板、光合波和分波类单板、光谱分析类单板、BAS1单板和SCS单板。 ● 槽位8固定插放SCC单板。 ● 槽位9和槽位10固定插放PIU单板。 ● APIU单板占用2个槽位的宽度，插针位于单板的上半部，即单板插放在所占两个槽位中上方的槽位。在网管上显示APIU单板的槽位号为所占两个槽位中上方的槽位。 – 当单板插放在槽位4时，占用槽位2和槽位4两个槽位，在网管上显示为槽位4。 – 当单板插放在槽位6时，占用槽位4和槽位6两个槽位，在网管上显示为槽位6。 ● 槽位11固定插放FAN单板。 支持电口的单板插放在OptiX OSN 1800 II机盒上时，电口受机盒出线限制，可用的电口数量需满足以下限制： ● 使用非屏蔽网线时，机盒单层建议接入≤6根网线，单层上只能包括6个电模块接口。 ● 使用屏蔽网线时，机盒单层建议接入≤4根网线，单层上只能包括4个电模块接口。 例如，双槽位单板插放在OptiX OSN 1800 II机盒上时，占用两个槽位，占用机盒两层高度。若使用非屏蔽网线，双槽位单板可以使用12个电模块；若使用屏蔽网线，双槽位单板可以使用8个电模块。 说明 电口超过以上限制数量，走线架可能会容纳不下，而且可能导致机柜门无法关闭。如果子架单层电口的数量必须超出以上限制，请联系华为工程师定制外凸的前门。 子架左侧单板的网线/电缆会影响右侧单板的维护。因此支持电口的单板应优先布置在子架的右侧槽位，尽量避免左右两块单板同时配电口。 OptiX OSN 1800 II 机盒槽位分布 ● 业务对偶槽位：开销可以通过背板总线串通的一对槽位，支持业务的分布式调度。 ● 中继对偶槽位：对于线路单板或OTU单板作中继的时候，需要穿通ESC信号，两块线路单板或OTU单板需要配置在中继对偶槽位。当单板占用1个槽位时，配置在中继对偶槽位（单槽位）中；当单板占用2个槽位时，配置在中继对偶槽位（双槽位）中。 对偶槽位的支持情况详见单板的可插放槽位。 3 . 交叉能力 盒式OptiX OSN 1800 II具有很大的业务接入容量，其交叉总线很复杂。它能够实现电层信号业务汇聚节点的调度，增强网络灵活性。OptiX OSN 1800 II 机盒8个槽位交叉容量如 图所示。它们的交叉能力各不相同。 OptiX OSN 1800 II 机盒交叉能力 4 . FAN 用于OptiX OSN 1800 II机盒中的风扇板类型为FAN01，内含6个风扇，为机盒提供散热功能。单板可插拔。 FAN01单板功能与特性
注意： FAN单板由SCC单板供电，若拔出SCC单板，FAN单板会停止工作。当FAN单板的6个风扇中任意一个风扇坏掉时，OptiX OSN 1800系统可在-5℃～40℃环境温度下正常运转96小时。当FAN单板中有两个或两个以上风扇坏掉时，必须立即更换FAN单板。 5 . 功耗 OptiX OSN 1800 II 机盒功耗（直流、交流机盒）
