 编码型号描述备注

52210935MTS9510A-HX20031单元1舱，设备舱热交换器HXC150S&BTS机架 2.0 m空机柜.

52210936MTS9510A-GX20031单元1舱，设备舱AH1500&BTS机架

 52210939MTS9510A-GX20021单元1舱，设备舱AH3000-1+BTS机架

 52210950MTS9510A-DX20011单元1舱，设备舱DC+RRU机架

52210951MTS9510A-HX20041单元1舱，设备舱HXC300S+BTS机架

52210930MTS9510A-HX20011单元1舱，设备舱HXC70S&19"机架

52210932MTS9510A-HX20021单元1舱，设备舱热交换器HXC150S&19"机架

 52210934MTS9510A-GX20041单元1舱，设备舱AH1500&19"机架

52210948MTS9510A-GX20051单元1舱，设备舱前后开门AT1500D&19"机架

 52210983MTS9510A-GX20071单元1舱，设备舱AH1500D&19"机架

52210978MTS9510A-GX20061单元1舱，设备舱AT1500D&19"机架

52210931MTS9510A-HD20011单元2舱，设备舱热交换器HXC70S&19"机架，电池舱DC&2层电池托盘

 52210943MTS9510A-HT20011单元2舱，设备舱热交换器HXC70S&19"机架，电池舱TEC&2层电池托盘

52210933MTS9510A-HD20021单元2舱，设备舱热交换器HXC150S&19"机架，电池舱DC&2层电池托盘

 52210944MTS9510A-HT20021单元2舱，设备舱热交换器HXC150S&19"机架，电池舱TEC&2层电池托盘

 52210952MTS9510A-HT20031单元2舱，设备舱热交换器HXC150S&19"机架，电池舱TEC&3层电池托盘

52210945MTS9510A-DT20011单元2舱，设备舱DC&19"机架，电池舱TEC&2层电池托盘

52210937MTS9510A-GA20011单元2舱，设备舱AH1500&19"机架，电池舱PC500D&2层电池托盘

52210938MTS9510A-GX20011单元2舱，设备舱AH1500&19"机架，不分舱&2层电池托盘

52210941MTS9510A-XT20011单元1舱，TEC&3层电池架.

52210940MTS9510A-XD20011单元1舱，直通风&3层电池架

52210942MTS9510A-XA20011单元1舱，PC500D&3层电池架

52211003MTS9510A-XT20021单元1舱，TEC&4层电池架

52211004MTS9510A-XD20021单元1舱，直通风&4层电池架

52211005MTS9510A-XA20021单元1舱，PC500D&4层电池架

 52210954MTS9510A-GX14021单元2舱，设备舱AH1500&19"机架，不分舱&1层电池托盘1.4 m空机柜

52210949MTS9510A-HX14021单元1舱，热交换器HXC150S&BTS机架

52210946MTS9510A-GX14011单元1舱，设备舱AH1500&19"机架

52210953MTS9510A-HX14011单元1舱，设备舱热交换器HXC70S&19"机架 5

2210947MTS9510A-XT14011单元1舱，TEC&2层电池架

52210955MTS9510A-XA14011单元1舱，PC500D&2层电池架

52210956MTS9510A-HX23011单元1舱，设备舱HXC300S+BTS机架2.3 m空机柜

52210957MTS9510A-GX23011单元1舱，设备舱AH3000-1+BTS机架

52210958MTS9510A-HT20041单元2舱，设备舱热交换器HXC70S&19"机架，电池舱TEC&2层电池托盘(散件)散件

1072589MTS9512A-HD20011单元2舱，设备舱热交换器HXC70S&19"机架，电池舱DC&2层电池托盘(单三相)"带板运输

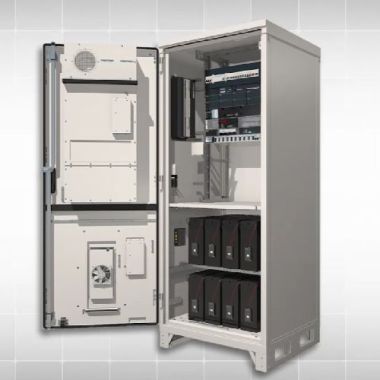

（尚无针对编码照片，可参考效果图）"

 01072595MTS9512A-HT20021单元2舱，设备舱热交换器HXC70S&19"机架，电池舱TEC&2层电池托盘(单三相)

01072591 MTS9512A-HD20021单元2舱，设备舱热交换器HXC150S&19"机架，电池舱DC&2层电池托盘(单三相)

01072596 MTS9512A-HT20031单元2舱，设备舱热交换器HXC150S&19"机架，电池舱TEC&2层电池托盘(单三相)

01072592MTS9512A-HT20011单元2舱，设备舱热交换器HXC150S&19"机架，电池舱TEC&3层电池托盘(单三相)

 01072597 MTS9512A-DT20011单元2舱，设备舱DC&19"机架，电池舱TEC&2层电池托盘(单三相)

 01072593 MTS9512A-GA20011单元2舱，设备舱AH1500&19"机架，电池舱PC500D&2层电池托盘(单三相)

01072594 MTS9512A-GX20011单元2舱，设备舱AH1500&19"机架，不分舱&2层电池托盘(单三相)

 01072590 MTS9512A-HX20011单元1舱，设备舱热交换器HXC150S&19"机架(单三相)

01072598MTS9512A-HT20041单元2舱，设备舱热交换器HXC70S&19"机架，电池舱TEC&2层电池托盘(双火)

01072599MTS9512A-HT20051单元2舱，设备舱热交换器HXC150S&19"机架，电池舱TEC&2层电池托盘(双火)

 01072600MTS9512A-DT20021单元2舱，设备舱热交换器DC&19"机架，电池舱TEC&2层电池托盘(双火)

01072610MTS9512A-HT20061单元2舱，设备舱热交换器HXC70S&19"机架，电池舱TEC&2层电池托盘（单三相、带MTS特性） 01072611MTS9512A-HD20031单元2舱，设备舱热交换器HXC70S&19"机架，电池舱DC&2层电池托盘（单三相、带MTS特性） 01072613 MTS9512A-GX20021单元2舱，设备舱AH1500&19"机架，不分舱&2层电池托盘（单三相、带MTS特性）

 01072614MTS9513A-HT20011单元2舱，设备舱热交换器HXC150S&19"机架，电池舱TEC&2层电池托盘（单三相、带MTS特性）

MTS9000A 智能配电单元

简介

MTS9000A智能配电单元E-fuse主要实现智能配电功能，提供智能容量配置，远端上下电及过流、短路保护 功能，并对电源输出状态监控及指示；提供基于RS485串口通信及故障告警上报功能。E-fuse使得站点的配 电管理更加方便、高效。其主要功能如下：

  全面防护：防过压/欠压、防过流/欠流、防反接 

支持热插拔

  支持容量远程编程 

 支持远程电流测量 

支持远程上下电操作

 全面保护，高可靠性

 远程可控可编程，易于管理 

负载功耗可视、上下电可管理，节能高效

主要参数

 部件

智能配电单元

参数

尺寸  442mm*42mm*300mm(W*H*D)

配电  10 路，最大20A/route (5,10,15,20A可设定)

SPD  差模: 10kA，共模：20kA；8/20μs

工作电压  40~60VDC

最大电流  100A MTS9000A 智能防盗拍照 简介 MTS9000A提供柜内防盗摄像头作为选配件以提升站点的防盗水平，防盗摄像头同MTS9000A的电子门锁通信，

当机柜被非法打开时，会启动连拍记录现场情况，连拍照片在本地存储器存储的同时将照片实时传送至网管中 心，为运营商挽回资产损失提供重要证据资料。

GPRS/3G/IP

NetEco（网管中心）

SMU02B

摄像头

节省站点安防成本

 降低站点被偷盗损失

 参数

 摄像头

 像素

 30 万

分辨率  640*480, 320*240, 160*120

 镜头  6mm 红外镜头

图片格式  JPEG 夜视  黑白图像

 通讯  RS485

电压&电流  -48V; <100mA( 白天)/<300mA(夜视模式)

工作温度  -20℃~70℃

MTS9000A 站点能效管理 SIEE=

 E L

 E F +E G +E R

通常无线基站的能耗在整网中会占据40%至60%的比 例，无线基站的能效水平提升对全网能耗成本控制意 义重大。华为MTS9000A支持对站点能效进行测量并 提供改进性建议，帮助客户降低运维成本。

散热设备消耗

热耗 监控单元功耗

 其他

 E L :  通信主设备消耗的

能量 E R  E G  E F

站点能效定义

无线基站

45%-60%

传送网、中心机房、 及其他 40%-55% 站点能效管理方案 站点能效（SIEE）简介 (SIEE: Site Infrastructure Energy Efficiency)   华为新一代通信能源解决方案MTS9000A支持交流输入、太阳能输入电量统计，并支持对直流配电侧主设备用电量 的独立统计，基于实时采集的运行参数，控制器计算站点实时能效水平，并将结果上报网管系统（NetEco）。网管 系统可将站点能效数据按不同纬度进行统计显示，实现站点能效水平的统计分析以及提供管理改进辅助。从而为全 网能效水平提升提供度量工具。 AC/DC 控制器 太阳能 交流检 测单元 电池 基站设备 照明、制冷及其他 E AC E SOLAR E L E B （选配）   网管系统 客户价值  站点能效可视 华为MTS9000A内置测量功能，对能源系统的能量输 入和输出进行测量，并上传至NetEco，NetEco可以 根据客户自定义要求对单站及全网能效进行统计分析。  站点能效可改进 基于站点能效报告以及解决方案分析，华为能够为客 户提供丰富且行之有效的能源方案改进建议以达到降 低全网能耗的目的，例如：采用更高效的整流模块， 机柜热分析及风道设计，配置方案优化等内容。 1 2 3 4 5 >94% >92% >90% >88% >86%   持续改进 站点能效分级 关键部件 交流检测单元 指标
