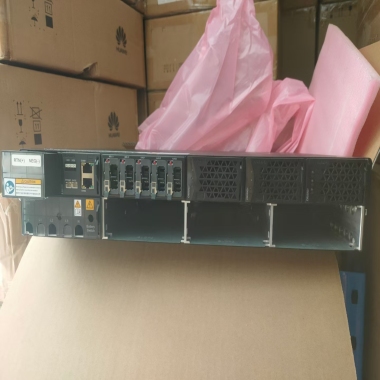

　华为EPS100D-N01D1室内直流型刀片电源SMU11D双向直流转换模块C6030G1

　　输出电压 220v

　　输出功率 6KW

　　电源系统

　　43.6mm×482.6mm×330mm（高×宽×深）

　　重量＜6kg（不含模块）

　　防护等级 IP20

　　安装方式 19 英寸支架安装，挂墙安装

　　维护方式 支持前维护方式

　　散热方式 自然散热

　　华为EPS100D-N01D1产品概述

　　华为EPS100D-N01D1 是为 5G 产品设计的刀片式直流电源系统，支持 48V DC 输入供电，

　　48V DC 和 57V DC 两种输出供电电压制式，为 5G BBU 和 RXU 提供可靠的供电解决

　　方案。该产品具备 57V 动态调压特性，适用于 5G 扩容或者改造场景。

　　华为EPS100D-N01D1

　　输入系统

　　-48V 直流

　　配电单元

　　直流输出：5×33A 快插端子

　　直流输入：2×100A 端子

　　监控模块华为SMU11D

　　双向直流转换模块（华为C6030G1）

　　C6030G1 是新一代非隔离双向直流转换模块，能够支持双向输入输出，共两种工作模

　　模式一：48V 端口输入电压范围 40V DC～60V DC、60V 端口输出电压 55V DC～72V

　　DC；

　　模式二：60V 端口输入电压范围 57V DC～72V DC、48V 端口输出电压 42V DC～58V

　　DC；

　　输出电压可以通过电源监控模块调节。该模块具有过流保护、过压保护、过热保护等

　　华为EPS100D-N01D1室内直流型刀片电源SMU11D双向直流转换模块C6030G1
