直流PM模块
PM模块通过PEM模块将电源从外部接入，并在自身内部进行均流稳压，然后输出到电源背板。该直流电源是双路冗余输入供电（输入A和输入B）。每个直流电源的两路输入可以连接到两个不同的源，如果两路电源电压值不同，将由直流电压值更高的源提供更大的电流。
概述
表1 电源属性 |
属性 | 描述 |
描述 | PM2200W直流电源 |
BOM | 02311CNP |
型号 | PDC-2200WB |
表2 电源对应产品与版本支持情况 |
产品 | 最低软件版本 |
ME60-X8A | V800R008C10 |
ME60-X16A | V800R008C10 |
外观
直流PM模块外观如图1所示。

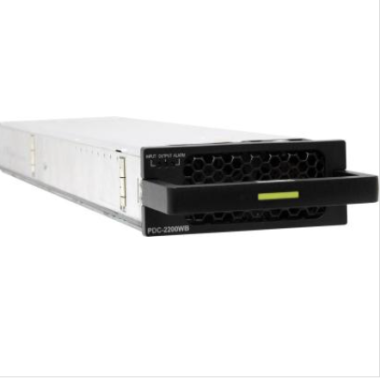

图1 直流PM模块示意图
面板
图2 PM模块面板外观图
表3 指示灯说明 |
名称 | 指示灯颜色 | 正常状态 | 异常状态 | 异常原因 |
Input | 绿色 | 亮 | 闪烁 | 输入电压超出可接受的范围。 |
灭 | · 无直流输入。 · 正负输入接反。 |
Output | 绿色 | 亮 | 灭 | 模块无输出或输出电压过低。 |
Alarm | 红色 | 灭 | 亮 | · 风扇故障 · 过温保护 · 输出过压保护 · 输出过流保护或短路 · 模块电流严重不均衡 |
技术指标
项目 | 描述 |
尺寸（宽×深×高） | 106.5mm×485mm×41mm |
重量 | 2.4kg |
输入额定电压 | -48V/-60V |
输入电压范围 | -40V～-72V |
最大输入电流 | 63A |
最大输出功率 | 2200W |
供电效率（25°C） | 0.94
|
