监控模块 SMU02B1技术参数

面板

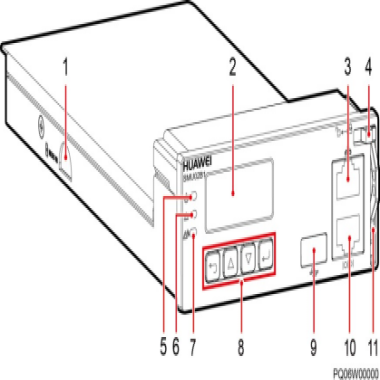

SMU02B1（site monitoring unit 02B1）面板如下图所示。

图3-4 SMU02B1 面板

（1）SD 卡槽 （2）液晶显示屏（LCD） （3）通信口 FE

（4）拨销 （5）运行指示灯 （6）次要告警指示灯

（7）重要告警指示灯 （8）按键 （9）USB 接口（该端口支持安全保护机制）

（10）通信口 RS485/RS232  （11）把手 -

指示灯

表3-3 SMU02B1 面板指示灯说明

USB 接口

通过USB 接口连接无线模块后，SMU02B1 可与网管进行无线通信。

通信口

表3-4 SMU02B1 面板通信口说明

图3-5 FE/RS485/RS232 引脚

表3-5 FE 引脚定义
