表A-1 环境条件

项目	规格
工作温度	–20℃～＋50℃
运输温度	–40℃～＋70℃
贮存温度	–40℃～＋70℃
工作湿度	5%～95%
贮存湿度	5%～95%
海拔要求	0m～4000m （在 2000m～4000m 环境下高温降额，每升高 200m，工作温度降低 1℃）
其他要求	l 没有导电尘埃和腐蚀性气体、没有爆炸危险 l 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-4（V2.2.1）Class 4.1 温度受控环境要求

表A-2 电气指标

项目	规格
交流输入	输入制式与输入电压	220/380V AC 三相四线：85V AC～300V AC（相电压）
	输入频率	频率范围：45Hz～66Hz；标称频率： 50Hz/60Hz
	功率因数	≥0.99（额定输入，满载）
	总谐波失真（THD）	THD≤5%（Vin=208V AC，220V AC， 230V AC，50%-100%负载）

项目	规格
直流输出	输出电压范围	–42V DC～–58V DC
	默认输出电压	–53.5V DC
	输出功率	整流模块功率之和
	稳压精度	≤±1%
	纹波和噪声	≤200mVp-p
	电话衡重杂音	≤2mV
	均流不平衡度	＜±5%（20%～100%负载）
交流输入保护	交流输入过压保护点	大于 300V AC
	交流输入过压恢复点	290V AC
	交流输入欠压保护点	小于 85V AC
	交流输入欠压恢复点	90V AC
直流输出保护	直流输出过压保护点	范围为–58.5V DC～–60.5V DC l 内部故障过压时，模块锁死 l 外部电压达到–63V 以上，且持续 500ms 以上，模块锁死
交流防雷	标称雷击放电电流 20kA，最大雷击放电电流±40kA，8/20μs
直流防雷	差模 10kA，共模 20kA，8/20μs
安规设计	满足标准 IEC/EN60950-1
平均无故障时间	20 万小时（25℃）

表A-3 EMC 指标

项目	规格
电磁干扰（EMI）	传导骚扰发射（CE）	Class A，EN300386
	辐射骚扰发射（RE）	Class A，EN300386
	谐波电流（Harmonic）	IEC 61000-3-12
	电压波动和闪烁（Flicker）	IEC 61000-3-11
电磁敏感度（EMS）	静电放电抗扰性（ESD）	壳体端口ESD 指标满足 IEC61000-4- 2 标准要求，B 判据

项目	规格
		接触放电：6kV；空气放电：8kV
		信号端口ESD 指标满足 IEC61000-4- 2 标准要求，R 判据接触放电：2kV；
	电快速脉冲群抗扰性（EFT）	IEC61000-4-4，B 判据信号口 1kV，交流电源口 2kV，直流电源口 2kV
	辐射抗扰性（RS）	IEC61000-4-3，LEVEL3，判据 A 10V/m
	传导抗扰性（CS）	IEC6100-4-6，A 判据电源口满足 10V 的指标要求，信号口满足 3V 指标要求
	浪涌抗扰性（SURGE）	IEC61000-4-5，B 判据交流电源端口：差模 6kV，共模 6kV 直流电源端口：差模 2kV，共模 4kV

表A-4 机柜规格

项目	规格
机柜尺寸（高×宽×深）	2000mm×600mm×600mm
机柜颜色	黑
机柜重量	≤120kg（不含整流模块和选配部件）
防护等级	IP20（配置顶部防鼠网）
安装方式	落地安装、防静电地板安装
维护方式	支持前维护（常规维护，非维修），支持靠墙（离墙壁距离≥100mm）
进出线方式	上进线上出线
散热方式	自然散热

华为,数码，室外通信电源机柜，室外电池仓

2.1 产品概述

TP48300T-N20A7，TP48600T-N20A7 是室内通信电源系统，将交流电转换为稳定的直流电，主要为–48V 系列的通信设备进行供电。最大输出电流分别是 300A、600A，机柜外观如下图所示。

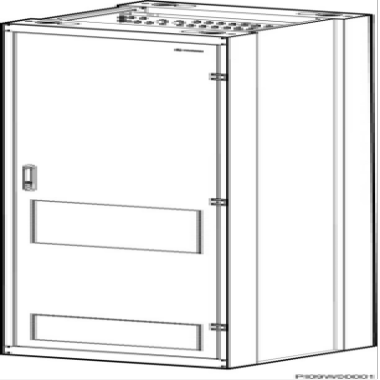

图2-1 机柜外观

2.2 系统特点

l 模块电压输入范围宽 85V AC～300V AC

l 完善的电池管理功能

l 完善的交、直流防雷设计

l 提供一路COM 接口、一路 RS485 接口

l 支持 LCD 界面中英文显示、按键操作

l 支持整流模块热插拔和高效、标效整流模块混插

l 整流模块功率因数值达 0.99

l 高效整流模块效率高达 96%，标效整流模块效率高达 93%

l 根据负载功率的大小，自动休眠一个或多个整流模块，节省能耗；支持高标效模块混插，节省投资

l 支持 4 用户共享供电，可对 4 用户的直流用电进行独立电量计量

l 支持分用户控制负载下电，可选时间模式（时长可调）或电压模式（电压值可调），分用户上下电参数
