华为ICC330-HA1-C10户外机柜，华为TP48200A室外柜，ETP48200室外一体化机柜

华为ICC330-HA1-C10户外机柜，华为TP48200A室外柜，ETP48200室外一体化机柜通信电源.PDU配电单元.锂电池.充电桩模块.蓄电池.电池开关箱.一体化UPS电源.UPS电源.不间断电源.逆变器.精密空调.通信电源.开关电源.嵌入式电源.室外机柜.户外机柜.壁挂电源.网络机柜.服务器机柜.交换机机柜.列头柜.配电箱.一体化机柜.48V通信电源.24V通信电源.分立式通信电源.组合式通信电源.监控模块.整流模块.ATS自动切换，通信电源.开关电源.高频开关电源 .5G室外通信电源柜.室外柜.户外机柜.室外一体化电源.通信电源柜..壁挂通信电源.分立式通信电源柜.一体化电源柜.网络机柜.服务器机柜.交换机机柜.冷风通道机柜.列头柜..交流配电柜.不间断UPS电源.锂电池.蓄电池.精密空调.嵌入式电源.PDU配电单元.配电箱.充电桩模块.整流模块.监控模块.外机柜.室内机柜.壁挂电源.高频开关电源.冷风通道机柜.不间断UPS电源.整流模块


产品参数：

产品类型			ICC330-HA1-C10
系统	尺寸 (W × D × H)		650 mm × 795 mm × 1600 mm (包含底座和机柜其他部件)
	底座 (W × D × H)		650 mm × 650 mm × 100 mm
	重量		<100 kg (不包含整流模块和其他可选部件)
	安装方式		落地安装
	走线方式		底部走线
	维护方式		前维护
	机柜材料		外壳、内部支架: 钢, 底座: SMC
	机柜颜色		亮灰色：RAL7035
	接地排		7 × M6, 1 × M8
	走线孔		8 x 43 mm 直径走线孔
	安全		IEC60950
	EMC		EN 300386 Class A
设备舱	内部设备空间		8 U, 19英寸机架
	防护等级		IP55 (EN 60529)
	制冷方式		热交换 HEX100, 150W/K
电池舱	电池类型		最大4组 ESM-48100A6/ESM-48100B1/ESM-48100B2/ESM-48150B1
	防护等级		IP55 (EN 60529)
	制冷方式		PC500D, 直流空调 (制冷量: 600W, L35/L35)
电源	电源型号		DCDU-600AN1
	输入	交流输入	三相：200-240/346-415 Vac, 单相：200 Vac to 240 Vac, 双火线：200 Vac to 240 Vac
		频率	50/60 Hz
	输出	电压	普通模式：-42VDC ~ -58VDC，额定值：-53.5VDC 支持57VDC恒压（需配合BoostLi锂电池使用）
		功率	Max. 36kW （600A），三相 Max. 18kW，单相Max. 18kW，双火
	电池支路		3 × 200 A MCB
	直流配电		LLVD1: 2 × 125 A MCB, 3 ×63A MCB LLVD2: 2 × 63 A MCB, 2 × 32 A MCB, 2 × 16 A MCB
	其他能源输入		300A, -42Vdc to -58Vdc
	SPD	交流输入	Class B, 30/60 kA (8/20 μs)
		直流输出	10/20 kA (8/20 μs)
环境	工作温度		0 ℃ ~ +45 ℃ + 太阳辐射（配置加热盒时，支持-20℃）
	存储温度		-40 ℃ ~ +70 ℃
	相对湿度		5% ~ 95% (无凝露)
	海拔		0 ~ 4000 m (2000~4000 m，每升高200m降额1℃)

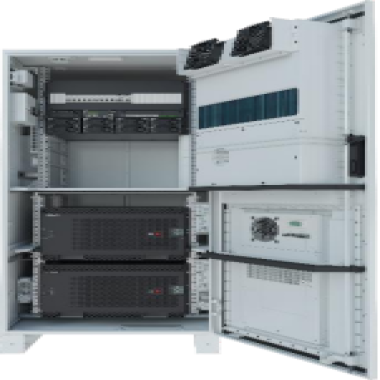

$T){P}8R{W~0HVW_U6Y`B)S3.png$ 华为ICC330-HA1-C10户外机柜，华为TP48200A室外柜，ETP48200室外一体化机柜化机柜

产品特性：

l 高功率密度

功率高达36kW，仅5U高

l 统一智能电源

创新的架构设计，支持多种能源输入（太阳能、市电或油机）,多制式输出(AC:220V, DC:12/24/36/48/57V), 支持多种业务场景

l AI 协同

iGrid/iDiesel/iSolar 智能系统调度提升系统效率和可靠性

l 智能负载管理

使能精准计量&设备级精准备电

l 智能升压

与BoostLi协同，支持 -57VDC 恒压输出，满足网络演进需求

l 智能站点

在线远程运维，减少上站和运维费用

产品介绍：

华为ICC330-HA1-C10户外机柜，华为TP48200A室外柜，ETP48200室外一体化机柜

ICC330-HA1-C10室外机柜，可用于先进混电方案（先进光混/油混/电混场景），机柜集成了设备的热交换温控系统和电池的空调制冷系统。系统配置统一智能电源DCDU-600AN1，最大36kW容量。最大支持四组ESM-48100A6/ESM-48100B1/ ESM-48100B2/

ESM-48150B1。设备舱支持19英寸设备安装，占地面积小，安装部署方便。

华为ICC330-HA1-C10户外机柜，华为TP48200A室外柜，ETP48200室外一体化机柜
