MTS9510A-H机柜技术参数介绍
1 MTS9510A-H

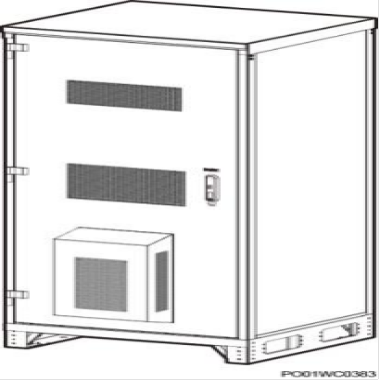

图1-1 外观
表1-2 机柜指标
项目 | 指标 |
机柜外尺寸(高×宽×深) | 2030mm×815mm×735mm |
机柜重量 | 168kg |
用户空间 | 22U |
电池空间 | 2 层 每层净空间(高×宽×深)： 350mm× 580mm×561mm |
MTS9510A-H机柜技术参数介绍
项目 | 指标 |
温控方式 | 设备舱：热交换 HXC150S 电池舱：TEC |
防护等级 | IP55 |
适用环境 | C 类 |
MTS9510A-H机柜技术参数介绍
图2-4 内部结构
(1)热交换 HXC150S
(4)接地排
(7)门磁传感器
(10) 走线孔
(2)机柜铭牌
(5) TCUC 控制盒(电池 舱)
(8)用户设备安装空间
(3) TCUC 控制盒(设备 舱)
(6) TEC 空调
(9)电池安装空间
MTS9510A-H机柜技术参数介绍
