华为TP48600T-N20A3室内通信开关电源系统技术参数
2.1 产品概述
TP48600T-N20A3 是室内通信电源系统，将交流电转换为稳定的直流电，主要为–48V 系列的通信设备进行供电。TP48600T-N20A3 最大输出电流是 600A，机柜外观如图 2-1 所示。

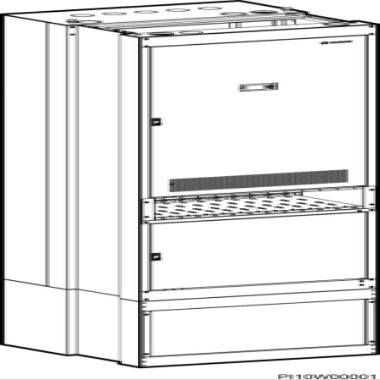

图2-1 TP48600T-N20A3 的机柜外观
2.2 系统特点
l 模块电压输入范围宽 85V AC～300V AC
l 完善的电池管理功能
l 网络化设计，提供一路 FE 接口、一路 RS485/RS232 接口
l 支持 SNMP、HTTPS 等多种协议，可与华为NetEco 网管或第三方网管通信，组网灵活，可实现远程监控，无人值守
l 支持软件远程升级
l 支持 LCD 界面显示、按键操作
l 支持WEB 界面操作
l 支持用户界面多语言功能，如英语、中文、意大利语、法语、西班牙语、葡萄牙语、俄语、德语、土耳其语等
l 支持整流模块、监控模块热插拔
l 整流模块功率因数值达 0.99
l 高效整流模块效率高达 96%，标效整流模块效率高达 93%
l 根据负载功率的大小，自动休眠一个或多个整流模块，节省能耗；支持高标效模块混插，节省投资
l 支持 4 用户共享供电，可对 4 用户的直流用电进行独立电量计量
l 支持分用户控制负载下电，可选时间模式（时长可调）或电压模式（电压值可调），分用户上下电参数独立可调
2.3 系统配置
表2-1 系统配置
项目 | 系统配置 |
交流输入制式 | 220/380V AC 三相四线 |
配电单元 | l 交流配电：交流输入空开，整流模块输入空开 l 直流配电：重要负载支路（BLVD），次要负载支路 （LLVD），电池支路 |
监控单元 | SMU02B1 |
用户接口模块 | UIM03D |
整流模块 | 最大可配置 12 个 R4850N6 或R4850G2 整流模块 |
通信扩展模块 | 最大可配置 2 个 NIM01C |
交流防雷 | 标称雷击放电电流 20kA，最大雷击放电电流 40kA，8/20μs |
直流防雷 | 差模 10kA，共模 20kA，8/20μs |
