华为服务器机柜N68E-22,600/800/2200华为46U ATAE机柜


机架介绍
华为N68E-22型机架和华为N68-21-N型机架,这两种类型的机架外形相似。N68E-22型机柜可分为单开门式和双开门式。

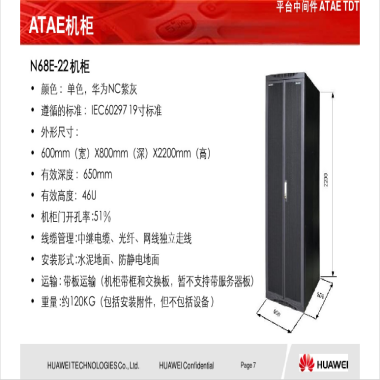

N68E-22机柜
指标名称 | 指标值 |
外形尺寸 | 2200mm(高)×600mm(宽)×800mm(深) |
可用空间高度 | 46U |
重量 | 空机柜时:≤100kg,满配置时:≤350kg |
功耗 | RSR机柜:≤4650W RBR机柜:≤4660W |

1 Q:目前我司传送网有哪几款主流机柜?
A:目前传送网即将由T系列老机柜切换到N系列新机柜,切换关系见下表:
老机柜(T系列) | 新机柜(N系列) |
|
|
|
|
机柜结构: 拼装机架 | 机架结构: 前后龙门框拼装 |
高度规格: 2000/2200/2600 | 高度规格: 2000/2200 |
机柜颜色: NC紫灰、NC银灰双色平光 | 机柜颜色: NC紫灰单色砂纹 |
|
|
|
|
机架结构: 拼装机架 | 机架结构: 焊接机架 |
高度规格: 2000/2200/2600 | 高度规格: 2000/2200 |
机柜颜色: NC紫灰、NC银灰双色平光 | 机柜颜色: NC紫灰单色砂纹 |
|
|
|
|
机架结构: 拼装机架 | 机架结构: 拼装机架 |
高度规格: 2000/2200/2600 | 高度规格: 2000/2200 |
机柜颜色: NC紫灰、NC银灰双色平光 | 机柜颜色: NC紫灰单色砂纹 |
回到目录
2 Q:机柜型号上的字母和数字代表的含义是什么?
A:以N63E-22型机柜为例说明:
① N表示Next,代表华为新一代网络机柜。
② 63表示该款机柜的宽度为600mm,深度为300mm。同理N66T就表示600mm宽,600mm深的机柜,此外核心网机柜N68E、N610E也是这样命名的。
③ E表示Enhanced,代表加强型机柜,N63E机柜主要应用于MSTP和PTN设备的安装。
B仅仅用于区别字母E,无实际含义,N63B的命名继承于T63B,该款机柜主要应用于波分设备的安装。
T表示Transmission,代表传输的意思。由于N66E的命名已经被接入网机柜占用,因此传送网机柜选择了N66T作为600mm深机柜的名称。
④ 22表示该款机柜的高度为2200mm。同理20就表示2000mm高度的机柜。目前我司传送网只提供2000mm和2200mm两种高度的机柜(2600mm高度的机柜采用在2200mm机柜上安装400mm围框的解决方案,
3 Q:能否提供一下新机柜的各项参数?
A:主要参数见下表:
机柜型号 | 外形尺寸 W×D×H(mm) | 净重(Kg) | 方孔条安装面离前门内侧的距离(mm) | 主要应用产品 | ETSI标准 |
N63E-22 | 600×300×2200 | 45 | 54 | OSN3500、OSN7500、PTN3900 | 开档尺寸500mm,适配21英寸子架的安装 |
N63B-22 | 600×300×2200 | 60 | 145.5 | BWS1600G、Metro6100、OSN6800 |
N66T-22 | 600×600×2200 | 76 | 70 | OSN9500、OptiX2500+、OptiX 10G |
——————————————————————————————————
注意:
N63E机柜的方孔条安装面距离前门较近,安装设备时谨防线缆顶门(原T63机柜方孔条安装面至前门内侧的距离为70mm)。
——————————————————————————————————
回到目录
4 Q:新、老机柜在安装方式上主要有哪些改进点?
A:N系列新机柜在安装方式上提供了一系列人性化的改进措施,提高了产品的可安装性,有效降低了机柜的安装工时。主要改进点如下:
①防静电地板支架进行了相应切换(详见问题5);
②绝缘垫片由封闭式改为插入式(详见问题6);
③调平方式由U型垫片改为调平螺栓(详见问题7);
④电缆走线方式改变(详见问题9);
回到目录
5 Q:新、老机柜防静电地板安装支架有何不同?
A: 传送网机柜切换以后,机柜支架也进行了相应的切换。
①N63E:切换成N63支架,可调范围:296-465mm;
②N63B:未切换,仍使用S300A支架;
③N66T:切换成N6x支架,可调范围:296-465mm,当超出可调范围,成套默认发定高支架。特殊地,对于超出296-465mm范围且需要发可调支架的,目前公司也有四个临时编码的可调支架供选择,但需要在勘测报告里备注说明才发货,否则成套将默认发定高支架。
临时编码 | 机柜类型 | 描述 |
99041HEY | N66T/N66E/N68E/N610E | N6x unitray bracket mount kit (165-210mm) |
99041HFA | N66T/N66E/N68E/N610E | N6x unitray bracket mount kit (150-180mm) |
99041CPD | N66T/N66E/N68E/N610E | N6x unitray bracket mount kit (450-550mm) |
99041HFB | N66T/N66E/N68E/N610E | N6x unitray bracket mount kit (215-300mm) |
例如:现场工勘防静电地板实际高度为500mm,默认情况下是发定高支架的。假如希望发可调支架的话,请在勘测报告的备注中说明:发99041CPD,N6x unitray bracket mount kit(450-550mm)可调支架。这样成套就发99041CPD可调支架了。
回到目录
6 Q:新、老机柜绝缘垫片的安装有何不同?
A:N系列新机柜绝缘垫片采用归一化的边缘开口插入式设计,有效提高了绝缘垫片的可安装性。
①物料对比见下图:
