华为服务器机柜N68E-22,600/800/2200华为46U ATAE机柜
机架介绍
华为N68E-22型机架和华为N68-21-N型机架，这两种类型的机架外形相似。N68E-22型机柜可分为单开门式和双开门式。

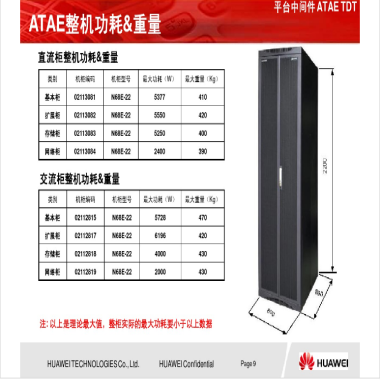

N68E-22机柜
指标名称 | 指标值 |
外形尺寸 | 2200mm（高）×600mm（宽）×800mm（深） |
可用空间高度 | 46U |
重量 | 空机柜时：≤100kg，满配置时：≤350kg |
功耗 | RSR机柜：≤4650W RBR机柜：≤4660W |
1 Q：目前我司传送网有哪几款主流机柜？
A：目前传送网即将由T系列老机柜切换到N系列新机柜，切换关系见下表：
老机柜（T系列） | 新机柜（N系列） |
|
|
|
|
机柜结构：
拼装机架 | 机架结构：
前后龙门框拼装 |
高度规格：
2000/2200/2600 | 高度规格：
2000/2200 |
机柜颜色：
NC紫灰、NC银灰双色平光 | 机柜颜色：
NC紫灰单色砂纹 |
|
|
|
|
机架结构：
拼装机架 | 机架结构：
焊接机架 |
高度规格：
2000/2200/2600 | 高度规格：
2000/2200 |
机柜颜色：
NC紫灰、NC银灰双色平光 | 机柜颜色：
NC紫灰单色砂纹 |
|
|
|
|
机架结构：
拼装机架 | 机架结构：
拼装机架 |
高度规格：
2000/2200/2600 | 高度规格：
2000/2200 |
机柜颜色：
NC紫灰、NC银灰双色平光 | 机柜颜色：
NC紫灰单色砂纹 |
回到目录
2 Q：机柜型号上的字母和数字代表的含义是什么？
A：以N63E-22型机柜为例说明：
① N表示Next，代表华为新一代网络机柜。
② 63表示该款机柜的宽度为600mm，深度为300mm。同理N66T就表示600mm宽，600mm深的机柜，此外核心网机柜N68E、N610E也是这样命名的。
③ E表示Enhanced，代表加强型机柜，N63E机柜主要应用于MSTP和PTN设备的安装。
B仅仅用于区别字母E，无实际含义，N63B的命名继承于T63B，该款机柜主要应用于波分设备的安装。
T表示Transmission，代表传输的意思。由于N66E的命名已经被接入网机柜占用，因此传送网机柜选择了N66T作为600mm深机柜的名称。
④ 22表示该款机柜的高度为2200mm。同理20就表示2000mm高度的机柜。目前我司传送网只提供2000mm和2200mm两种高度的机柜（2600mm高度的机柜采用在2200mm机柜上安装400mm围框的解决方案，
3 Q：能否提供一下新机柜的各项参数？
A：主要参数见下表：
机柜型号 | 外形尺寸 W×D×H(mm) | 净重(Kg) | 方孔条安装面离前门内侧的距离（mm） | 主要应用产品 | ETSI标准 |
N63E-22 | 600×300×2200 | 45 | 54 | OSN3500、OSN7500、PTN3900 | 开档尺寸500mm，适配21英寸子架的安装 |
N63B-22 | 600×300×2200 | 60 | 145.5 | BWS1600G、Metro6100、OSN6800 |
N66T-22 | 600×600×2200 | 76 | 70 | OSN9500、OptiX2500+、OptiX 10G |
——————————————————————————————————
注意：
N63E机柜的方孔条安装面距离前门较近，安装设备时谨防线缆顶门（原T63机柜方孔条安装面至前门内侧的距离为70mm）。
——————————————————————————————————
回到目录
4 Q：新、老机柜在安装方式上主要有哪些改进点?
A：N系列新机柜在安装方式上提供了一系列人性化的改进措施，提高了产品的可安装性，有效降低了机柜的安装工时。主要改进点如下：
①防静电地板支架进行了相应切换（详见问题5）；
②绝缘垫片由封闭式改为插入式（详见问题6）；
③调平方式由U型垫片改为调平螺栓（详见问题7）；
④电缆走线方式改变（详见问题9）；
回到目录
5 Q：新、老机柜防静电地板安装支架有何不同？
A: 传送网机柜切换以后，机柜支架也进行了相应的切换。
①N63E：切换成N63支架，可调范围：296-465mm;
②N63B：未切换，仍使用S300A支架；
③N66T：切换成N6x支架，可调范围：296-465mm，当超出可调范围，成套默认发定高支架。特殊地，对于超出296-465mm范围且需要发可调支架的，目前公司也有四个临时编码的可调支架供选择，但需要在勘测报告里备注说明才发货，否则成套将默认发定高支架。
临时编码 | 机柜类型 | 描述 |
99041HEY | N66T/N66E/N68E/N610E | N6x unitray bracket mount kit (165-210mm) |
99041HFA | N66T/N66E/N68E/N610E | N6x unitray bracket mount kit (150-180mm) |
99041CPD | N66T/N66E/N68E/N610E | N6x unitray bracket mount kit (450-550mm) |
99041HFB | N66T/N66E/N68E/N610E | N6x unitray bracket mount kit (215-300mm) |
例如：现场工勘防静电地板实际高度为500mm，默认情况下是发定高支架的。假如希望发可调支架的话，请在勘测报告的备注中说明：发99041CPD，N6x unitray bracket mount kit(450-550mm)可调支架。这样成套就发99041CPD可调支架了。
回到目录
