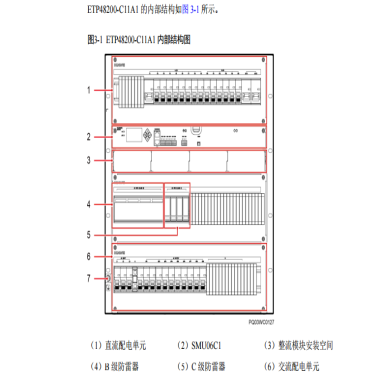

华为通信电源ETP48200直流开关电源技术参数 户外基站电源柜交转直整流供电机柜高速ETC户外柜 48V400A混合供电光伏机柜 通信电源.PDU配电单元.锂电池.充电桩模块.蓄电池.电池开关箱.一体化UPS电源.UPS电源.不间断电源.逆变器.精密空调.通信电源.开关电源.嵌入式电源.室外机柜.户外机柜.壁挂电源.网络机柜.服务器机柜.交换机机柜.列头柜.配电箱.一体化机柜.48V通信电源.24V通信电源.分立式通信电源.组合式通信电源.监控模块.整流模块.ATS自动切换，通信电源.开关电源.高频开关电源 .5G室外通信电源柜.室外柜.户外机柜.室外一体化电源.通信电源柜..壁挂通信电源.分立式通信电源柜.一体化电源柜.网络机柜.服务器机柜.交换机机柜.冷风通道机柜.列头柜..交流配电柜.不间断UPS电源.锂电池.蓄电池.精密空调.嵌入式电源.PDU配电单元.配电箱.充电桩模块.整流模块.监控模块.外机柜.室内机柜.壁挂电源.高频开关电源.冷风通道机柜.不间断UPS电源.整流模块.UPS模块.高频开关电源柜. 充电桩模块.5G室外一体化机柜.室内一体化机柜.监控单元.UPS旁路电源.OLT传输机柜.嵌入式电源.室外电池仓.不间断电源20KV UPS.ETC机柜.锂电池.网络机柜.整流器.楼顶机柜.室外综合机柜.三合一高频开关电源机柜.直流远供电电源系统.落地机柜. 华为通信电源ETP48200,华为48V直流开关电源 ETP48200-C11A1 系统配置 项目 系统配置 插框 3U 直流配电空间 1U 监控单元 1U 整流模块安装空间 6U 交流配电空间 配电单元 交流配电：交流输入空开，交流输出空开 直流配电：重要负载支路（BLVD），次要负载支路 （LLVD），电池支路 监控单元 SMU06C1 整流模块 最大可配置 4 个 R4850N6 或 R4850G6 整流模块 交流防雷器 B 级防雷，标称雷击放电电流 40kA，最大雷击放电电流 100kA，8/20μs C 级防雷，标称雷击放电电流 20kA，最大雷击放电电流 40kA，8/20μs 直流防雷板 差模 10kA，共模 20kA，8/20μs.
项目 配电规格 输入制式 220/380V AC 三相四线 交流配电 交流输入空开：1 路 63A/3P 交流输出空开：1 路 32A/3P，4 路 6A/1P，3 路 16A/1P，1 路 10A/1P 直流配电 BLVD 空开：2 路 32A/1P，4 路 16A/1P ETP48200-C11A1 用户手册 3 部件介绍 文档版本 01 (2014-11-21) 11 项目 配电规格 LLVD 空开：1 路 100A/1P，4 路 63A/1P，4 路 32/1P 电池支路 2 路 125A/1P 空开
ETP48200-C5B7 产品介绍 产品介绍 2.1 产品概述 ETP48200-C5B7 是盒式电源系统，给–48V DC 系列的通信设备供电。 2.2 系统特点 电压范围宽 160V AC～280V AC 完善的电池管理功能 网络化设计，提供一路 COM 接口、一路 RS485/RS232 接口 支持华为网管协议和电总协议，可与华为 NetEco 网管、M2000 网管或第三方网管 通信，组网灵活，可实现远程管理，无人值守 支持 LCD 界面显示、按键操作 支持整流模块热插拔 整流模块功率因数值达 0.99 2.3 系统配置 系统配置 项目 系统配置 插框 3U 整流模块安装空间 1U 监控单元 5U 交直流配电空间 配电单元 交流配电：交流输入空开，交流输出空开及端子 直流配电：重要负载支路（BLVD），次要负载支路 （LLVD），电池支路 监控单元 SMU06C1 ETP48200-C5B7 2 产品介绍 文档版本 8 项目 系统配置 整流模块 最大可配置 6 个 R4830N2 或 R4830G1 整流模块 防雷器 交流防雷：标称雷击放电电流 20kA，最大雷击放电电流 40kA， 8/20μs，预留 B 级防雷器(30kA/60kA)安装位置 直流防雷：差模 10kA，共模 20kA，8/20μs
产品概述 ETP48200-C5B6 是盒式电源系统，给–48V DC 系列的通信设备供电，最大输出电流为 200A。 2.2 型号说明 ETP48200-C5B6 的型号说明如图 2-1 所示。 图2-1 型号说明 2.3 系统特点 电压范围宽 85V AC～300V AC 完善的电池管理功能 网络化设计，提供一路 COM 接口、一路 RS485/RS232 接口 支持华为网管协议和电总协议，可与华为 NetEco 网管、M2000 网管或第三方网管 通信，组网灵活，可实现远程管理，无人值守 支持 LCD 界面显示、按键操作 ETP48200-C5B6 用户手册 2 产品介绍 支持整流模块热插拔 整流模块功率因数值达 0.99 2.4 工作原理 电源系统工作原理示意图如图 2-2 所示，交流电通过交流配电单元进入整流模块，整 流模块将交流电转成–48V 直流电，由直流配电单元给多路负载供电。 交流电供应正常的情况下，整流模块除了给直流负载供电外，还为电池提供充电电 流。当交流电断电时，整流模块停止工作，由电池给直流负载供电。交流电恢复后， 整流模块重新给直流负载供电，并对电池进行充电，补充消耗的电量。 监控单元实时监控电源系统各部件的运行状态，并进行相应的智能控制，如有异常， 及时上报告警信号。 2.5 系统配置 ETP48200-C5B6 系统配置。 ETP48200-C5B6 用户手册 2 产品介绍 1 ETP48200-C5B6 系统配置 项目 系统配置 插框 3U 配电空间 1U 监控单元 1U 整流模块安装空间 配电单元 交流配电：交流输入空开 直流配电：重要负载支路（BLVD），次要负载支路 （LLVD），电池支路 监控单元 SMU06C1 整流模块 最大可配置 4 个 R4850N2 或 R4850G2 整流模块 防雷器 交流防雷：标称雷击放电电流 20kA，最大雷击放电电流 40kA， 8/20μs 直流防雷：差模 10kA，共模 20kA，8/20μs 项目 配电规格 输入制式 220/380V AC 三相四线兼容 220V AC 单相 交流配电 1 路 63A/3P 空开 直流配电 BLVD 空开：1 路 80A/1P，2 路 32A/1P，1 路 10A/1P LLVD 空开：1 路 80A/1P，6 路 32A/1P 电池支路 2 路 125A/1P 空开. 华为ETP48200-C5B7 & C5B8 华为ETP48200 (8U) 华为ETP48120-B8A1 & ETP48200-C8A5 华为ETP48200-C5A1 & C5A3 华为ETP48120-B8A1 & ETP48200-C8A5 华为ETP48200-C5A1 & C5A3 华为TP48200-A5 华为ETP48200-C5B4 & C5B5 华为ETP48200-A6& A6A1 华为ETP48200-C5B6 交流电源系统.室内电池柜.高压开关电源ETP48200 ETP484 华为通信电源ETP48200直流开关电源技术参数 户外基站电源柜交转直整流供电机柜高速ETC户外柜 48V400A混合供电光伏机柜 通信电源.PDU配电单元.锂电池.充电桩模块.蓄电池.电池开关箱.一体化UPS电源.UPS电源.不间断电源.逆变器.精密空调.通信电源.开关电源.嵌入式电源.室外机柜.户外机柜.壁挂电源.网络机柜.服务器机柜.交换机机柜.列头柜.配电箱.一体化机柜.48V通信电源.24V通信电源.分立式通信电源.组合式通信电源.监控模块.整流模块.ATS自动切换，通信电源.开关电源.高频开关电源 .5G室外通信电源柜.室外柜.户外机柜.室外一体化电源.通信电源柜..壁挂通信电源.分立式通信电源柜.一体化电源柜.网络机柜.服务器机柜.交换机机柜.冷风通道机柜.列头柜..交流配电柜.不间断UPS电源.锂电池.蓄电池.精密空调.嵌入式电源.PDU配电单元.配电箱.充电桩模块.整流模块.监控模块.外机柜.室内机柜.壁挂电源.高频开关电源.冷风通道机柜.不间断UPS电源.整流模块.UPS模块.高频开关电源柜. 充电桩模块.5G室外一体化机柜.室内一体化机柜.监控单元.UPS旁路电源.OLT传输机柜.嵌入式电源.室外电池仓.不间断电源20KV UPS.ETC机柜.锂电池.网络机柜.整流器.楼顶机柜.室外综合机柜.三合一高频开关电源机柜.直流远供电电源系统.落地机柜.交流电源系统.室内电池柜.高压开关电源ETP48200 ETP484 |
