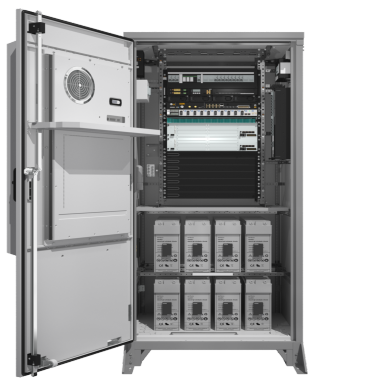

华为通信电源MTS9000A室外一体化机柜技术参数 户外基站电源柜交转直整流供电机柜高速ETC户外柜 48V400A混合供电光伏机柜 通信电源.PDU配电单元.锂电池.充电桩模块.蓄电池.电池开关箱.一体化UPS电源.UPS电源.不间断电源.逆变器.精密空调.通信电源.开关电源.嵌入式电源.室外机柜.户外机柜.壁挂电源.网络机柜.服务器机柜.交换机机柜.列头柜.配电箱.一体化机柜.48V通信电源.24V通信电源.分立式通信电源.组合式通信电源.监控模块.整流模块.ATS自动切换，通信电源.开关电源.高频开关电源 .5G室外通信电源柜.室外柜.户外机柜.室外一体化电源.通信电源柜..壁挂通信电源.分立式通信电源柜.一体化电源柜.网络机柜.服务器机柜.交换机机柜.冷风通道机柜.列头柜..交流配电柜.不间断UPS电源.锂电池.蓄电池.精密空调.嵌入式电源.PDU配电单元.配电箱.充电桩模块.整流模块.监控模块.外机柜.室内机柜.壁挂电源.高频开关电源.冷风通道机柜.不间断UPS电源.整流模块.UPS模块.高频开关电源柜. 充电桩模块.5G室外一体化机柜.室内一体化机柜.监控单元.UPS旁路电源.OLT传输机柜.嵌入式电源.室外电池仓.不间断电源20KV UPS.ETC机柜.锂电池.网络机柜.整流器.楼顶机柜.室外综合机柜.三合一高频开关电源机柜.直流远供电电源系统.落地机柜.交流电源系统.室内电池柜.高压开关电源ETP48200 ETP48400 ETP48600 华为通信电源MTS9000A,华为MTS9513A室外一体化机柜。 MT9000A新一代通信能源解决方案：华为室外通信能源解决方案MTS9000A以其简单、智能和高效特性帮助运营商实现网络简单部署、全网节能、高效运维和未来平滑演进。...华为MTS9000A解决方案高度集统、站点监控系统及收容系统，为无线覆盖站点，传输节点站提供安全可靠的能源供应及工作环境。 尺寸：900/900/2100（系统参考),也有其他尺寸。
MTS9000A 电池SOH管理 简介 MTS9000A智能电池管理系统除了电池电压、电流、温度等基本参量，还可以实时监控电池的SOC&SOH状态 （SOH：State of Health，SOC：State of Charge），通过这些参数的收集，MTS9000A智能电池管理系统 可以提供电池备电时间告警、落后单体替换告警等功能来延长电池组寿命以及避免站点的非正常掉电。 MTS9000A智能电池管理系统的拓扑结构如下图： 客户价值 全面的电池信息管理，延长电池组寿命，降低硬件替换成本 智能系统控制，提升系统供电可靠性 远程电池诊断，降低上站工勘成本
MTS9000A 多能源制式输入输出 MTS9000A系统支持能源的多种制式输入和多种制式输出以提升系统对站点环境的适应性、对多种用电设备 的适用性。MTS9000A支持多种能源的接入，包括市电、油机、太阳能以及高压直流，经系统的变换，可以 以多种制式输出，包括：-48V直流、220V交流、高压直流远供等等。 Introduction 选配件 市电 太阳能 柴油发电机 高压直流 MTS9000A -48V, 高压直流, >500m -48V, 直流, <300m 交流RRU 基站 -48V，本地 服务器 高压直流 直流RRU 直流RRU 220V, 交流 电源 BBU 传输 电池 客户价值 支持多种能源输入，站点更易获取 一体化监控控制单元，高效高可靠性 简化网络建设方案，备件管理更简单 4路太阳能输入配电盒 R4850G2 整流器 (>96% ) S4850G1 太阳能供电模块 (>98% )
MTS9000A 智能配电单元 简介 MTS9000A智能配电单元E-fuse主要实现智能配电功能，提供智能容量配置，远端上下电及过流、短路保护 功能，并对电源输出状态监控及指示；提供基于RS485串口通信及故障告警上报功能。E-fuse使得站点的配 电管理更加方便、高效。其主要功能如下： 全面防护：防过压/欠压、防过流/欠流、防反接 支持热插拔 支持容量远程编程 支持远程电流测量 支持远程上下电操作 客户收益 全面保护，高可靠性 远程可控可编程，易于管理 负载功耗可视、上下电可管理，节能高效 主要参数 部件 智能配电单元 参数 尺寸 442mm*42mm*300mm(W*H*D) 配电 10 路，最大20A/route (5,10,15,20A可设定) SPD 差模: 10kA，共模：20kA；8/20μs 工作电压 40~60VDC 最大电流 100A MTS9000A 站点能效管理 SIEE= E L E F +E G +E R 通常无线基站的能耗在整网中会占据40%至60%的比 例，无线基站的能效水平提升对全网能耗成本控制意 义重大。华为MTS9000A支持对站点能效进行测量并 提供改进性建议，帮助客户降低运维成本。 散热设备消耗 热耗 监控单元功耗 其他 E L : 通信主设备消耗的 能量 E R E G E F 站点能效定义 无线基站 45%-60% 传送网、中心机房、 及其他 40%-55% 站点能效管理方案 站点能效（SIEE）简介 (SIEE: Site Infrastructure Energy Efficiency) 华为新一代通信能源解决方案MTS9000A支持交流输入、太阳能输入电量统计，并支持对直流配电侧主设备用电量 的独立统计，基于实时采集的运行参数，控制器计算站点实时能效水平，并将结果上报网管系统（NetEco）。网管 系统可将站点能效数据按不同纬度进行统计显示，实现站点能效水平的统计分析以及提供管理改进辅助。从而为全 网能效水平提升提供度量工具。 AC/DC 控制器 太阳能 交流检 测单元 电池 基站设备 照明、制冷及其他 E AC E SOLAR E L E B （选配） 网管系统 客户价值 站点能效可视 华为MTS9000A内置测量功能，对能源系统的能量输 入和输出进行测量，并上传至NetEco，NetEco可以 根据客户自定义要求对单站及全网能效进行统计分析。 站点能效可改进 基于站点能效报告以及解决方案分析，华为能够为客 户提供丰富且行之有效的能源方案改进建议以达到降 低全网能耗的目的，例如：采用更高效的整流模块， 机柜热分析及风道设计，配置方案优化等内容。 1 2 3 4 5 >94% >92% >90% >88% >86% 持续改进 站点能效分级 关键部件 交流检测单元 指标 参数 交流检测单元 工作电压 36-72 V DC 华为通信电源MTS9000A室外一体化机柜技术参数 户外基站电源柜交转直整流供电机柜高速ETC户外柜 48V400A混合供电光伏机柜 通信电源.PDU配电单元.锂电池.充电桩模块.蓄电池.电池开关箱.一体化UPS电源.UPS电源.不间断电源.逆变器.精密空调.通信电源.开关电源.嵌入式电源.室外机柜.户外机柜.壁挂电源.网络机柜.服务器机柜.交换机机柜.列头柜.配电箱.一体化机柜.48V通信电源.24V通信电源.分立式通信电源.组合式通信电源.监控模块.整流模块.ATS自动切换，通信电源.开关电源.高频开关电源 .5G室外通信电源柜.室外柜.户外机柜.室外一体化电源.通信电源柜..壁挂通信电源.分立式通信电源柜.一体化电源柜.网络机柜.服务器机柜.交换机机柜.冷风通道机柜.列头柜..交流配电柜.不间断UPS电源.锂电池.蓄电池.精密空调.嵌入式电源.PDU配电单元.配电箱.充电桩模块.整流模块.监控模块.外机柜.室内机柜.壁挂电源.高频开关电源.冷风通道机柜.不间断UPS电源.整流模块.UPS模块.高频开关电源柜. 充电桩模块.5G室外一体化机柜.室内一体化机柜.监控单元.UPS旁路电源.OLT传输机柜.嵌入式电源.室外电池仓.不间断电源20KV UPS.ETC机柜.锂电池.网络机柜.整流器.楼顶机柜.室外综合机柜.三合一高频开关电源机柜.直流远供电电源系统.落地机柜.交流电源系统.室内电池柜.高压开关电源ETP48200 ETP48400 ETP48600 |
