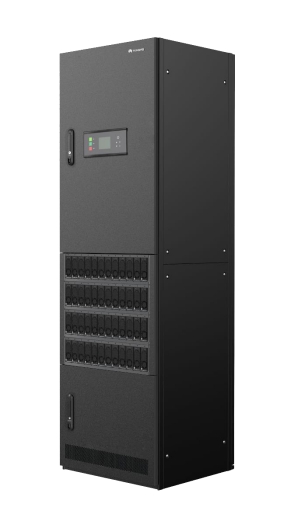

组合式机房电源系统
TP482000B-L20B3
TP482000B-N20B2是华为推出的集交流输入、整流、直流配电为一体的机房大电源系统。系统可柔性兼容380Vac 与220Vac电网，最大容量2400A，采用1U超高效整流模块和先进的监控单元，为客户提供高可靠、高效节能、方便维护的-48V直流电源供电解决方案。
l 高安规设计：电源系统满足CE、泰尔标准，整流模块满足UL、CE、TUV标准
l 超高效：搭载最大效率98%的超高效50A整流模块
l 高可靠：超过1000项测试，MTBF超过50万小时
l 强兼容：兼容220/380Vac三相与120/208Vac三相
l 高集成：单柜2400A，可并机实现12 000A输出
l 支持电池单体管理：提高机房备电可靠性
l 灵活组网：支持IP、RS485/232等组网方式，匹配机房
管理演进
l 手机APP：搭配华为NetEco能源网管，随时随地掌控机房状态
l 核心机房
l 汇聚层机房
l 数据中心
l 企业通讯机房
参数
产品类型 | TP482000B-N20B2 |
系统指标 | 尺寸（宽 × 深 × 高） | 600mm × 600mm × 2000mm |
额定容量 | 2400A(2~48 个50A整流模块) |
温控方式 | 自然风冷 |
安装方式 | 落地安装（防静电地板安装，地面安装） |
走线方式 | 上进线，上出线 |
维护模式 | 支持前、后维护 |
防护等级 | IP20 |
交流配电 | 输入模式 | 120/208Vac三相，兼容220/380Vac三相 |
输入电压 | 85Vac～300Vac(L-N)，额定220Vac |
输入频率 | 45~66Hz, 额定50Hz/60Hz |
输入容量 | 2×300A/3P (端子) |
防雷 | 20kA/40kA，8/20μs |
直流配电 | 输出电压 | 42~58Vdc, 默认输出53.5Vdc |
额定输出功率 | 144kW |
电池支路 | 2×(2×1250A) (NT4) |
负载支路 | 6×500A (NT3), 6×160A (NT00), 6×100A (NT00) |
防雷 | 10kA/20kA，8/20μs |
整流模块 | 效率 | 最高98% |
输出功率 | 3000W(176Vac~300Vac) |
工作温度 | -40 ~ +75oC |
尺寸 | 105mm（宽）×281mm（深）×40.8mm（高） |
重量 | <2.5kg |
功率因数 | ≥0.99（负载≥50%） |
THD | ≤5%（负载≥50%） |
监控模块 | 型号 | SMU05A |
告警输入 | 4路开关量输入 |
告警输出 | 8路干接点输出 |
通信口 | Ethernet, RS485/232 |
告警存储 | 50 000条告警和系统日志 |
显示模式 | LCD（尺寸73.2mm×54.8mm，分辨率160×240） |
环境 | 工作温度 | –40℃ ~ +45℃ |
存储温度 | –40% ~ +70% |
相对湿度 | 5% – 95%（无凝露） |
海拔 | 0 – 4000 m |
