华为TP482000B-N20C5高性能直流-48V室内通信电源系统

产品说明

华为TP482000B-N20C5高性能直流-48V室内通信电源系统产品说明

一丶产品简介


TP482000B是华为研发的第四代高可靠性、高性能的室内通信电源系统,主要为中心机房设备提供48V直流电源。TP482000B包含了3款组合柜,融合了交流配电、直流配电、整流模块和监控单元,单柜最大容量可达2000ATP482000B支持并机方案,可采用同型号的多个组合柜并柜,也可以选配TP483000D的交流柜和直流柜并柜,以满足各种应用场景的需求。

产品系列表

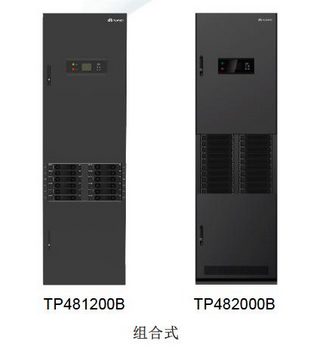

产品型号TP482000BTP482000B-N20C52000A组合柜支持柔性配电

TP482000B-L20B52000A组合柜支持柔性配电

TP481200B-N20C31200A组合柜支持柔性配电

TP483000DTPA38401B-N20B1400A交流柜可选,支持柔性配电

TPA38631B-N20B1630A交流柜可选,支持柔性配电

TPD48202B-N20B12000A直流柜可选,支持柔性配电

TPD48302B-N20B13000A直流柜可选,支持柔性配电


二丶产品特点

①场景灵活支持防静电地板安装、水泥地面安装支持平滑演进到10000A支持线缆利旧的搬迁改造

交流输入电压范围宽50A模块输入电压工作范围:85V AC300V AC(相电压,176V AC以下降额输出)

100A模块输入电压工作范围:260V AC530V AC(线电压,304V AC以下降额输出)

完善的蓄电池管理可对铅酸、富液等蓄电池进行有效管理,延长蓄电池寿命。

③高密度50A整流模块密度高达42.7W/inch3100A整流模块密度高达25.4W/inch3TP482000B单柜容量可达120kW,最大支持并机到600kWTP481200B单柜容量可达72kW,最大支持并机到360kW

④高效率整流模块效率高达96%,功率因数值达0.99

⑤自主均流整流模块采用先进的数字化均流技术,无需监控模块调控,整流模块间可以自动均流,均流不平衡度小于±5%

⑥智能休眠系统电源可根据负载功率大小等条件,自动休眠整流模块,节能减排、提高可靠性。实时监控控单元实时监控系统的运行参数,分析运行状态,并及时对故障上报告警。

⑦灵活接入网管可通过SNMPHTTPS、电总等多种协议,与动环网管、NetEco网管或其他各种网管通信,组网灵活。可实现远程管理,能够检测和控制电源系统的运行状态,及时处理故障告警,无需人员值守。

⑧易操作本地LCD显示,并提供5个按键操作,支持快速查看系统信息。

⑨故障隔离整流模块具有故障隔离特性,单模块故障自动退出母线,不会影响其他模块工作。

⑩易维护整流模块支持热插拔,简化安装操作,减少维护的时间,节省OPEX

⑪高防护内置直流防雷保护单元,防雷规格为差模10kA/共模20kA8/20us内置交流防雷保护单元,防雷规格为20kA标称雷击放电电流,40kA最大雷击放电电流,8/20us整流模块内置5kA防护能力、6kV防护能力信号端口满足对地差模0.5kV/共模1kV要求

⑫高可靠性产品设计寿命10年,MTBF 50万小时,失效率2000FITs整流模块支持三相无N线工作(100A整流模块)可使能缺相工作(100A整流模块)


三丶产品配置

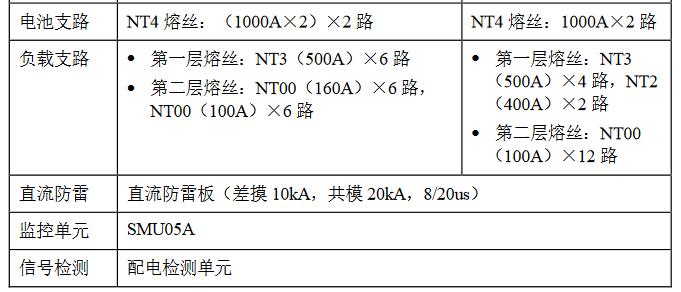

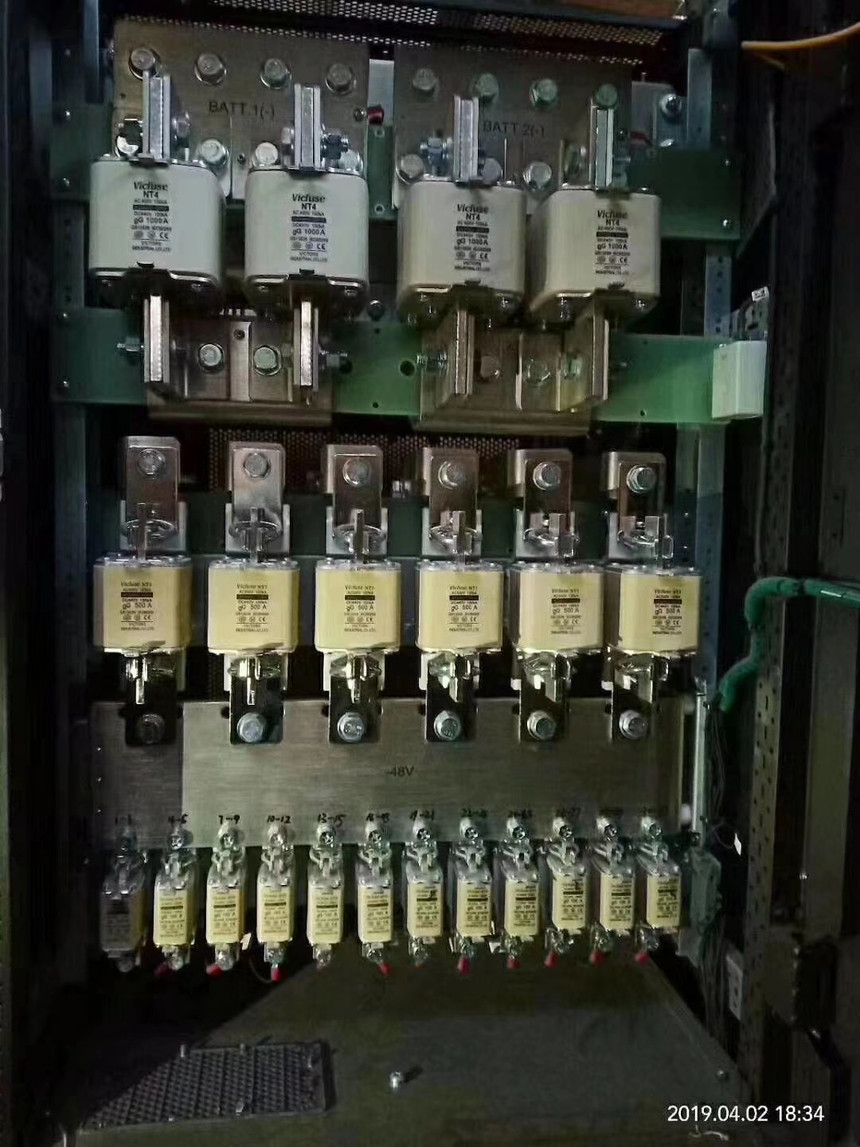

①单柜典型配置



产品参数

华为TP482000B-N20C5高性能直流-48V室内通信电源系统产品参数

TP482000BTP482000B-N20C52000A组合柜支持柔性配电

TP482000B-L20B52000A组合柜支持柔性配电

TP481200B-N20C31200A组合柜支持柔性配电

TP483000DTPA38401B-N20B1400A交流柜可选,支持柔性配电

TPA38631B-N20B1630A交流柜可选,支持柔性配电

TPD48202B-N20B12000A直流柜可选,支持柔性配电

TPD48302B-N20B13000A直流柜可选,支持柔性配电
