详细说明

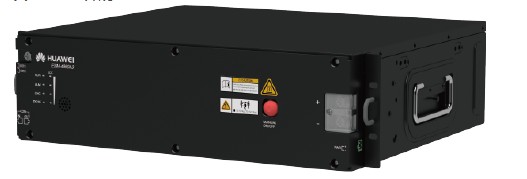

华为ESM-4850A3磷酸铁锂储能电池

产品说明

一丶产品概述


ESM是由锂离子电池组成的储能单元,具备优异的充放电特性、更长的服务寿命,更小的自放电损失。

ESM由电芯、储能管理单元(ESMU)、功率及信号端子、结构件等组成,ESM可作为独立的48V单元,支持新旧电池混用、与铅酸电池混用、可匹配第三方电源应用。

电池标称电压和容量

型号

标称电压

额定容量

ESM-4850A3

48V

50Ah

特点

  • 并联扩功率特性:N组并联支持最大功率P≤24kW,具体计算参考2.1 并联应用。

  • B类直通风应用:温湿度不受控的房间内或一般的室外环境(包括只有简单遮蔽(如遮阳棚)、湿度偶然会达到100%的情况)。

  • 支持第三方电源:锂电自管理,支持匹配第三方电源应用。

  • 混搭应用:支持与铅酸电池直接并联使用。

  • 免维护:ESM使用过程中可免维护,节省客户电池运维检测费用,减少上站更换频率。

  • 长寿命:ESM寿命是普通铅酸电池的2~3倍,同时可以实现站点电池健康度和储电容量的实时在线监测,提升了站点备电可靠性。

  • EMC:

    • CE:EN55032/CISPR32, CLASS A

    • RE:EN55032/CISPR32, CLASS B

功能

  • 状态监测:支持对电芯的电压、温度以及整组的电压、电流检测。

  • 告警管理:支持过压、欠压、过流、高低温等异常告警。

  • 异常保护:支持过压、欠压、过流、短路、高低温、电芯故障、硬件故障等异常保护。

  • 信息上报:提供北向CAN/RS485接口,通过CAN/RS485接口上传告警和状态数据。

  • 并联使用:支持多组ESM并联,CAN通信最大支持32组,RS485通信最大支持16组。

  • 均衡功能:支持电芯实时均衡功能。

  • 电子标签:支持身份识别。

  • 防盗功能:配合华为特定电源系统可支持软件防盗。

  • 强制下电功能:断开PWR外部电源,长按MANUAL ON/OFF按钮5秒,电池模块能强制下电。

  • 维护模式:用于ESM更换。长按MANUAL ON/OFF按钮15秒,进入维护模式确保ESM更换操作安全可靠。

  • 激活功能:支持三种激活方式,PWR激活、功率口激活、MANUAL ON/OFF激活。

二丶应用场景

ESM用于给电源系统提供备电,可单独使用ESM,也可以与铅酸电池混搭共同备电。

ESM内部,ESMU对温度、电流、电压等进行状态监测,并提供过压、欠压、过流、短路、高低温等保护功能,同时通过通信接口(CAN/RS485)上报ESM运行状态和告警信息。

①ESM典型应用场景



产品参数

一丶华为ESM-4850A3产品参数

项目

说明

尺寸(宽×深×高)

  • 442 mm×396 mm×130 mm(不含挂耳)

  • 482 mm×396 mm×130 mm(包含挂耳)

重量

≤35kg

标称电压

48V DC

均充电压

53.5V DC

浮充电压

51V DC

最大充放电电流

50A/100A@35℃

最大充放电功率

2400W

运行温度

充电:0℃~45℃;放电-20℃~45℃

相对湿度

5%~95%

大气压强

61kPa~113kPa

安装方式

19英寸支架安装

维护方式

前维护

海拔

0 ~ 4000 米(2000米到4000米,每升高200米,最高工作温度下降1℃)

纹波+噪声

≤ 200 mV

防护等级

IP40

其他要求

室内场景:

  • 没有导电尘埃和腐蚀性气体、没有爆炸危险

  • 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-3(V2.3.2或更高版本)Class 3.1要求

室外场景:

  • 没有导电尘埃和腐蚀性气体、没有爆炸危险

  • 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-4(V2.2.1)Class 4.1要求

二丶ESM-4850A3技术指标


①面板接口


②面板接口详情

序号

丝印

名称

描述

1

GND

保护接地

M6螺丝

2

DO1

DO2

ESM干接点输出

告警输出干接点,可配置(默认闭合告警),

3

COM_ IN

通信接口

  1. 用于上报信息和通信级联。

  2. 采用RJ45端子;满足1000A浪涌的防护能力

4

COM_ OUT

通信接口

5

RUN

运行指示灯


ALM

告警指示灯

CHG

充电指示灯

DCHG

放电指示灯

SOC

容量状态指示灯

6

MANUAL ON/OFF

手动上下电按钮

手动上下电、维护,属于接触式按钮,

7

PWR

ESMU外部供电接口

PWR端子外接40V-59V的电压可激活ESM,

8

+

ESM正极端子

ESM的正极、负极接口。采用M6螺丝固定,需选择合适OT端子,扭矩要求4.5-5.5 N·m,线径尺寸建议25mm2,应用在温度条件满足小于45℃场景下,线径要求可适当放宽,但是不得小于16mm2



③LED灯详情

标识

表示内容

颜色

说明

RUN

运行指示灯

绿色

常亮:通信正常(含单板启动/自检/软件加载/未加载时单板上电,不含输入/输出口或激活口有电时休眠)

常灭:休眠

慢闪:LUI查询

快闪:通信断链

ALM

故障指示灯

红色

常亮:有故障或重要告警

常灭:无故障,无重要告警

CHG

充电指示灯

绿色

常亮:处于充电模式

常灭:处于开路静置状态或放电

DCHG

放电指示灯

绿色

常亮:处于放电模式

常灭:处于开路静置状态或充电

注:

  • 重要告警:ESM需要及时维护。

  • 次要告警:ESM不需要维护,提醒远程维护人员注意。

  • 慢闪:指示灯1s亮、1s灭。

  • 快闪:指示灯0.125s亮、0.125s灭。

  • SOC指示灯灭,其他指示灯全闪亮:电池进入“维护模式。

  • 休眠模式下,除了反接保护以外故障指示灯常灭。
